Los bloques CAD señal extintor son un recurso esencial en proyectos de arquitectura, ingeniería y construcción donde es obligatorio representar correctamente la señalización de seguridad contra incendios. Este tipo de señal permite identificar de forma rápida y visible la ubicación de los extintores en edificios públicos, industriales y residenciales.

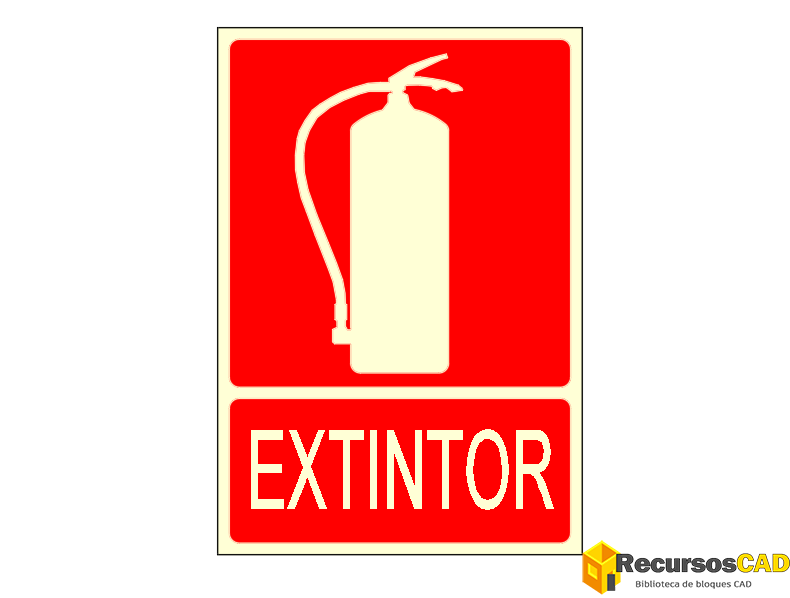

La señal de extintor, normalmente representada con fondo rojo y pictograma blanco, forma parte de la señalización normalizada utilizada en planos técnicos y documentación de seguridad. Incorporar estos bloques CAD en los planos garantiza claridad gráfica y cumplimiento normativo.
Características de la señalización de extintor en CAD
- Bloque CAD de señal de extintor en formato DWG
- Diseño basado en señalización normalizada de seguridad
- Dibujo limpio y fácilmente escalable
- Apto para planos de evacuación y contra incendios
- Compatible con AutoCAD y software CAD similar
Uso de bloques CAD de señalización contra incendios
Los bloques DWG de señalización contra incendios se utilizan habitualmente en planos de seguridad, proyectos de licencias, estudios de evacuación y documentación técnica. La señal de extintor debe colocarse de forma visible sobre el elemento que identifica, tanto en planos como en la señalización física del edificio.
Gracias a los bloques CAD de señalización, el proyectista puede representar de manera clara la ubicación de los equipos de protección, facilitando la comprensión del plano por parte de técnicos, instaladores y organismos de control.
Normativa de señalización de extintores
La señalización de extintores está regulada por normas internacionales como la ISO 7010, que define los pictogramas de seguridad utilizados en edificios y espacios públicos. Usar bloques CAD basados en esta normativa ayuda a cumplir con los requisitos legales y de prevención de riesgos.
Puedes consultar la normativa oficial sobre señalización de seguridad en la documentación publicada por la Organización Internacional de Normalización: ISO 7010 – Safety signs.
Cómo descargar y usar la señal de extintor en DWG
Para utilizar este bloque CAD de señal extintor, solo necesitas descargar el archivo DWG y abrirlo en tu programa de diseño. Una vez insertado en el plano, puedes ajustar su escala y colocarlo en la ubicación correspondiente según el diseño del proyecto.
Estos bloques CAD de señalización están pensados para ahorrar tiempo, evitar errores de dibujo y mantener coherencia gráfica en todos los planos de seguridad.
Recursos CAD de señalización relacionados
Preguntas frecuentes sobre bloques CAD de señal extintor
¿Qué representa la señal de extintor?
La señal de extintor indica la ubicación de un equipo de extinción de incendios y permite identificarlo rápidamente en caso de emergencia.
¿En qué formato está disponible este bloque CAD?
El bloque se ofrece en formato DWG, compatible con AutoCAD y otros programas de diseño asistido por ordenador.
¿Estos bloques CAD cumplen normativa?
Los diseños están basados en señalización normalizada, como la ISO 7010, utilizada en proyectos de seguridad.
¿Se pueden usar en proyectos profesionales?
Sí, estos bloques CAD pueden utilizarse en proyectos técnicos, licencias, estudios de seguridad y documentación profesional.
¿Dónde se colocan las señales de extintor en los planos?
Deben situarse junto a la ubicación real del extintor, en zonas visibles y accesibles según la normativa de seguridad.
