Guía completa para recuperar y reparar archivos DWG dañados en AutoCAD 2025, con pasos sencillos para principiantes y profesionales.

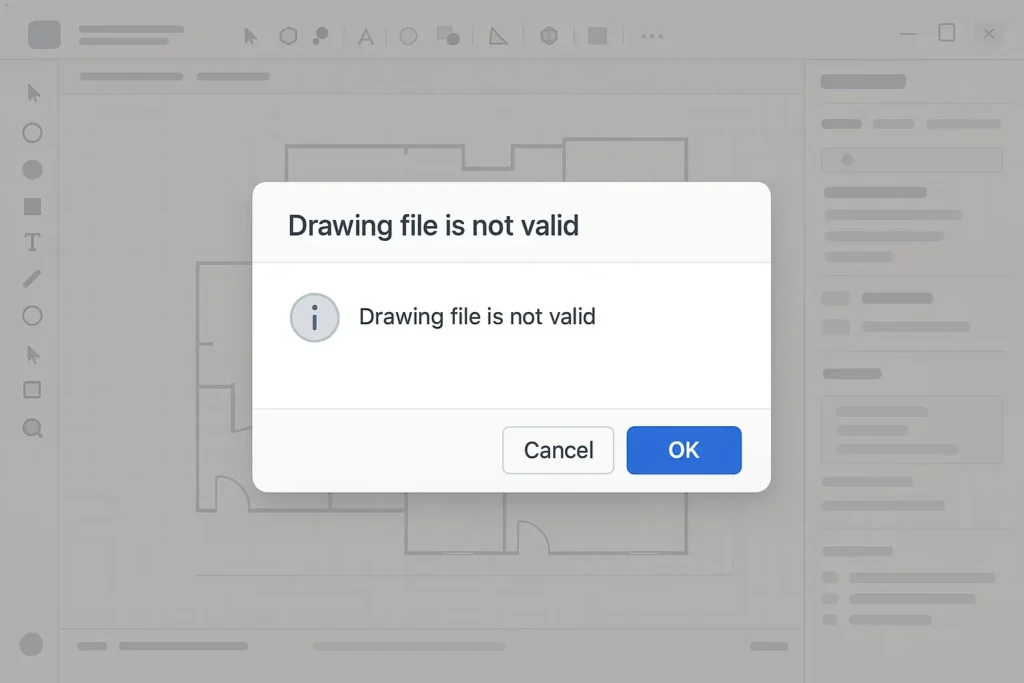

Si alguna vez te ha aparecido el mensaje “Drawing file is not valid” al guardar un archivo en AutoCAD 2025, sabes lo frustrante que puede ser perder horas de trabajo en un instante. Pero no todo está perdido. En esta guía práctica aprenderás cómo recuperar tu archivo paso a paso y evitar que el error vuelva a ocurrir.
¿Qué significa el error “archivo dañado al guardar”?

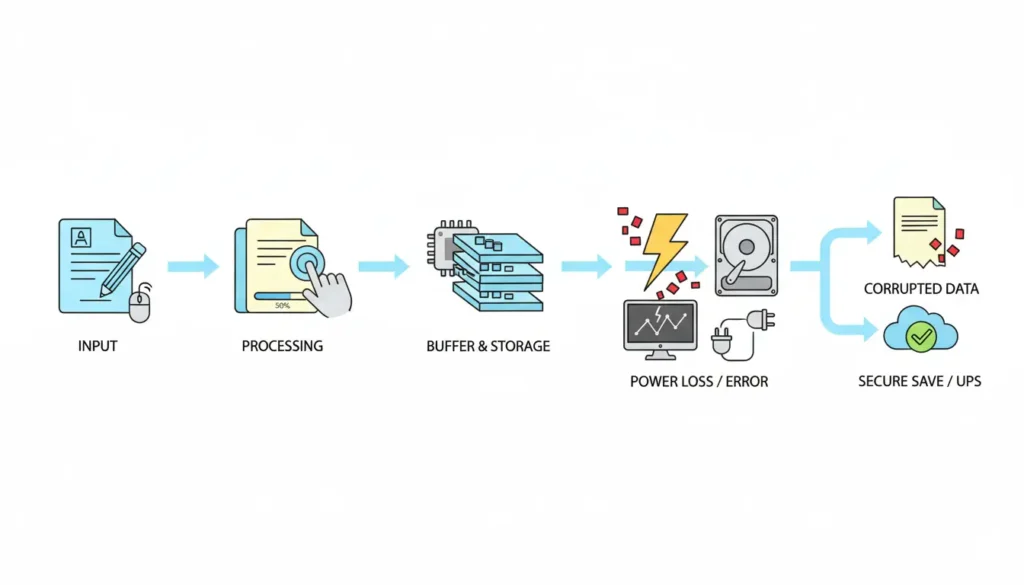

Este error aparece cuando AutoCAD detecta que el archivo DWG tiene partes corruptas o incompletas. Puede suceder si el programa se cierra inesperadamente, si hay un corte eléctrico o si trabajas directamente en una unidad de red inestable.
Causas más frecuentes del problema
- Cortes de energía o cierres inesperados del programa.
- Guardar directamente en unidades extraíbles (USB, red, nube no sincronizada).
- Bloques, capas o referencias externas dañadas.
- Archivos muy pesados sin limpieza previa.
Cómo recuperar el archivo dañado
Sigue estos pasos en orden. No modifiques ni sobrescribas tu archivo original.

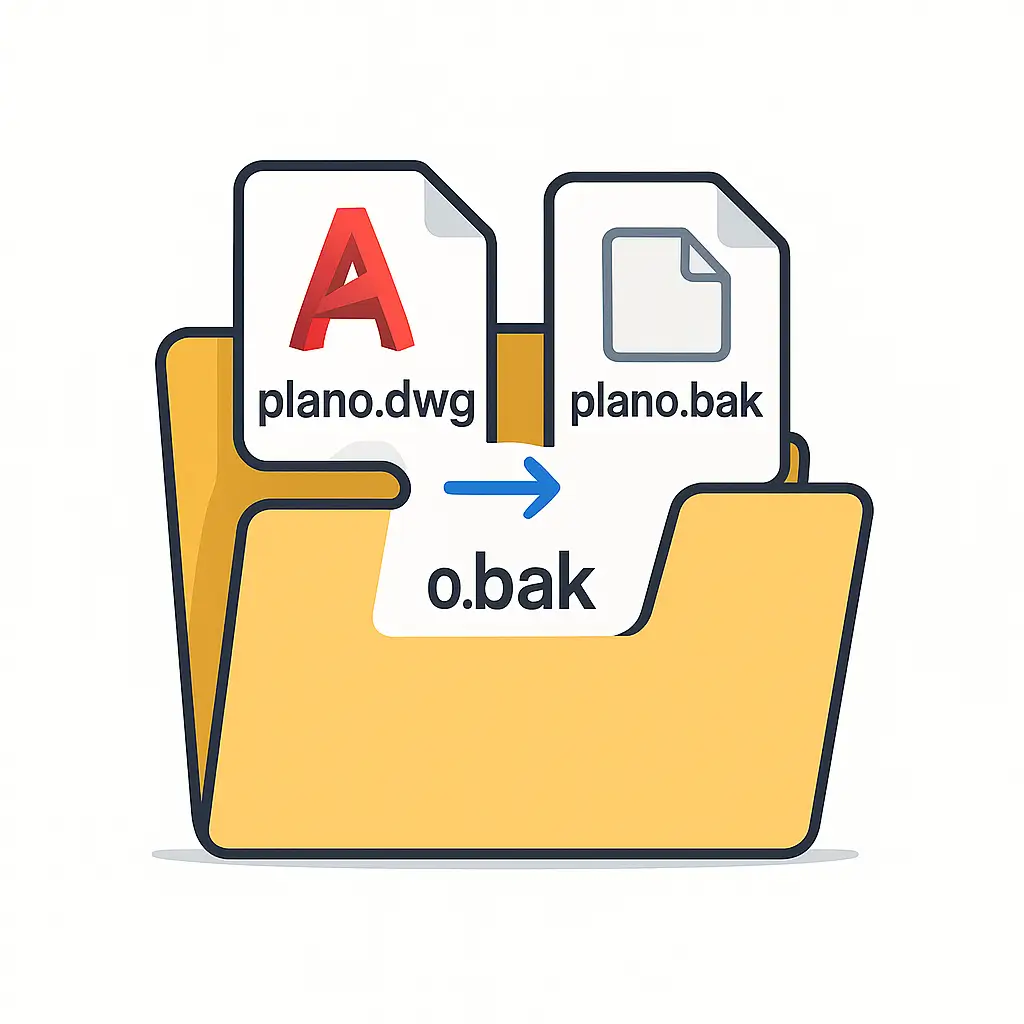

1️⃣ Recuperar desde el archivo .BAK
AutoCAD guarda automáticamente una copia de seguridad del archivo anterior con extensión .bak. Solo necesitas renombrarla a .dwg y abrirla.

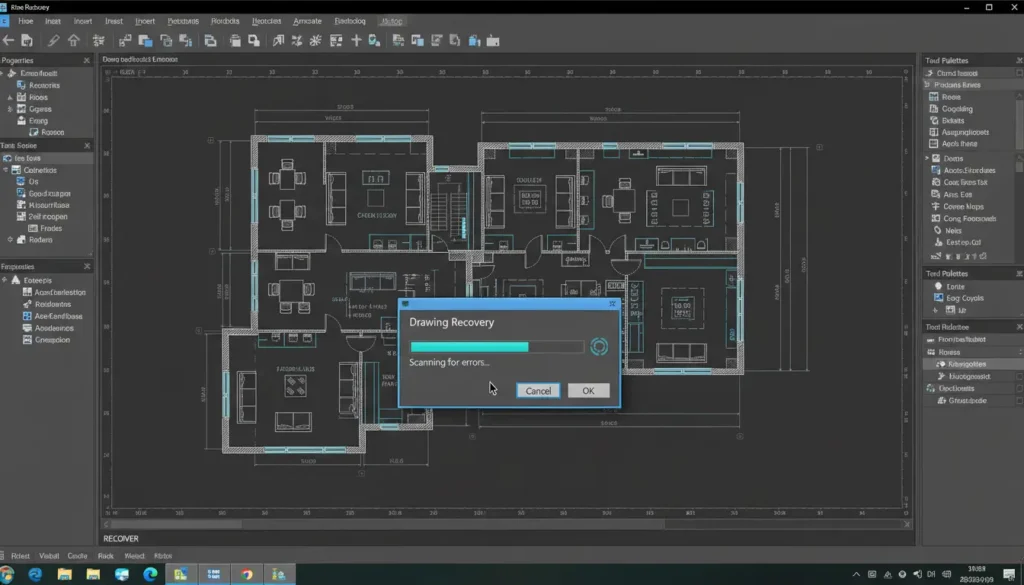

2️⃣ Usar el comando RECOVER
Abre AutoCAD sin cargar ningún dibujo, escribe RECOVER en la línea de comandos y selecciona el archivo dañado. El programa intentará reparar la estructura interna del DWG.

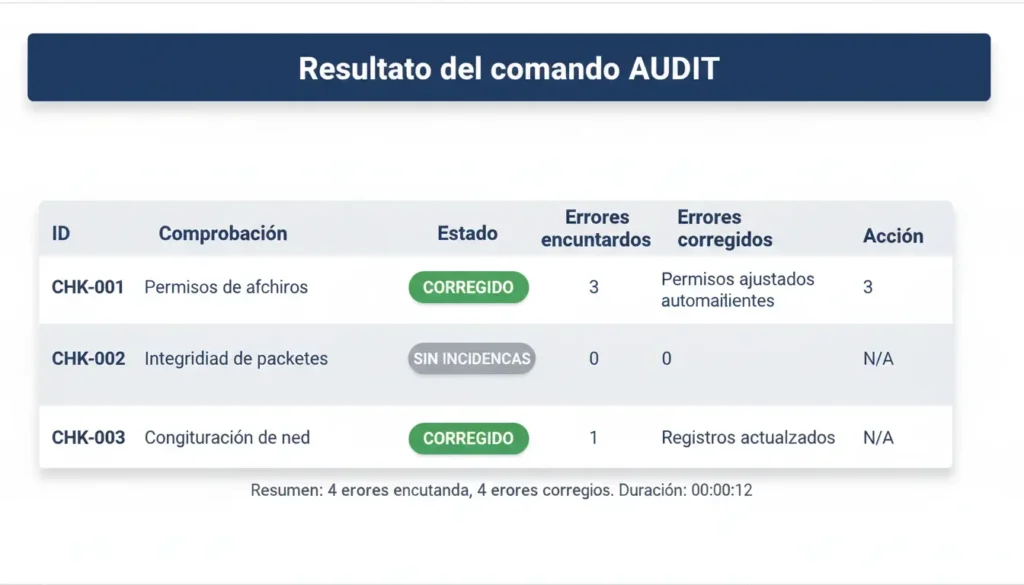

3️⃣ Aplicar el comando AUDIT
Si el archivo se abre parcialmente, escribe AUDIT y acepta la reparación. Este comando corrige entidades dañadas y referencias perdidas.
4️⃣ Buscar las copias automáticas (.SV$)
AutoCAD genera versiones temporales con extensión .sv$. Para encontrarlas, ve a OPTIONS → Files → Automatic Save File Location. Cambia su extensión a .dwg y ábrelas.

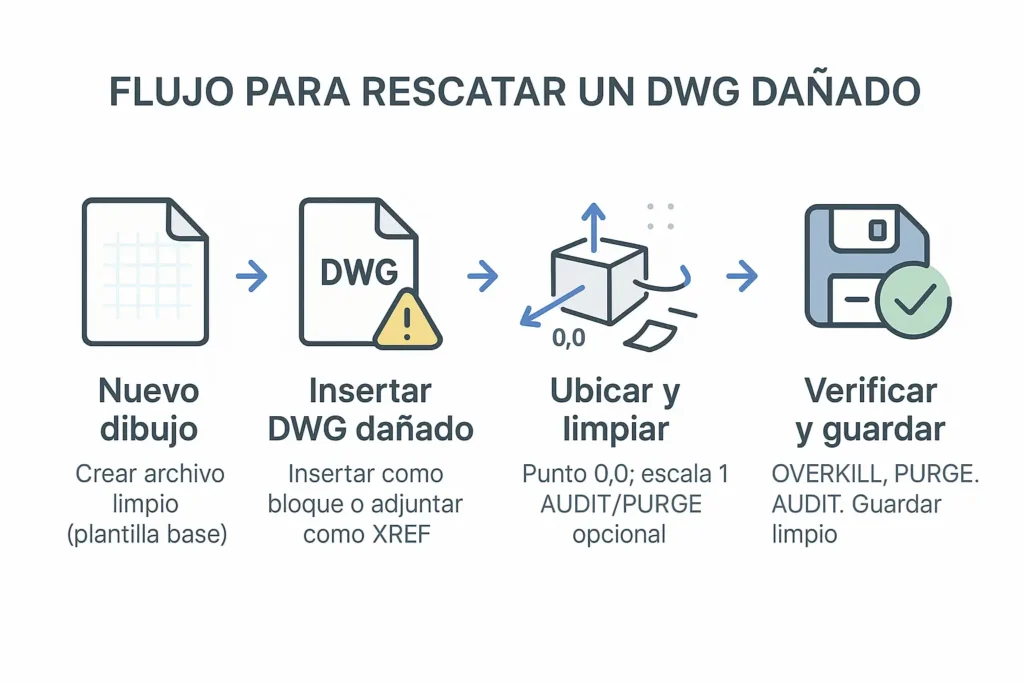

5️⃣ Insertar el archivo dañado como bloque
Si los métodos anteriores fallan, crea un nuevo dibujo y usa INSERT para insertar el archivo dañado como bloque. Luego, aplícale EXPLODE y guarda el resultado con otro nombre.
6️⃣ Limpieza final con PURGE y OVERKILL
Una vez recuperado, limpia el archivo con PURGE y OVERKILL para eliminar duplicados, capas vacías y objetos residuales.

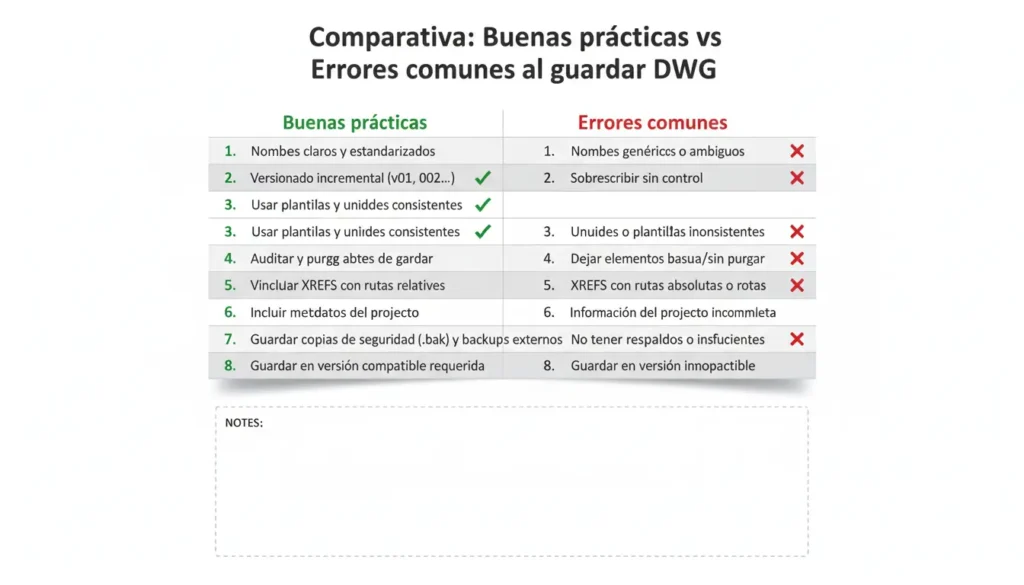

Consejos para evitar que vuelva a ocurrir
- Activa el autosave cada 10 minutos.
- Guarda versiones del mismo proyecto (v01, v02, v03…).
- Evita guardar directamente en red o nube.
- Usa PURGE regularmente.
Conclusión
El error “archivo dañado al guardar” puede parecer grave, pero con paciencia y las herramientas adecuadas es posible recuperar casi cualquier DWG. Conociendo los comandos correctos y aplicando rutinas de seguridad básicas, tus proyectos estarán siempre a salvo.
Sección recomendada
También te puede interesar: buenas prácticas para guardar archivos en AutoCAD 2025.
Preguntas frecuentes
Porque el archivo DWG está dañado o incompleto. Esto suele ocurrir por cortes eléctricos o cierres inesperados del programa.
Sí, puedes usar los comandos RECOVER o AUDIT, o buscar archivos temporales con extensión .sv$ en la carpeta de autosave.
El archivo .BAK es una copia automática del último guardado correcto. Basta cambiar la extensión a .DWG para abrirlo.
Intenta abrir un nuevo dibujo e insertar el archivo dañado como bloque. Luego explótalo con el comando EXPLODE.
Activa el guardado automático, evita trabajar en la nube o red inestable y limpia el archivo con PURGE y OVERKILL.
