Introducción
El uso correcto de bloques AutoCAD en formato DWG es fundamental para mantener la calidad, coherencia y eficiencia en planos arquitectónicos y proyectos técnicos. Aunque descargar bloques AutoCAD es sencillo, integrarlos correctamente en un proyecto profesional requiere criterio técnico.
En esta guía aprenderás cómo usar bloques AutoCAD correctamente, evitando errores comunes y asegurando que tus planos mantengan una estructura limpia, escalas coherentes y un rendimiento óptimo en AutoCAD.
¿Qué es un bloque AutoCAD y cuándo conviene usarlo?
Un bloque AutoCAD es un conjunto de entidades agrupadas que se comportan como un único objeto reutilizable. Se utilizan para representar elementos repetitivos como mobiliario, sanitarios, puertas, ventanas o elementos urbanos.
Conviene usar bloques AutoCAD cuando:
- El elemento se repite varias veces en el plano
- Se requiere coherencia gráfica entre planos
- Se necesita modificar múltiples instancias a la vez
- El proyecto exige orden y estandarización
Un uso correcto de bloques mejora notablemente la productividad y reduce errores en fases avanzadas del proyecto.
Insertar bloques AutoCAD correctamente (paso a paso)
1️⃣ Verifica unidades y escala antes de insertar
Antes de insertar un bloque DWG:
- Comprueba las unidades del archivo
- Asegúrate de que el bloque está dibujado a escala real
- Evita escalar manualmente sin comprobar dimensiones
Una mala gestión de unidades es uno de los errores más frecuentes en AutoCAD.

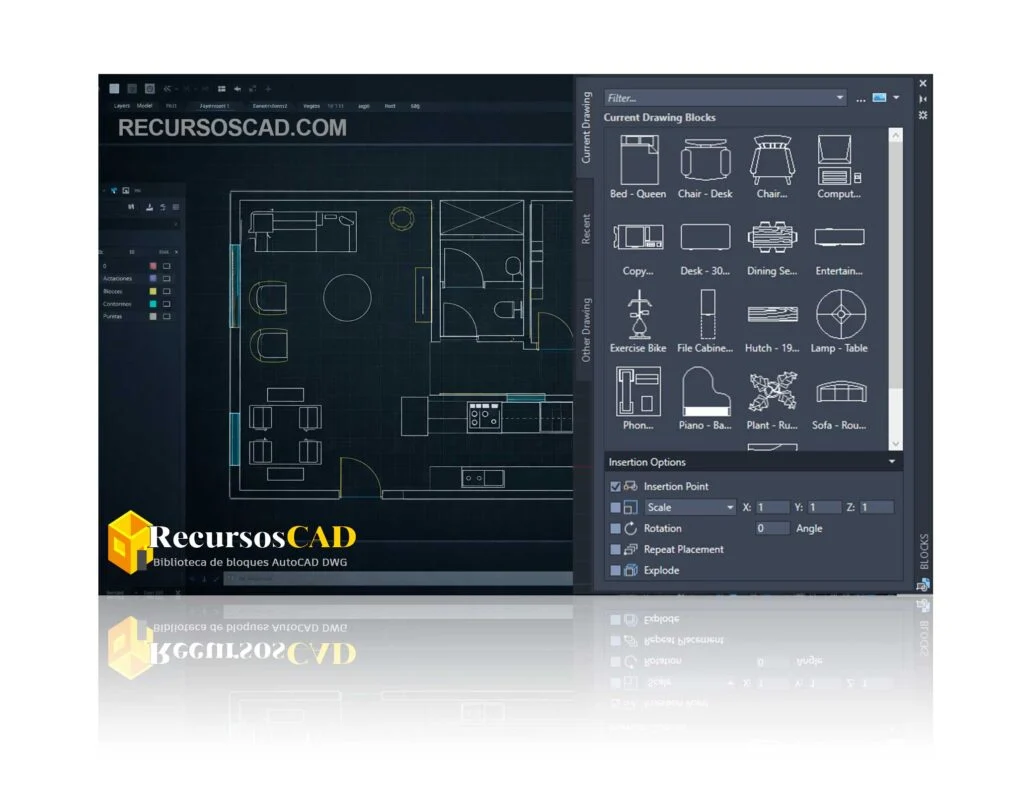

2️⃣ Usa el comando INSERT correctamente
Al insertar un bloque:
- Define el punto de inserción con precisión
- Evita escalados arbitrarios
- Controla la rotación desde el inicio
Insertar bloques sin control provoca planos incoherentes y difíciles de mantener.
Gestión correcta de capas (layers)
Uno de los mayores problemas al usar bloques descargados es la mala organización de capas.
Buenas prácticas recomendadas:
- Revisa las capas del bloque antes de usarlo
- Evita bloques con capas innecesarias
- Unifica capas según tu estándar de proyecto
- Usa capas descriptivas y coherentes
Un bloque bien organizado en capas se integra mucho mejor en planos constructivos.
Uso de bloques AutoCAD en planta, alzado y sección
No todos los bloques sirven para cualquier vista.
Planta
- Usa bloques simplificados
- Prioriza la lectura clara
- Evita exceso de detalle gráfico
Alzado
- Representa proporciones reales
- Cuida espesores de línea
- Evita bloques solo pensados para planta
Sección
- Usa bloques específicos o adaptados
- Controla intersecciones y cortes
- Ajusta capas y tipos de línea
Adaptar los bloques a cada vista mejora la claridad del plano.
Bloques AutoCAD 2D vs 3D: cuándo usar cada uno
Bloques 2D
- Más ligeros
- Ideales para documentación
- Mejor rendimiento en planos grandes
Bloques 3D
- Útiles para visualización
- Mayor peso de archivo
- Requieren más recursos
👉 En proyectos profesionales, los bloques 2D suelen ser la opción más eficiente.
Errores comunes al usar bloques AutoCAD (y cómo evitarlos)
❌ Insertar bloques sin revisar escala
❌ Usar bloques mal organizados en capas
❌ Sobrecargar el plano con bloques 3D innecesarios
❌ Mezclar estilos gráficos
❌ Descargar bloques sin criterio técnico
Cómo evitarlos:
- Revisa siempre el bloque antes de usarlo
- Mantén una biblioteca organizada
- Prioriza calidad frente a cantidad
Cómo mantener una biblioteca profesional de bloques AutoCAD
Una biblioteca bien organizada es clave para trabajar rápido y sin errores.
Recomendaciones:
- Clasifica bloques por categorías
- Separa 2D y 3D
- Usa nombres descriptivos
- Elimina bloques redundantes
- Actualiza tu biblioteca periódicamente
Trabajar con una biblioteca ordenada ahorra horas de trabajo en cada proyecto.
Ventajas de usar bloques AutoCAD correctamente
- Mayor productividad
- Planos más limpios y claros
- Menos errores técnicos
- Mejor coordinación entre planos
- Proyectos más profesionales
El uso correcto de bloques AutoCAD no es solo una cuestión estética, sino una práctica esencial en el diseño técnico.
Enlace recomendado
👉 Explora la biblioteca completa de bloques AutoCAD DWG organizada por categorías y uso profesional.
Preguntas frecuentes sobre el uso de bloques AutoCAD
¿Es mejor usar bloques propios o descargados?
Ambos son válidos, siempre que estén bien organizados y adaptados al proyecto.
¿Los bloques descargados afectan al rendimiento?
Sí, si están mal optimizados o contienen geometría innecesaria.
¿Puedo modificar bloques descargados?
Sí, y es recomendable adaptarlos a tus estándares gráficos.
Conclusión
Usar bloques AutoCAD correctamente marca la diferencia entre un plano básico y un proyecto profesional. Revisar escalas, capas, vistas y organización es fundamental para evitar errores y mejorar la calidad del trabajo en AutoCAD.
En RecursosCAD apostamos por bloques DWG útiles, claros y pensados para proyectos reales, no simples
