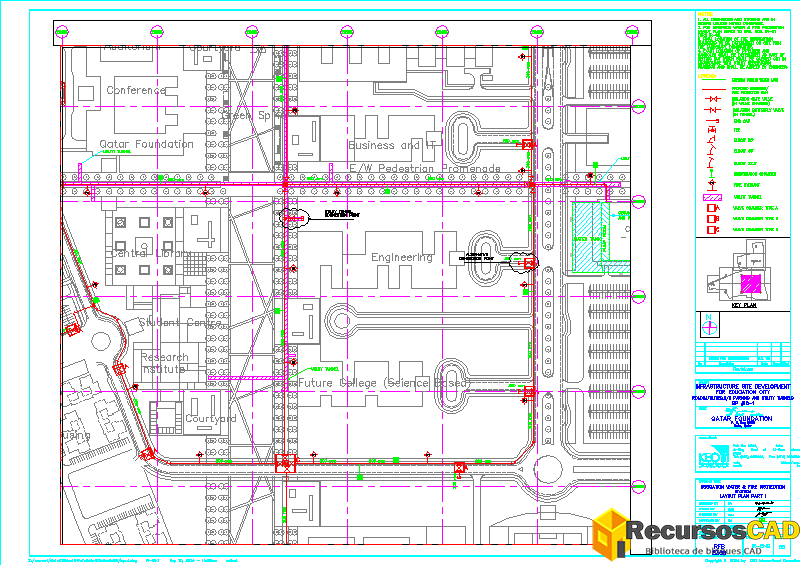

Plano de riego y protección contra incendios en CAD

Introducción

En proyectos de arquitectura y urbanismo, el plano de trazado del sistema de agua de riego y protección contra incendios es esencial para garantizar tanto la funcionalidad como la seguridad. Estos documentos técnicos permiten planificar la red hidráulica de jardines, áreas verdes y sistemas de emergencia contra incendios de manera clara y eficiente.

En este artículo explicaremos qué debe incluir un plano de este tipo, cómo organizar su simbología en CAD/DWG, las normas más comunes y consejos prácticos para diseñarlo correctamente.

¿Qué es un plano de riego y protección contra incendios?

Un plano de riego y protección contra incendios en DWG es un documento técnico elaborado en software como AutoCAD, LibreCAD o BricsCAD. Su objetivo es mostrar:

• La red de agua de riego (aspersores, tuberías, válvulas y puntos de conexión).
• El sistema de protección contra incendios (hidrantes, rociadores, bombas y depósitos).
• Los puntos de enlace con redes principales (agua potable y acometidas).
• La simbología estandarizada para que cualquier técnico pueda leerlo fácilmente.

Normativas aplicables

El diseño de estos planos debe cumplir con normativas que varían según el país. Algunas de las más relevantes incluyen:

---

📌 Normas internacionales (NFPA)

• NFPA 13: Standard for the Installation of Sprinkler Systems
  🔗 https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=13
• NFPA 24: Standard for the Installation of Private Fire Service Mains and Their Appurtenances
  🔗 https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=24

---

📌 España – Código Técnico de la Edificación (CTE)

• CTE – Seguridad en caso de incendio (DB SI)
  🔗 https://www.codigotecnico.org/

---

📌 Reglamentos locales de agua potable y riego

Estos varían según el país, pero puedes referenciar organismos oficiales como:

• España – Ministerio para la Transición Ecológica y el Reto Demográfico (aguas y riego):
  🔗 https://www.miteco.gob.es/es/agua/temas/gestion-de-los-recursos-de-agua/
• México – Comisión Nacional del Agua (CONAGUA):
  🔗 https://www.gob.mx/conagua
• Latinoamérica (ejemplo Chile) – Dirección General de Aguas (DGA):
  🔗 https://www.dga.cl

---

👉 Así garantizas que tu artículo tenga autoridad y respaldo normativo real, lo cual Google valora mucho para posicionar mejor.

¿Quieres que te arme un bloque de referencias bibliográficas en formato HTML listo para WordPress con estas URLs para insertarlo al final del artículo?

Cumplir estas normas asegura que el sistema de agua de riego funcione correctamente y que la protección contra incendios responda ante emergencias.

Elementos que debe incluir el plano

Para que el plano de trazado de agua de riego y protección contra incendios sea completo, debe integrar:

🔹 Red de agua de riego

• Aspersores y difusores.
• Tubos principales y secundarios.
• Válvulas manuales y eléctricas.
• Centrales de riego.

🔹 Sistema contra incendios

• Hidrantes exteriores e interiores.
• Rociadores automáticos.
• Bombas contra incendios.
• Depósitos y tanques elevados.

🔹 Detalles complementarios

• Simbología para instalaciones sanitarias DWG.
• Bloques AutoCAD de instalaciones eléctricas cuando es necesario.
• Planos de secciones constructivas CAD para mayor detalle.

Cómo organizar el plano en CAD

Una práctica recomendada es separar la información en capas independientes:

• Capa 1: Red de agua potable.
• Capa 2: Red de riego.
• Capa 3: Red contra incendios.
• Capa 4: Simbología y anotaciones.

Esto permite trabajar de forma más limpia y exportar planos profesionales sin confusión.

Ventajas de usar bloques DWG

Al trabajar en AutoCAD u otro software similar, contar con bloques DWG predefinidos ahorra tiempo y mejora la precisión. Algunos ejemplos:

• Bloques contra incendios AutoCAD: hidrantes, mangueras, bombas.
• Bloques AutoCAD riego: aspersores, válvulas, tuberías.
• Detalles arquitectónicos DWG: integración del sistema en planos de conjunto.

Además, los bloques DWG free disponibles en bibliotecas online permiten acceder a simbología universal sin coste.

Errores comunes al diseñar estos planos

1. No respetar escalas → puede afectar la ubicación real de equipos.
2. Olvidar detalles de drenaje de aguas pluviales DWG que interactúan con la red de riego.
3. Usar simbología incorrecta → genera confusión entre sanitarios, riego y protección contra incendios.
4. No coordinar con instalaciones especiales DWG como electricidad o telecomunicaciones.

Consejos prácticos

• Descarga bibliotecas actualizadas de simbología para instalaciones sanitarias y eléctricas en DWG.
• Usa siempre capas bien organizadas para riego, incendios y agua potable.
• Incluye un plano de drenajes DWG que asegure el correcto flujo del agua.
• Crea un índice visual en PDF para tus bloques CAD, así accederás más rápido a ellos.

---

Conclusión

El plano de trazado del sistema de agua de riego y protección contra incendios es un recurso indispensable en proyectos de arquitectura, urbanismo e ingeniería. Gracias a los bloques CAD de instalaciones, a la simbología DWG y a las herramientas de software libre o profesional, podemos desarrollar planos claros, eficientes y adaptados a normativas internacionales.

En resourcescad.com encontrarás bloques DWG gratuitos y premium que facilitan la creación de estos planos, optimizando tu tiempo de trabajo y garantizando resultados de alta calidad.
