En el diseño estructural, los detalles constructivos son esenciales para garantizar la estabilidad y seguridad de cualquier edificación. Si estás buscando bloques DWG de detalles de apoyo doble en viga metálica para AutoCAD 2D, te ofrecemos la opción de descargarlos de forma gratuita. Estos bloques están diseñados para ayudarte a integrar con precisión los elementos necesarios en tus planos constructivos.

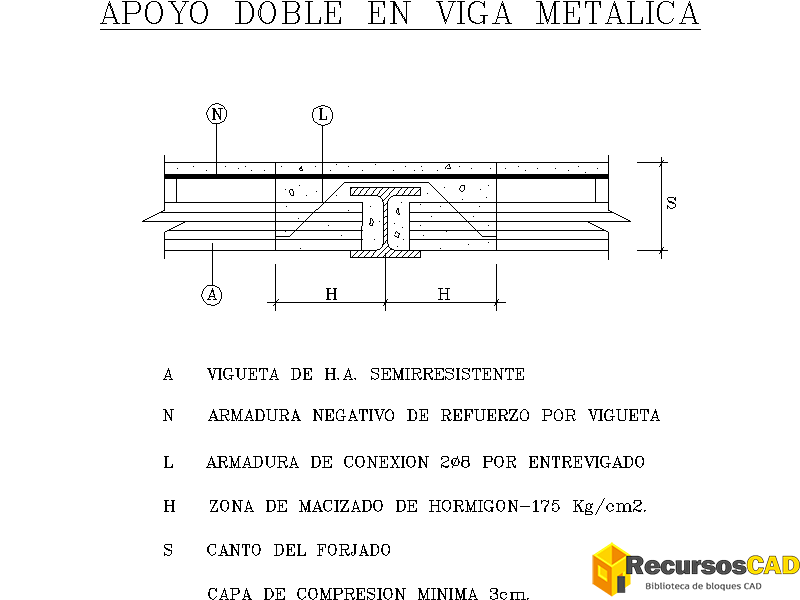

Características del bloque DWG: Detalles de apoyo en viga metálica
Este bloque DWG incluye todos los elementos estructurales importantes para un forjado semirresistente apoyado en viga metálica:
- Vigueta de H.A. Semirresistente (A): Elemento principal del forjado, diseñado para soportar cargas importantes.
- Armadura negativa de refuerzo por vigueta (N): Añade rigidez adicional, especialmente en zonas de mayor esfuerzo.
- Armadura de conexión (L): Reforzamiento con barras de 2∅8 que conecta las viguetas en el entrevigado.
- Zona de macizado de hormigón (H): Concreto de 175 Kg/cm² para rellenar los huecos entre las viguetas, mejorando la resistencia.
- Capa de compresión: Mínimo de 3 cm, imprescindible para garantizar la rigidez y durabilidad del forjado.
Estos detalles están optimizados para integrarse en proyectos AutoCAD 2D, lo que permite una planificación eficiente y una construcción precisa.
Ventajas de descargar bloques DWG de apoyo doble en viga metálica
Descargar bloques DWG gratis te facilita incluir detalles constructivos técnicos sin necesidad de crearlos desde cero. Además, estos archivos aseguran que cumples con los estándares de construcción, mejorando la eficiencia y precisión de tus proyectos.
Este bloque específico también puede complementarse con otros detalles disponibles, como:
- Detalles cimentación DWG
- Detalle losa armada DWG
- Detalles constructivos zapata
Aplicación del apoyo doble en viga metálica
El apoyo doble en viga metálica se usa frecuentemente en construcciones que requieren reforzar las vigas principales mediante viguetas de hormigón semirresistente. Estos sistemas son ideales para estructuras de gran envergadura, garantizando estabilidad, resistencia y una distribución uniforme de las cargas.
