Imprimir en AutoCAD sale en blanco: causas y solución paso a paso

Q: ¿Por qué imprimir en AutoCAD sale en blanco aunque en pantalla se ve bien?

Las causas más comunes son capas con “No plot”, CTB que asigna color blanco, viewport mal encuadrado o congelado y Plot Area incorrecta. Empieza verificando la vista previa y el CTB.

Q: ¿Cómo saber si el problema es del driver de la impresora al imprimir en AutoCAD?

Imprime a PDF con DWG to PDF.pc3. Si el PDF sale correcto pero en la impresora física no, el fallo está en el driver o en la propia impresora. Reinstala/actualiza el driver o usa otro equipo.

Q: ¿CTB o STB: cuál debo usar para evitar que imprimir en AutoCAD salga en blanco?

Usa el estándar de tu equipo. Con CTB (plumas por color) evita colores “blancos” en papel blanco. Si recibes STB y trabajas en CTB, convierte con CONVERTPSTYLES para unificar.

Q: ¿Puedo imprimir en AutoCAD desde Model en lugar de Layout?

Es posible, pero para planos con cajetín y escala es mejor Layout con Page Setup. Ahí controlas Viewport, Plot Area, escala y el CTB de forma consistente.

Q: El preview se ve bien pero la hoja sale en blanco al imprimir en AutoCAD, ¿qué hago?

Si la vista previa está bien, el problema no es el DWG ni el CTB. Prueba con DWG to PDF.pc3. Si a PDF imprime, reinstala/actualiza el driver físico y revisa la configuración de la impresora.

Q: ¿Qué revisar si el viewport está vacío o fuera de área al imprimir en AutoCAD?

Activa el viewport con doble clic, usa ZOOM > Extents, y verifica que las capas no estén congeladas en VP (VP Freeze). Ajusta la escala y encuadre antes de plotear.

Diagnóstico de ploteo en AutoCAD: CTB/STB, Viewports y drivers

Índice

Pocas cosas frustran más que llegar al ploteo y ver una hoja en blanco. Aquí tienes la guía clara y práctica para diagnosticar, corregir y prevenir este problema en AutoCAD sin perder horas de trabajo.

Qué vas a lograr y por qué importa

Cuando AutoCAD imprime en blanco (o no imprime nada), normalmente estás ante un problema de configuración de ploteo, capas, estilos de trazado (CTB/STB), marco de ventana (viewport) o espacios (Modelo/Presentación). Este artículo, pensado para estudiantes y delineantes en español neutro, te da un flujo de diagnóstico paso a paso para que la próxima vez pases de “hoja en blanco” a “plano listo” en minutos.

Requisitos y archivos de partida

Software: AutoCAD 2021 o superior (válido para versiones anteriores con ligeras diferencias de interfaz).
Formatos: DWG para trabajo, CTB/STB para estilos de trazado, y drivers PDF/impresora actualizados.
Configuraciones iniciales: tener definido al menos un Layout con Viewport y un tamaño de hoja estándar (A3/A1) en el Page Setup.

Diagnóstico rápido: checklist en 60 segundos

Vista previa: ¿se ve el plano en Preview? Si en la vista previa ya está en blanco, el problema es de configuración anterior al driver.
Espacio correcto: ¿estás imprimiendo desde Layout y no desde Model por error?
Viewport: ¿el viewport está activo y encuadra el dibujo? ¿No está congelado en esa ventana?
Capas: ¿las capas visibles no están en color blanco con fondo blanco, ni apagadas, ni congeladas, ni plot=off?
Plumillas CTB/STB: ¿no estás usando un CTB que traza en blanco? ¿El dibujo usa CTB y no STB (o viceversa)?
Escala/Unidades: ¿el dibujo no está a una escala que se “pierde” en el papel?
Driver: ¿estás usando DWG To PDF.pc3 u otro driver fiable? Actualiza drivers si es necesario.

Mapa de causas más comunes

Causa	Señal	Solución rápida
Capas no ploteables	Elementos visibles en pantalla no aparecen en impresión	En Layer Properties, desactiva el icono “No plot” y asegúrate de que no estén apagadas/congeladas
CTB con color blanco	Líneas “existen” pero salen invisibles	Edita el CTB y asigna colores a negro o grises; evita color 255 en papel blanco
Viewport congelado o fuera de cuadro	Preview en blanco en Layout pero en Model se ve	Activa viewport, ajusta zoom y verifica capas “VP Freeze”
STB vs CTB incorrecto	Mensaje o comportamiento extraño al aplicar estilos	Unifica estilo: convierte dibujo a CTB o STB según tu estándar
Plot Area incorrecta	Solo se imprime el cajetín o nada	En Plot, usa Layout o Window correctamente y marca Center the plot
Driver/PC3 corrupto	Preview errática o fallos intermitentes	Recrea DWG to PDF.pc3 o reinstala/actualiza el driver de impresora

Paso a paso detallado para resolver el “papel en blanco”

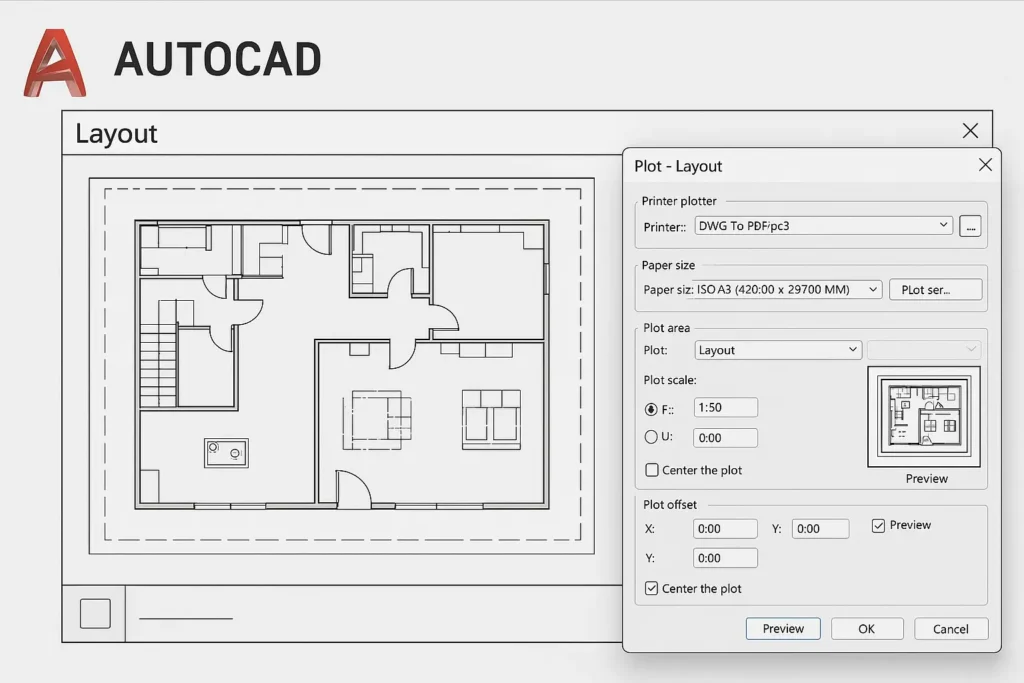

Verifica el espacio de trabajo: imprime desde Layout (no desde Model). Abre Plot (Ctrl+P) y selecciona Layout como área.
Activa el viewport: doble clic dentro del marco; haz Zoom Extents. Si sigue vacío, revisa si el layer del viewport está activo y no congelado.
Revisa capas y “No plot”: en Layer Properties, quita el icono de No plot, enciende capas y descongela. Verifica columna “VP Freeze”.
Aplica CTB correcto: en Plot style table (CTB), usa tu estándar (p. ej., monochrome.ctb). Evita asignar color 255 a objetos clave en papel blanco.
Comprueba STB/CTB: si el dibujo está en STB y tu flujo es CTB (o viceversa), conviértelo con CONVERTPSTYLES.
Configura Plot Area: elige Layout para imprenta por presentación; si usas Window, recuadra exactamente tu plano y marca Center the plot.
Escala y unidades: valida que la escala del viewport sea coherente (1:100, 1:50). Evita que el dibujo sea microscópico o gigantesco respecto al papel.
Driver fiable: prueba con DWG to PDF.pc3. Si funciona a PDF pero no a impresora, el problema está en el driver físico.
Vista previa: usa Preview. Si aquí se ve bien, el fallo suele ser del driver físico o de la impresora.
Guarda un Page Setup: cuando funcione, guarda la configuración para reutilizarla y evitar errores futuros.

Comandos útiles y rutas de menú

PLOT (Ctrl+P): diálogo de impresión.
PAGESETUP: gestiona configuraciones por presentación.
CONVERTPSTYLES: convierte entre STB y CTB.
LAYER: abre administrador de capas; revisa Plot y VP Freeze.
ZOOM > Extents: encuadra todo en el viewport.

Solución según síntoma específico

En Model se ve, en Layout imprime en blanco: viewport mal encuadrado o capas congeladas en VP. Activa viewport, Zoom Extents, revisa VP Freeze.
Preview ya sale en blanco: CTB/STB erróneo, capa No Plot o Plot Area mal definida. Cambia a monochrome.ctb, quita No Plot, usa Layout/Window correcto.
Sale en blanco solo en impresora física: genera PDF con DWG to PDF.pc3. Si PDF OK, reinstala/actualiza driver de impresora.
Líneas fantasma (muy tenues): grosores y colores en CTB. Ajusta pesos de línea y colores a negro/grises.

Experiencia personal

La primera vez que me pasó, el Preview estaba perfecto, pero la impresora devolvía hojas en blanco. El problema no era AutoCAD: el driver de la impresora estaba corrupto tras una actualización de Windows. Al imprimir con DWG to PDF.pc3 y luego enviar el PDF a la impresora, funcionó. Reinstalé el driver y guardé un Page Setup estándar. Desde entonces, tardé minutos en resolver lo que antes me llevaba horas.

Sección recomendada

CAD va lento: causas y soluciones para acelerar tu trabajo en AutoCAD

Aprende cómo optimizar AutoCAD cuando va lento. Guía técnica con ajustes de hardware, variables de sistema y comandos para mejorar el rendimiento.

Error fatal en AutoCAD 2025: archivo dañado al guardar (solución definitiva)

Aprende cómo reparar un archivo dañado en AutoCAD 2025 paso a paso con comandos RECOVER, AUDIT y copias automáticas. Solución definitiva.

AutoCAD Error Report: cómo actuar cuando el programa se cierra inesperadamente

Descubre cómo actuar ante el cuadro AutoCAD Error Report. Aprende a recuperar archivos, enviar informes útiles y reparar errores comunes

No puedo abrir DWG: soluciones técnicas para recuperar archivos de AutoCAD que no se abren

Descubre cómo reparar y abrir archivos DWG que no se abren en AutoCAD. Guía con comandos RECOVER, AUDIT y copias de seguridad .BAK para recuperar tu trabajo.

Conclusión y próximos pasos

La hoja en blanco al imprimir en AutoCAD casi siempre se resuelve revisando Layout/Viewport, capas, CTB/STB y Plot Area. Estándariza con Page Setup, usa un CTB sólido y confirma con Preview. Si falla la impresora, exporta a PDF y revisa drivers. Con esta lista de verificación, pasarás del caos al control en pocos pasos.
