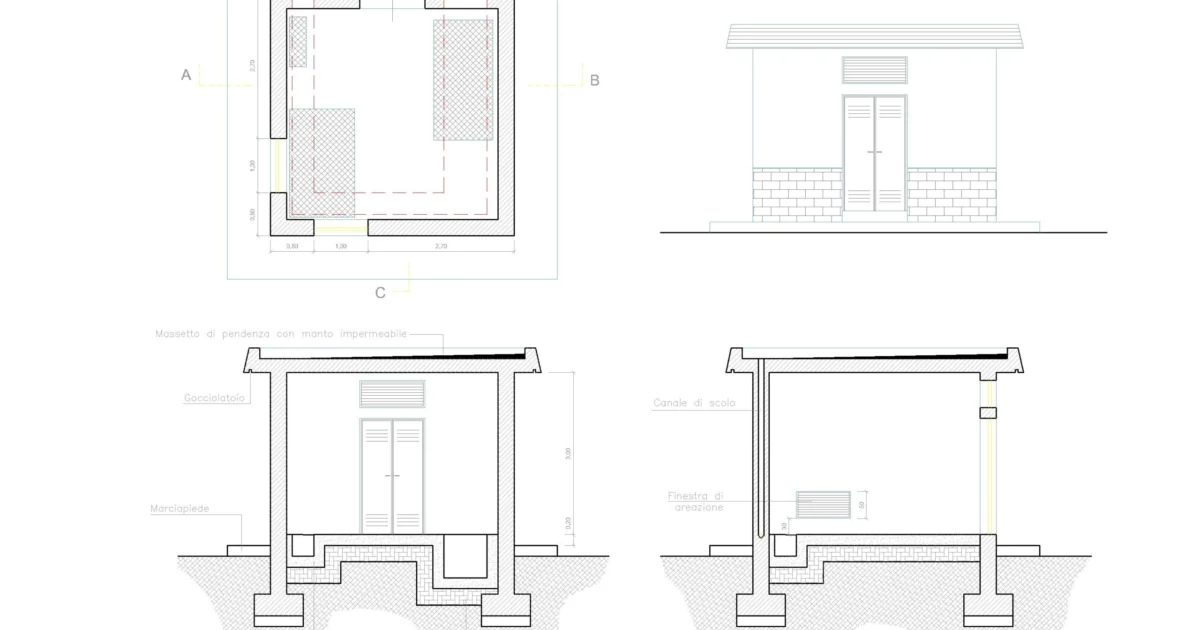

Descarga el plano DWG de una caseta técnica ventilada con cubierta plana y detalles constructivos. El recurso reúne cuatro representaciones del recinto, con puerta de dos hojas de lamas, aberturas de ventilación y soluciones constructivas para la cubierta, los cerramientos y la cimentación.
Los dibujos permiten incorporar a la documentación de un proyecto la distribución y los detalles de una caseta de estas características sin tener que dibujar cada elemento desde cero. También muestran el sistema de evacuación de agua y las anotaciones originales en italiano sobre impermeabilización, ventilación y drenaje.
Qué incluye el plano DWG de la caseta técnica ventilada
- Configuración de la caseta: recinto rectangular independiente de una planta, representado mediante cuatro dibujos técnicos distribuidos en dos filas, con líneas de cota y referencias gráficas A, B y C.
- Acceso y ventilación: puerta de dos hojas con lamas horizontales, abertura rectangular de ventilación sobre el acceso y otra abertura lateral identificable. Una anotación señala la ventana de aireación.
- Cubierta e impermeabilización: cubierta plana con bordes sobresalientes y anotación sobre la capa de formación de pendientes con impermeabilización. Incluye un detalle del goterón situado en el borde.
- Cerramientos exteriores: muros perimetrales con tramas constructivas, zócalo con aparejo de ladrillo y base exterior que rodea el recinto.
- Cimentación y base interior: apoyos inferiores ensanchados, elementos de cimentación escalonados y dos zonas rectangulares con tramas diferenciadas en el interior, cuya función específica no está identificada.
- Drenaje y pavimentación: canal de desagüe indicado junto al cerramiento, goterón de cubierta y acera o franja pavimentada exterior.
- Anotaciones constructivas: referencias originales en italiano que identifican la formación de pendientes con impermeabilización, el goterón, la acera, el canal de desagüe y la ventana de ventilación.
Cómo aprovechar el plano de la caseta técnica en un proyecto
- Documentar una caseta independiente con acceso ventilado, utilizando las representaciones del recinto, la puerta de dos hojas y las aberturas de aireación como referencia gráfica para el proyecto.
- Preparar detalles de cubierta plana a partir de la solución representada, incluyendo la formación de pendientes, la impermeabilización y el goterón, sin tener que reconstruir todo el dibujo.
- Representar los encuentros entre cerramientos, base y cimentación mediante los apoyos ensanchados, los elementos escalonados y las tramas constructivas presentes en el plano.
- Completar la documentación del drenaje exterior tomando como referencia la disposición del canal de desagüe y la acera junto al cerramiento.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- plano
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Caseta técnica con puerta de lamas, ventilación y cubierta impermeabilizada
- Tamaño
- 185.00 KB
- Acceso
- Gratis
Descargar caseta técnica ventilada con cubierta plana DWG
También te puede interesar
Preguntas frecuentes
¿Este plano representa una caseta eléctrica?
El dibujo representa una caseta técnica ventilada, pero no permite confirmar su uso eléctrico. Incluye puerta de lamas, aberturas de ventilación y detalles constructivos, sin equipos eléctricos identificables.
¿Qué significan las anotaciones en italiano del plano?
Massetto di pendenza con manto impermeabile indica una capa de formación de pendientes con impermeabilización; gocciolatoio significa goterón; canale di scolo, canal de desagüe; marciapiede, acera; y finestra di areazione, ventana de ventilación.
¿Cómo puedo incorporar esta caseta DWG a otro dibujo de AutoCAD®?
Puedes insertar el archivo DWG como un bloque en tu proyecto. Un bloque es un conjunto de elementos que AutoCAD permite manejar como una sola unidad. Comprueba las dimensiones antes de utilizarlo.
- Abre el DWG de la caseta y revisa los elementos que contiene.
- Comprueba las unidades del archivo original y del dibujo de destino.
- Abre tu proyecto e inserta el archivo DWG como bloque.
- Coloca la caseta en la posición necesaria y verifica que sus dimensiones sean correctas.
¿Puedo utilizar directamente las cotas del plano para construir la caseta?
No sin comprobarlas previamente. Algunas cifras de las cotas no se distinguen con claridad en la imagen. Abre el DWG, verifica sus unidades y mide los elementos necesarios antes de adaptar el diseño a tu proyecto.
