Símbolos eléctricos de leyenda numerada DWG para mecanismos y llamada asistencial

Descarga este bloque de símbolos eléctricos de leyenda numerada para mecanismos y llamada asistencial para AutoCAD, detalles confirmados: tipo de recurso: bloque; formato visual: leyenda numerada

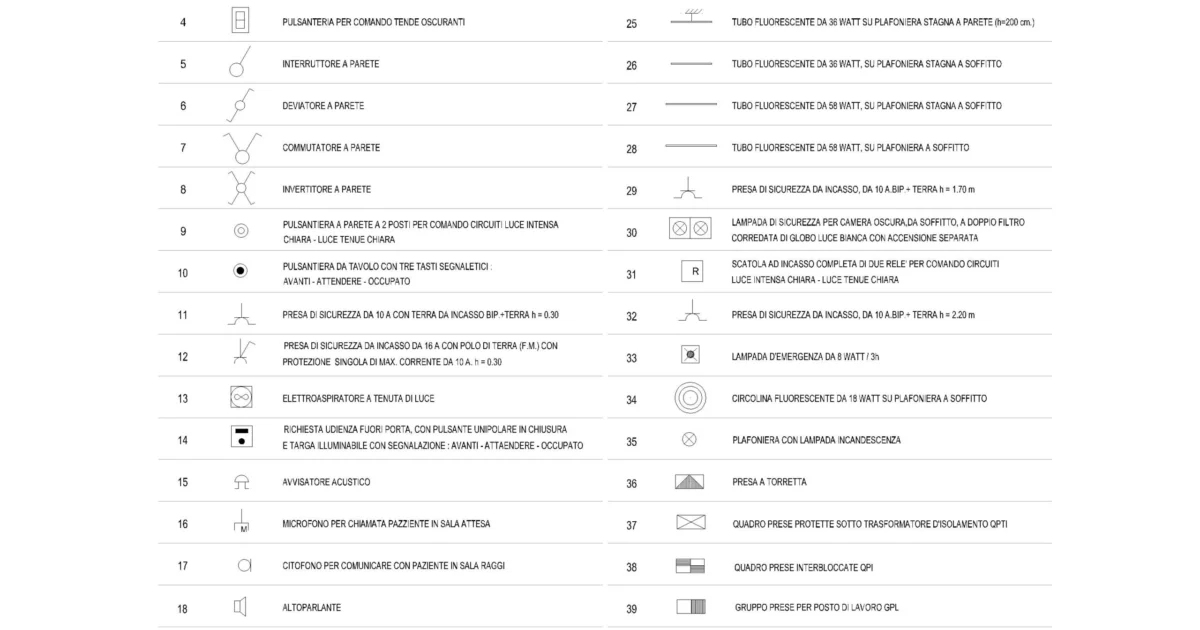

Símbolos eléctricos de leyenda numerada DWG reunidos en un bloque con mecanismos de pared, llamada asistencial, alumbrado y tomas protegidas. La lámina identifica interruptores, conmutadores, cruzamiento y pulsadores, además de elementos para aviso y comunicación con pacientes.

El conjunto incorpora micrófono, interfono y altavoz, junto con luminarias fluorescentes de 36 y 58 W, iluminación de emergencia y seguridad y diferentes tomas eléctricas con alturas indicadas.

Elementos incluidos en la leyenda

  • Interruptores, conmutadores, cruzamiento y pulsadores
  • Micrófono, interfono, altavoz y avisador acústico
  • Tubos fluorescentes de 36 y 58 W
  • Lámpara de emergencia de 8 W y 3 h
  • Luminaria fluorescente circular de 18 W
  • Tomas protegidas con alturas de 30, 170 y 220 cm

Aplicaciones de estos símbolos eléctricos

  • Completar leyendas eléctricas que necesiten distinguir diferentes mecanismos de mando y pulsadores.
  • Representar sistemas de llamada y comunicación con pacientes mediante micrófono, interfono, altavoz y señalización acústica.
  • Documentar instalaciones que combinen alumbrado convencional, iluminación de seguridad y emergencia.
  • Incorporar referencias de tomas protegidas cuando sea necesario indicar distintas alturas de instalación.

Descargar símbolos eléctricos DWG

Archivo listo para descargar DWG (comprimido en ZIP) · 79.45 KB · Descarga gratuita

Preguntas frecuentes

Permite identificar de forma ordenada los distintos mecanismos, elementos de llamada asistencial, luminarias y tomas incluidos en la propia leyenda.

Incluye pulsadores de llamada y señalización, avisador acústico, micrófono, interfono y altavoz. Entre las indicaciones visibles aparecen referencias a llamada de pacientes y comunicación con pacientes en sala de rayos.

Son alturas indicadas en la propia leyenda para distintas tomas de seguridad empotradas. Deben interpretarse como referencias asociadas a esos símbolos concretos, no como una medida general para todas las tomas.

Primero conviene comprobar las unidades del dibujo y después ajustar la escala del bloque si es necesario.

  1. Comprueba las unidades configuradas en el dibujo.
  2. Inserta el bloque y compara su tamaño con una referencia conocida del proyecto.
  3. Aplica el factor de escala necesario.
  4. Verifica de nuevo el resultado antes de continuar.
