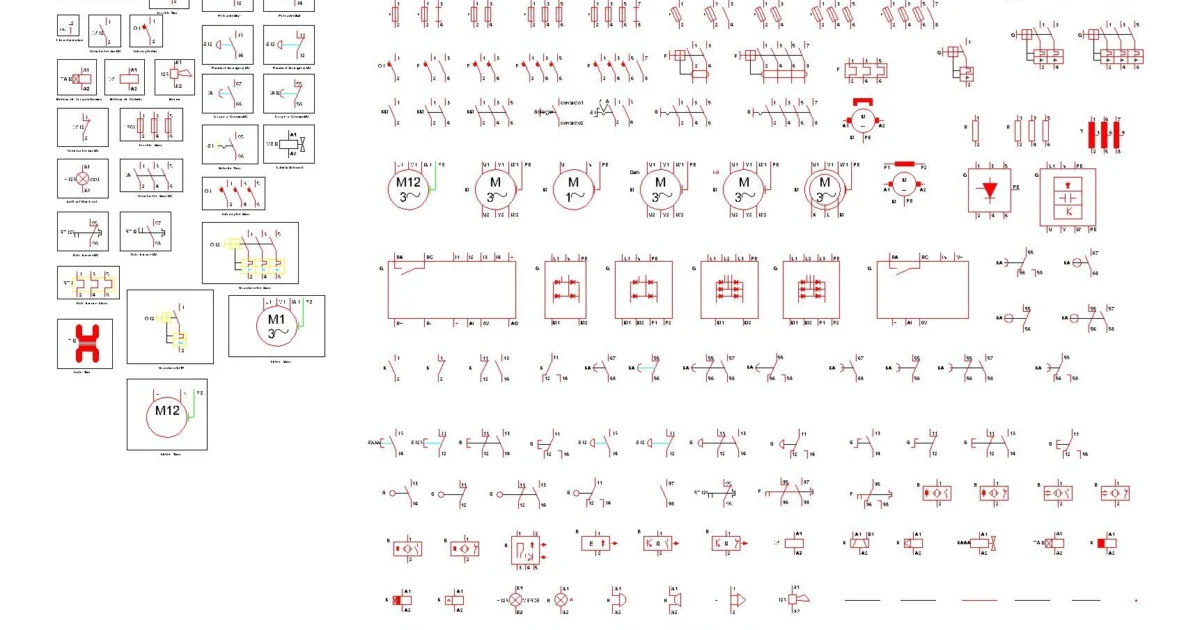

Esta lámina ofrece una colección completa de símbolos de maniobra DWG en formato CAD, ideal para el esquema y control de instalaciones eléctricas. Se organiza en grupos de contactos individuales y agrupados, mecanismos de maniobra, dispositivos de protección, bobinas y motores. Incluye representaciones multipolares, elementos rectangulares con terminales identificados y varios símbolos circulares de motores con referencias M, M1 y M12. En la zona inferior se integran símbolos de relés, bobinas y señalización, muchos de ellos enmarcados individualmente y con referencias alfanuméricas de conexión.
NnLa colección también incluye representaciones de bobinas, relés, contactos auxiliares y lámparas de señalización. Los dibujos están organizados en grupos y contienen referencias de conexión que ayudan a preparar la documentación de circuitos de mando y potencia sin tener que dibujar cada símbolo desde cero.
Qué incluye este bloque CAD de maniobra y motores eléctricos
- Contactos eléctricos individuales: distintas representaciones de contactos abiertos, cerrados y de conmutación, con posiciones y configuraciones de apertura y cierre diferenciadas.
- Contactos auxiliares y de mando: variantes con referencias numéricas o alfanuméricas junto a los terminales, incluidos contactos con accionamiento mecánico.
- Dispositivos de maniobra multipolar: agrupaciones de dos o tres contactos asociados mediante trazos de enlace y conexiones diferenciadas.
- Interruptores y mecanismos eléctricos: símbolos individuales y conjuntos de contactos dentro de recuadros, algunos con elementos móviles.
- Elementos de protección: componentes rectangulares intercalados en líneas de conexión y agrupaciones asociadas a dispositivos eléctricos.
- Motores eléctricos: símbolos circulares con la letra M y referencias M1 y M12. Incluyen indicaciones 1~ para corriente alterna monofásica y 3~ para corriente alterna trifásica.
- Conjuntos de contactos y terminales: dispositivos rectangulares con conexiones en sus bordes, contactos interiores y referencias de identificación.
- Bobinas y relés: símbolos rectangulares con conexiones laterales y distintas marcas interiores, compatibles visualmente con bobinas y elementos de relé.
- Señalización luminosa: símbolos circulares de lámparas indicadoras con trazos interiores y conexiones laterales.
- Otros componentes eléctricos: representaciones circulares con conexiones, elementos rectangulares con marcas internas y un símbolo triangular con terminales.
- Organización de la lámina: símbolos eléctricos en 2D distribuidos en filas, columnas y recuadros. Predominan los trazos negros y rojizos, con algunas marcas verdes y amarillas.
Uso de contactos, relés y motores en esquemas eléctricos
- Preparar esquemas de mando eléctrico utilizando contactos abiertos, cerrados y de conmutación para representar diferentes posiciones y mecanismos de accionamiento.
- Documentar sistemas de maniobra multipolar mediante conjuntos de contactos asociados y mecanismos con terminales identificados.
- Representar motores en esquemas eléctricos con los símbolos M, M1 y M12, utilizando las indicaciones 1~ o 3~ según la alimentación correspondiente.
- Completar circuitos de control y señalización mediante representaciones de bobinas, relés, elementos de protección y lámparas indicadoras, comprobando las referencias de conexión.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Símbolos de contactos eléctricos, relés, bobinas y motores con dispositivos de maniobra multipolar
- Representación
- 2D
- Tamaño
- 214.84 KB
- Acceso
- Gratis
Descargar símbolos eléctricos DWG
Te recomiendo estos recursos
Preguntas frecuentes
¿Qué diferencia hay entre los símbolos de motores 1~ y 3~?
La indicación 1~ corresponde a corriente alterna monofásica, mientras que 3~ identifica corriente alterna trifásica. Selecciona el símbolo según la alimentación prevista en tu esquema eléctrico.
¿Qué significan las referencias M, M1 y M12 de la lámina?
Son identificaciones asociadas a símbolos de motores eléctricos. La lámina no confirma potencias ni características específicas para M1 y M12. Comprueba su significado en el esquema donde vayas a utilizarlas.
¿Se pueden copiar los símbolos eléctricos por separado a otro dibujo?
Primero debes comprobar cómo están organizados los objetos del DWG. No está confirmado que cada símbolo sea un bloque independiente. Selecciona un símbolo en AutoCAD® para comprobar si es un bloque o está compuesto por varios objetos.
