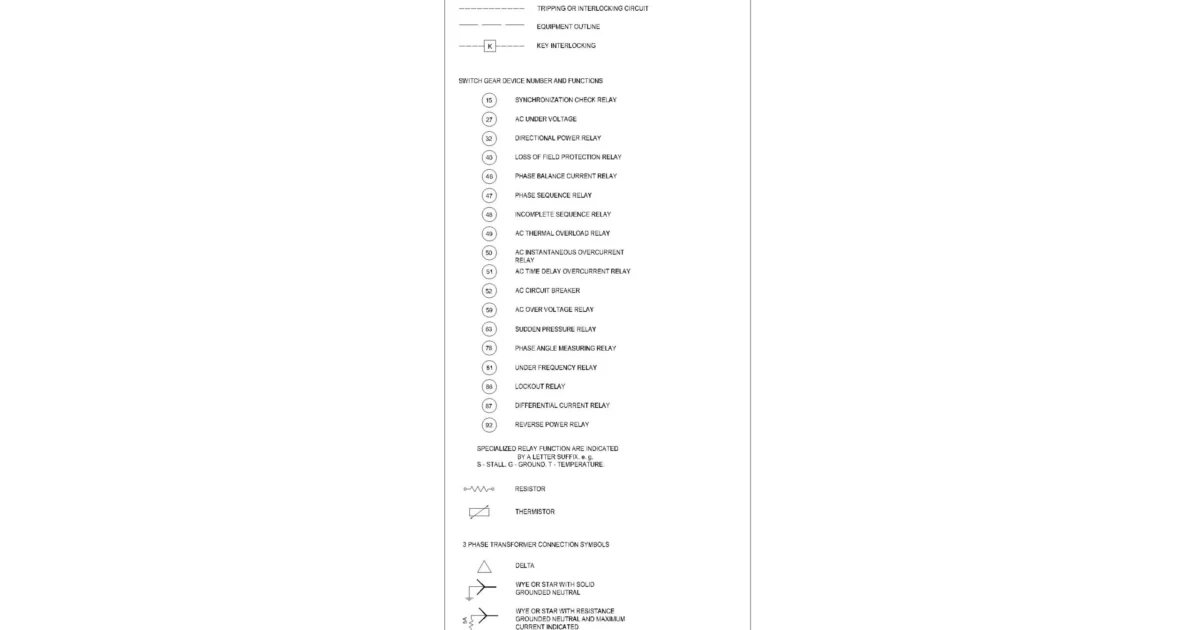

Simbología eléctrica de protección y relés en DWG

Descarga este bloque de simbología eléctrica de protección y relés en, lámina de simbología eléctrica con líneas de disparo y enclavamiento, contornos de equipos y referencias de enclavamiento por llave

Cuando estás preparando esquemas unifilares y necesitas documentar la aparamenta de una subestación o cuadro complejo, contar con los símbolos precisos te ahorra horas de dibujo manual. Este recurso en formato DWG reúne la simbología eléctrica de protección estructurada mediante una clara relación de funciones normalizadas, líneas de disparo e interconexiones para AutoCAD®.

Qué incluye este bloque CAD de protecciones eléctricas

  • Funciones de protección numeradas: relación de 18 referencias normalizadas que incluye relés de sincronismo (15), mínima tensión (27), direccional de potencia (32), pérdida de excitación (40), corriente de desequilibrio (46), secuencia de fases (47), secuencia incompleta (48), sobrecarga térmica (49), sobrecorriente instantánea y temporizada (50 y 51), interruptor automático (52), sobretensión (59), presión súbita (63), ángulo de fase (78), mínima frecuencia (81), bloqueo (86), diferencial de corriente (87) y potencia inversa (92).
  • Circuitos auxiliares y contornos: trazos técnicos que representan la línea de circuito de disparo o enclavamiento, el contorno de equipos y el símbolo de enclavamiento por llave.
  • Componentes pasivos: símbolos específicos para resistencia eléctrica y termistor.
  • Conexiones de transformadores trifásicos: esquemas de conexión en triángulo (delta) y en estrella con neutro puesto a tierra directamente o mediante resistencia con indicación de impedancia máxima.

Usos de los símbolos de protección y relés en planos eléctricos

  • Completar la leyenda técnica y las tablas de referencias en planos de subestaciones o esquemas de distribución de media y alta tensión.
  • Representar de forma unificada los circuitos auxiliares de disparo, enclavamientos por llave y contornos de equipos en proyectos de automatización industrial.
  • Insertar conexiones normalizadas de transformadores trifásicos en estrella y triángulo directamente en esquemas unifilares.

Información técnica

Formato
DWG (comprimido en ZIP)
Tipo de recurso
esquema
Contenido
Leyenda de relés de protección numerados, circuitos de enclavamiento y conexiones trifásicas
Representación
2D
Tamaño
35.45 KB
Acceso
Gratis

Descargar simbología eléctrica de protección DWG

Archivo listo para descargar DWG (comprimido en ZIP) · 35.45 KB · Descarga gratuita

Preguntas frecuentes

¿Qué significan los números de función junto a los relés?

Identifican la función normalizada de cada dispositivo de protección y maniobra según códigos estándar, como la función 50 para sobrecorriente instantánea o la 52 para interruptor automático.

¿Cómo se insertan estos símbolos en un plano general?

Puedes copiar los elementos necesarios del archivo DWG y pegarlos en las capas correspondientes de tu esquema unifilar.

¿Qué opciones de conexión para transformadores incluye el recurso?

Incluye configuraciones en triángulo (delta) y variantes en estrella con neutro a tierra directamente o mediante resistencia.
