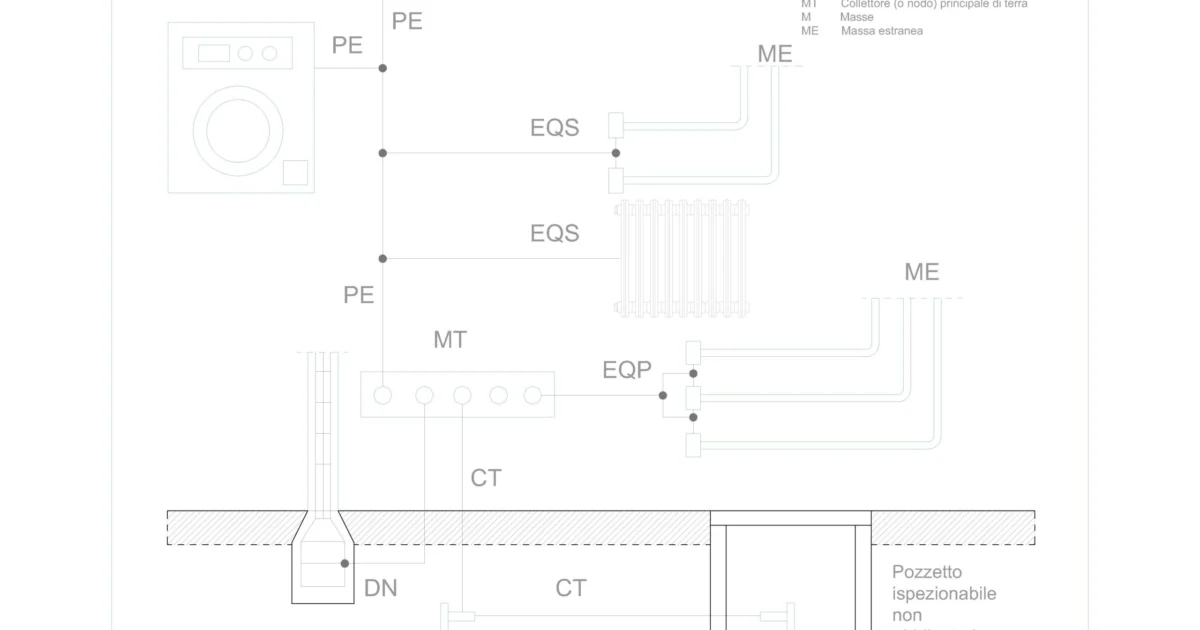

Descarga un esquema eléctrico de puesta a tierra AutoCAD® en formato DWG que representa las conexiones de protección y los enlaces equipotenciales de una instalación. El dibujo incluye el colector principal de tierra MT, conductores PE y CT, conexiones EQP y EQS, además de una lavadora, un radiador y varios grupos de tuberías.
Este recurso te sirve como referencia para documentar cómo se relacionan las masas eléctricas, los elementos conductores y la puesta a tierra. Su representación 2D permite reconocer los recorridos y puntos de conexión sin tener que dibujar todo el esquema desde cero.
Qué incluye este esquema DWG de puesta a tierra
- Colector principal de tierra MT: barra de conexión con cinco terminales circulares, desde la que se representan los enlaces hacia los distintos conductores de la instalación. El colector actúa como punto común de conexión a tierra.
- Conductores de protección PE: trazados con derivaciones, puntos de unión y conexiones a las masas eléctricas. Incluyen la conexión de una lavadora de carga frontal, representada con puerta circular y panel superior de mandos.
- Conexiones equipotenciales suplementarias EQS: dos referencias visibles que identifican enlaces entre elementos conductores. Una aparece asociada a un radiador de calefacción formado por elementos verticales y otra a un grupo superior de conducciones. Estos enlaces permiten representar la unión eléctrica entre elementos.
- Conexión equipotencial principal EQP: conjunto de derivaciones conectado al colector principal y a un grupo lateral de tres conducciones. Las referencias ME identifican elementos conductores ajenos a la instalación eléctrica, denominados masas extrañas en la leyenda.
- Conductores de tierra CT: varios trazados que descienden desde la zona del colector hacia los elementos inferiores de puesta a tierra. Aparecen puntos de conexión y un conductor vertical próximo a la referencia DN, cuyo significado exacto no está confirmado.
- Elementos enterrados y arqueta: representación inferior parcialmente visible de las conexiones de puesta a tierra, una arqueta inspeccionable y una franja horizontal rayada que diferencia la zona del terreno. No se identifica con certeza el número ni la geometría completa de los electrodos.
- Terminales y referencias técnicas: bornes circulares, piezas rectangulares y nodos de conexión distribuidos por el esquema. Las abreviaturas PE, CT, MT, EQP y EQS ayudan a seguir los distintos recorridos eléctricos.
- Leyenda de componentes: nomenclatura original en italiano con referencias como MT, M y ME. Incluye denominaciones del colector principal de tierra, las masas eléctricas y los elementos conductores extraños, además de la anotación de arqueta inspeccionable.
Cómo aprovechar el esquema de puesta a tierra en un proyecto eléctrico
- Documentar la distribución de los conductores de protección: utiliza la representación del colector MT y las derivaciones PE para incorporar a tu documentación un esquema de referencia de las conexiones a tierra.
- Representar enlaces equipotenciales: toma como referencia las conexiones EQP y EQS para dibujar la unión entre tuberías, radiadores y otros elementos conductores. Adapta el trazado a los componentes reales de tu proyecto.
- Preparar un esquema de conexión a tierra: utiliza los conductores CT, las conexiones inferiores y la arqueta parcialmente representada como punto de partida gráfico. Completa por separado los electrodos, dimensiones y características que requiera tu instalación.
- Organizar la identificación de componentes: emplea las referencias MT, PE, CT, EQP, EQS, M y ME para preparar una leyenda en español que ayude a interpretar las conexiones del plano.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- esquema
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Sistema de puesta a tierra con colector principal, conductores de protección y conexiones equipotenciales
- Representación
- 2D
- Tamaño
- 49.35 KB
- Acceso
- Gratis
Descargar esquema eléctrico de puesta a tierra DWG
Para completar tu dibujo
Preguntas frecuentes
¿Qué significan las siglas MT, PE y CT?
MT identifica el colector principal de tierra, PE el conductor de protección y CT el conductor de tierra. Estas referencias permiten seguir las conexiones entre los equipos y el sistema de puesta a tierra.
¿Qué diferencia hay entre EQP y EQS?
EQP identifica la conexión equipotencial principal y EQS la suplementaria. En el esquema, la primera aparece relacionada con el colector de tierra y varias tuberías, mientras que las conexiones suplementarias enlazan otros elementos conductores, como el radiador.
¿Puedo utilizar este esquema para diseñar una puesta a tierra?
Puedes utilizarlo como referencia gráfica para representar conductores, conexiones equipotenciales y equipos conectados a tierra. No constituye por sí solo un diseño completo: faltan dimensiones verificadas y parte de los elementos enterrados no se distingue con claridad. Debes completar y comprobar los datos de tu instalación.
¿Qué compruebo antes de incorporar el DWG a otro dibujo?
Comprueba las unidades del archivo y del dibujo de destino antes de modificar su tamaño. Después revisa que las conexiones y referencias mantienen su disposición. El recurso no incluye medidas confirmadas para verificar una escala concreta.
