Símbolos de cámaras de videovigilancia CCTV AutoCAD: cámara 360° y domo IP

Descarga símbolos de cámaras de videovigilancia CCTV AutoCAD® para preparar la leyenda de un plano de seguridad sin dibujar las cámaras desde cero. El recurso reúne dos representaciones: una cámara de vigilancia de 360° y una cámara domo con punto IP.

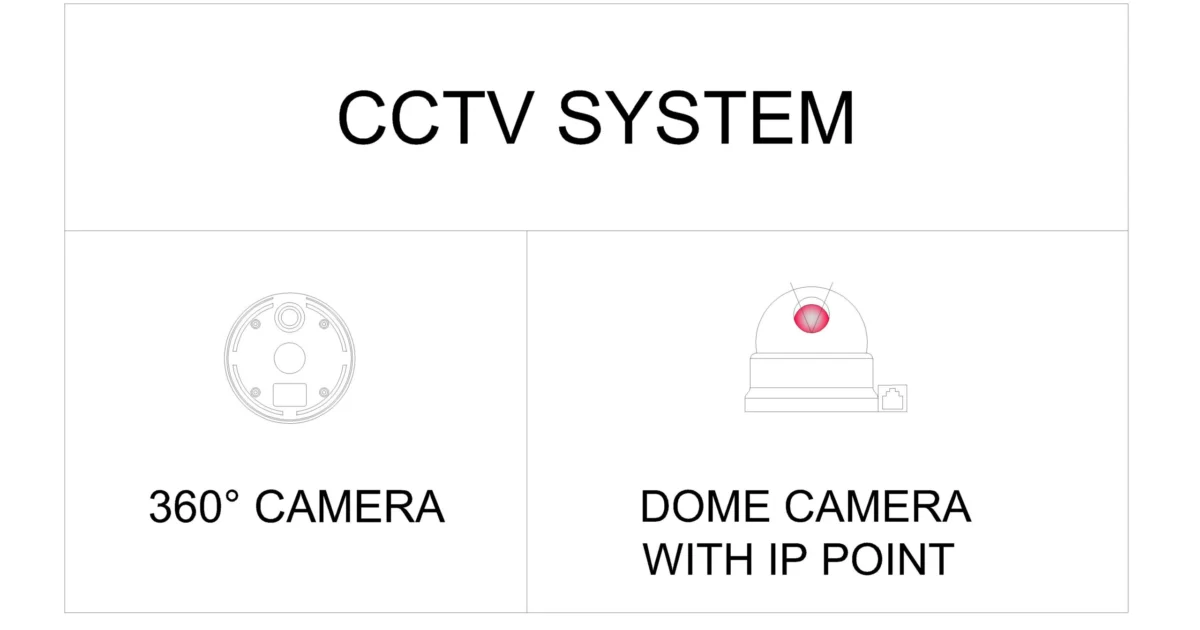

Ambos símbolos aparecen identificados en una lámina del sistema CCTV, lo que permite distinguir los dos tipos de cámaras al preparar la documentación gráfica de una instalación.

Qué cámaras de videovigilancia incluye este bloque DWG

• Cámara de 360°: símbolo circular con detalles interiores concéntricos, identificado en la leyenda como cámara de vigilancia de 360°.
• Cámara domo con punto IP: representación con cubierta semiesférica, base y un pequeño elemento lateral, identificada expresamente con un punto IP.
• Leyenda CCTV: dos símbolos diferenciados con sus respectivas denominaciones técnicas para reconocer cada tipo de cámara.

Descargar cámaras de videovigilancia CCTV DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 51.40 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 51.40 KB

Compartido por Admin

0 descargas Reportar recurso

Cómo utilizar estos símbolos en un plano de videovigilancia

• Si estás preparando un plano de instalación CCTV, utiliza el símbolo correspondiente a cada tipo de cámara previsto para que pueda reconocerse en la documentación.
• Cuando necesites diferenciar una cámara de 360° de una cámara domo con punto IP, consulta las dos representaciones de la leyenda y conserva sus denominaciones.
• Para completar la leyenda de un proyecto de videovigilancia, puedes utilizar estas referencias junto con la identificación de los equipos, sin atribuirles características de conexión o alimentación que no estén especificadas.
