Descarga símbolos de instalaciones de telefonía AutoCAD® para completar planos de telecomunicaciones sin dibujar desde cero las tomas, los equipos y las canalizaciones. La lámina reúne referencias de telefonía y datos, entre ellas un grupo de dos tomas RJ45 identificadas como TF (teléfono) y DT (datos), un armario rack y tres canaletas de PVC con dimensiones diferenciadas.
También incluye un registro inspeccionable, una caja de conexión y símbolos de montantes que permiten distinguir la continuidad de las instalaciones entre plantas.

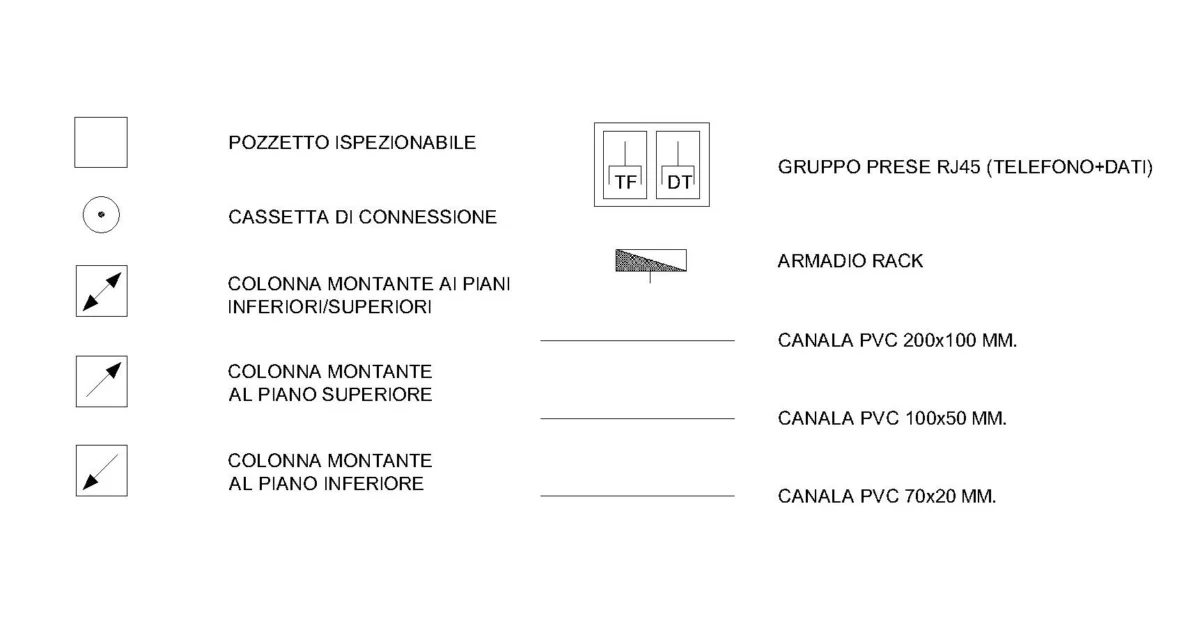

Qué símbolos de telefonía y datos incluye el recurso DWG
- Tomas de telefonía y datos: grupo de dos tomas RJ45 contiguas, identificadas mediante las referencias TF para teléfono y DT para datos.
- Armario de comunicaciones: símbolo de armario rack, representado mediante un rectángulo con una zona triangular sombreada.
- Canaletas de PVC: tres variantes con dimensiones indicadas de 200 × 100 mm, 100 × 50 mm y 70 × 20 mm.
- Registros y conexiones: registro inspeccionable representado mediante un cuadrado y caja de conexión identificada con un círculo y punto central.
- Montantes entre plantas: tres símbolos con flechas diagonales para recorridos hacia plantas superiores e inferiores, solo hacia la planta superior y solo hacia la planta inferior.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Símbolos de tomas RJ45 de teléfono y datos, armario rack y canaletas PVC
- Tamaño
- 63,27 KB
- Acceso
- Gratis
Descargar instalaciones de telefonía y datos DWG
Cómo utilizar este recurso DWG en tus planos
- Al preparar la distribución de telefonía y red de datos de un edificio, utiliza el grupo RJ45 TF y DT para señalar los puntos que combinan ambas tomas y diferenciarlos de otros elementos de la instalación.
- Para documentar la ubicación de un armario de comunicaciones y los recorridos de canalización, puedes utilizar el símbolo de rack junto con las referencias de canaletas de PVC, conservando las dimensiones indicadas para cada variante.
- En instalaciones que continúan entre varias plantas, los símbolos de montantes permiten indicar si el recorrido sigue hacia arriba, hacia abajo o en ambos sentidos.
- Si necesitas completar una leyenda de telecomunicaciones, las referencias de registro inspeccionable y caja de conexión ayudan a distinguir los puntos de registro de los elementos de conexión.
Si necesitas ampliar la simbología del plano, puedes consultar Bloques símbolos de telecomunicaciones DWG con tomas y datos. Allí encontrarás conjunto de cinco referencias relacionadas con telecomunicaciones, datos y cableado, identificadas mediante símbolos y etiquetas técnicas. incluye una toma telefónica, una toma combinada de teléfono y datos, una referencia de.

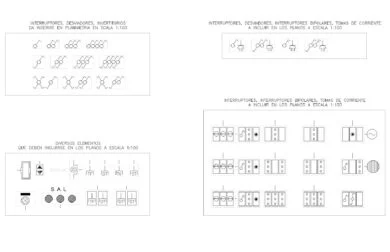

Si necesitas ampliar la simbología del plano, puedes consultar Símbolos de interruptores y conmutadores AutoCAD con tomas de corriente DWG. Allí encontrarás lámina de simbología eléctrica con numerosas combinaciones de interruptores, conmutadores, interruptores bipolares y tomas de corriente, incluidos mecanismos agrupados en distintas configuraciones. incorpora además un cuadro de elementos auxiliares con.
Si quieres seguir completando el proyecto, puedes explorar más recursos de Símbolos eléctricos.
Preguntas frecuentes
¿Qué significan TF y DT en las tomas RJ45?
TF identifica la toma de teléfono y DT la toma de datos. Ambas aparecen agrupadas en un mismo símbolo de la leyenda.
¿Qué medidas de canaletas de PVC aparecen en el recurso?
La leyenda incluye tres canaletas de PVC con dimensiones de 200 × 100 mm, 100 × 50 mm y 70 × 20 mm. Son las medidas indicadas para cada variante, no cotas verificadas del dibujo.
¿Cómo se indica la continuidad de la instalación entre plantas?
Mediante tres símbolos de montantes con flechas que distinguen recorridos hacia la planta superior, hacia la inferior o en ambos sentidos. Elige el correspondiente al recorrido de tu instalación.
¿El registro inspeccionable y la caja de conexión son el mismo símbolo?
No. El registro inspeccionable aparece como un cuadrado, mientras que la caja de conexión se representa mediante un círculo con un punto central. La leyenda los identifica como elementos diferentes.
