Símbolos de interruptores y conmutadores AutoCAD con tomas de corriente DWG

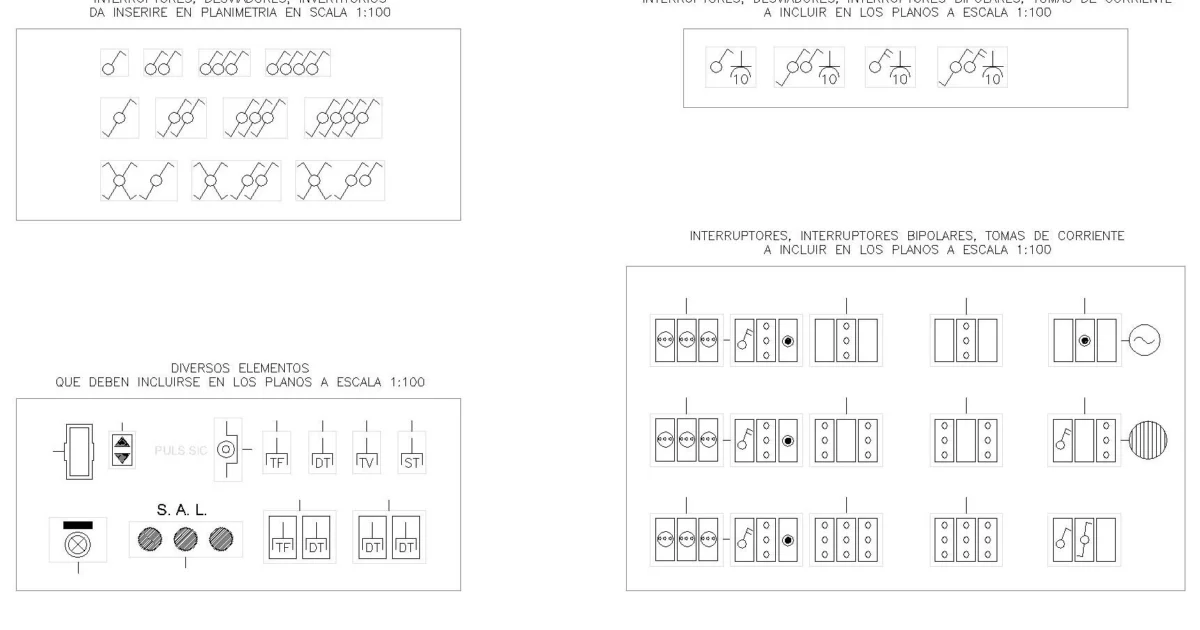

Descarga símbolos de interruptores y conmutadores AutoCAD® para completar planos de instalaciones eléctricas sin tener que dibujar cada mecanismo desde cero. El recurso reúne representaciones 2D de interruptores individuales y agrupados, conmutadores, interruptores bipolares y tomas de corriente en distintas combinaciones.

También incluye un pulsador y símbolos auxiliares identificados como TF, DT, TV, ST y S.A.L. La lámina indica su uso en planos a escala 1:100.

Qué símbolos eléctricos incluye este bloque DWG

• Interruptores y conmutadores: símbolos individuales y distintas combinaciones de mecanismos agrupados.
• Interruptores bipolares: varias configuraciones para diferenciarlos de los interruptores convencionales.
• Tomas de corriente: enchufes individuales, agrupaciones de varias tomas y conjuntos combinados con interruptores.
• Pulsador: símbolo identificado expresamente como PULS.
• Elementos auxiliares: varias representaciones con las referencias TF y DT, además de los símbolos TV y ST.
• Otros símbolos: tres representaciones identificadas como S.A.L., un círculo con aspa interior y un elemento rectangular con dos triángulos opuestos.
• Escala indicada: simbología destinada a planos eléctricos a escala 1:100, según los encabezados de la lámina.

Descargar símbolos eléctricos DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 83.83 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 83.83 KB

Compartido por Admin

0 descargas Reportar recurso

Cómo utilizar estos símbolos en un plano eléctrico

• Para completar un plano eléctrico de vivienda o edificio, selecciona los símbolos de interruptores, conmutadores y tomas de corriente que correspondan a los mecanismos previstos.
• Cuando varios mecanismos estén situados en un mismo punto, consulta las combinaciones agrupadas para elegir una representación adecuada sin dibujar cada símbolo por separado.
• Si necesitas diferenciar interruptores convencionales y bipolares, utiliza sus respectivas representaciones para que la leyenda del plano permita reconocerlos.
• Al preparar una leyenda eléctrica, puedes consultar el pulsador y las referencias auxiliares TF, DT, TV, ST y S.A.L., conservando su identificación original hasta comprobar su significado en el proyecto.

Si necesitas ampliar la simbología del plano, puedes consultar Símbolos eléctricos de interruptores, tomas y luminaria en DWG. Allí encontrarás conjunto de cinco referencias eléctricas diferenciadas mediante símbolos y etiquetas técnicas. incluye interruptores agrupados en una placa, un controlador de temperatura, una toma doble y una toma simple con interruptor.

Si necesitas ampliar la simbología del plano, puedes consultar Bloques símbolos eléctricos domésticos y elementos arquitectónicos DWG con escaleras y chimeneas. Allí encontrarás lámina con simbología eléctrica doméstica identificada mediante etiquetas en inglés y acompañada por elementos arquitectónicos. incluye timbre de puerta, tomas, interruptores, conexiones de teléfono y televisión, termostato, contador de energía.

Si quieres seguir completando el proyecto, puedes explorar más recursos de Símbolos eléctricos.

Preguntas frecuentes

¿Qué diferencia hay entre los interruptores y conmutadores de este bloque?

El interruptor convencional controla un circuito desde un punto, mientras que el conmutador permite controlar una misma luz desde dos puntos cuando se instala con otro conmutador. La lámina incluye símbolos de ambos mecanismos, individuales y agrupados.

¿Incluye símbolos de varios interruptores y enchufes juntos?

Sí. Incluye distintas agrupaciones de interruptores y conmutadores, tomas de corriente múltiples y combinaciones de interruptores con enchufes.

¿Qué significan las referencias TF, DT, TV, ST y S.A.L.?

Son identificaciones que aparecen en la lámina junto a varios símbolos auxiliares. Su significado completo no está especificado, por lo que conviene comprobarlo en la leyenda o documentación del proyecto antes de utilizarlos.

¿Puedo utilizar estos símbolos en un plano a escala 1:50?

La lámina indica que los símbolos están destinados a planos a escala 1:100. Para utilizarlos a 1:50, comprueba sus dimensiones, las unidades del dibujo y su legibilidad antes de ajustar el tamaño.
