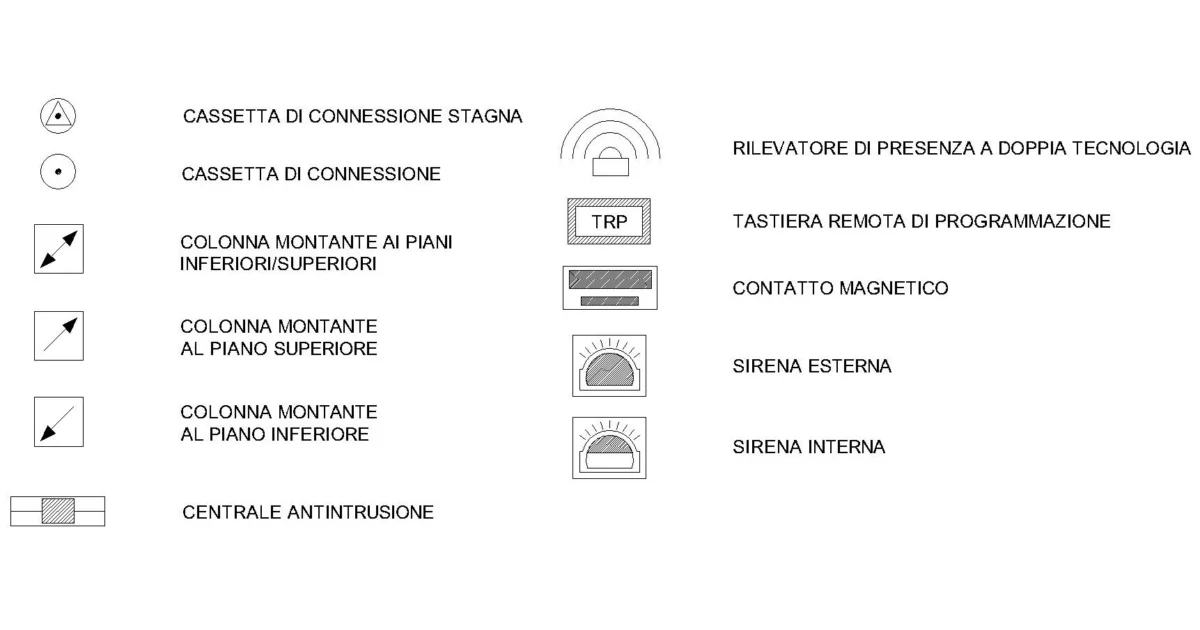

Descarga símbolos de sistemas de alarma antiintrusión AutoCAD® para completar planos de seguridad sin dibujar cada componente desde cero. El recurso contiene 11 símbolos 2D de detección, control, señalización y conexión, entre ellos una central de alarma, un detector de presencia de doble tecnología, un contacto magnético y dos tipos de sirena.
La lámina también incluye un teclado remoto de programación, cajas de conexión y tres variantes de montantes entre plantas. Cada elemento está identificado mediante una leyenda técnica originalmente redactada en italiano.
Qué símbolos incluye esta colección de alarma antiintrusión DWG
- Control y programación: central antiintrusión representada mediante un rectángulo con zona central rayada y teclado remoto de programación identificado con la referencia TRP.
- Detección: detector de presencia de doble tecnología, representado con arcos concéntricos, y contacto magnético con dos franjas interiores.
- Señalización acústica: sirena exterior y sirena interior, con símbolos semicirculares diferenciados por sus rellenos gráficos.
- Cajas de conexión: caja convencional y caja estanca, identificadas por separado en la leyenda.
- Montantes entre plantas: tres símbolos para recorridos hacia plantas superiores e inferiores, únicamente hacia la planta superior y únicamente hacia la planta inferior, diferenciados mediante flechas.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- bloque
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Símbolos de central antiintrusión, detectores, contactos magnéticos y sirenas
- Representación
- 2D
- Tamaño
- 63,63 KB
- Acceso
- Gratis
Descargar sistemas de alarma antiintrusión DWG
Cómo utilizar este recurso DWG en tus planos
- Al preparar un plano de alarma antiintrusión de un edificio, puedes situar la central, el detector de presencia y el contacto magnético según los equipos previstos, manteniendo una identificación coherente con la leyenda.
- Si el proyecto incluye avisadores acústicos en distintas ubicaciones, los símbolos de sirena interior y exterior permiten distinguir ambos elementos en la documentación gráfica.
- Para documentar las conexiones y los recorridos verticales de la instalación, utiliza las referencias de caja convencional o estanca y los tres montantes según el sentido de continuidad entre plantas.
- Cuando necesites completar la leyenda de control del sistema, el teclado remoto TRP y la central antiintrusión permiten diferenciar la programación del equipo principal.
Si necesitas ampliar la simbología del plano, puedes consultar Bloques símbolos de instalaciones eléctricas, detección de incendios, videoportero y antiintrusión DWG. Allí encontrarás lámina organizada en seis grupos de simbología técnica para instalaciones. se distinguen símbolos de iluminación y luminarias con potencias 2×18 w, 2×36 w y 2×58 w, elementos de videoportero, detección.
Si necesitas ampliar la simbología del plano, puedes consultar Bloques símbolos eléctricos domésticos y elementos arquitectónicos DWG con escaleras y chimeneas. Allí encontrarás lámina con simbología eléctrica doméstica identificada mediante etiquetas en inglés y acompañada por elementos arquitectónicos. incluye timbre de puerta, tomas, interruptores, conexiones de teléfono y televisión, termostato, contador de energía.
Si quieres seguir completando el proyecto, puedes explorar más recursos de Símbolos eléctricos.
Preguntas frecuentes
¿Qué diferencia hay entre el detector de doble tecnología y el contacto magnético?
El detector de doble tecnología está identificado como detector de presencia, mientras que el contacto magnético corresponde a otro elemento de detección. La leyenda no especifica las tecnologías empleadas ni las características de funcionamiento.
¿Cómo se diferencian las sirenas interiores y exteriores en el plano?
La sirena exterior aparece con una zona interior rayada, mientras que la sirena interior utiliza una representación semicircular con un relleno diferente. Conviene conservar sus denominaciones en la leyenda para evitar confusiones.
¿Qué significan las flechas de los montantes de alarma?
Distinguen tres recorridos: continuidad hacia plantas superiores e inferiores, únicamente hacia la planta superior y únicamente hacia la inferior. Debes elegir el símbolo que corresponda al recorrido indicado en tu proyecto.
¿Qué significa TRP en la leyenda?
TRP es la referencia que aparece dentro del símbolo del teclado remoto de programación. La lámina permite asociarla a ese elemento, pero no confirma que sea una sigla universal ni especifica sus funciones.
