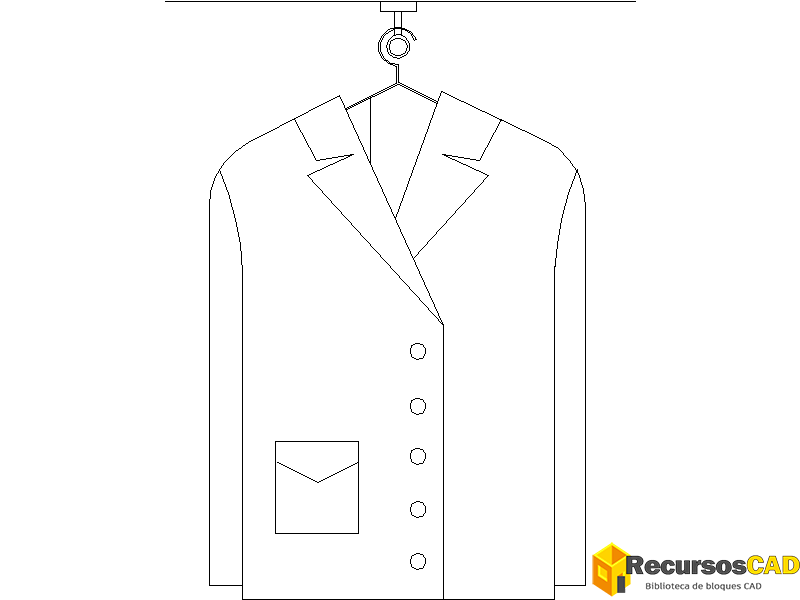

El archivo contiene una chaqueta de manga larga suspendida de una percha bajo una barra horizontal, representada en alzado y vista frontal. La prenda incorpora amplias solapas, cinco elementos circulares alineados verticalmente y un bolsillo lateral.
El dibujo permite incorporar una prenda colgada con suficiente detalle gráfico en planos de vestidores, armarios y otros espacios interiores donde sea necesario representar ropa.
Características del bloque
- Chaqueta de manga larga sobre percha
- Incluye alzado y vista frontal
- Amplias solapas en la zona del cuello
- Cinco elementos circulares alineados verticalmente
- Bolsillo lateral con detalle angular
Cómo insertar la chaqueta DWG en AutoCAD®
- Abre el dibujo de destino y localiza el archivo de la chaqueta. Identifica previamente el armario, vestidor o zona del plano donde quieras representar la prenda suspendida.
- Ejecuta el comando INSERT y selecciona el archivo correspondiente. Revisa las opciones disponibles en el cuadro de inserción antes de confirmar la incorporación de la chaqueta al dibujo. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
- Define el punto de inserción dentro del espacio elegido y coloca el alzado o la vista frontal según la representación que necesites para documentar la prenda en el proyecto.
- Comprueba el tamaño y la posición de la chaqueta respecto al mobiliario representado. Si las unidades o la escala no coinciden, ajústalas utilizando referencias conocidas del propio dibujo.
Cómo editar la chaqueta DWG en AutoCAD
- Selecciona la chaqueta y utiliza PROPERTIES para revisar las propiedades disponibles antes de modificarla. Así puedes comprobar sus parámetros sin intervenir directamente sobre las líneas de la prenda.
- Utiliza MOVE para recolocar la chaqueta respecto a la barra o al mobiliario y ROTATE cuando necesites adaptar su orientación, manteniendo la disposición de la prenda suspendida.
- Si necesitas modificar el tamaño, aplica SCALE utilizando como referencia una medida conocida de tu proyecto. Comprueba después que la chaqueta conserva una proporción coherente respecto al mobiliario.
- Cuando necesites ajustar líneas de las solapas, bolsillo u otros detalles, utiliza EXPLODE únicamente si la estructura lo permite. Después puedes emplear TRIM, MOVE u otras herramientas de edición.
Aplicaciones en planos de interior
- Representación de ropa en armarios y vestidores
- Detalles gráficos de mobiliario para prendas colgadas
- Composición de espacios interiores destinados a ropa
Descargar chaqueta DWG
Archivo listo para descargar
DWG (comprimido en ZIP) · 40.66 KB · Premium
