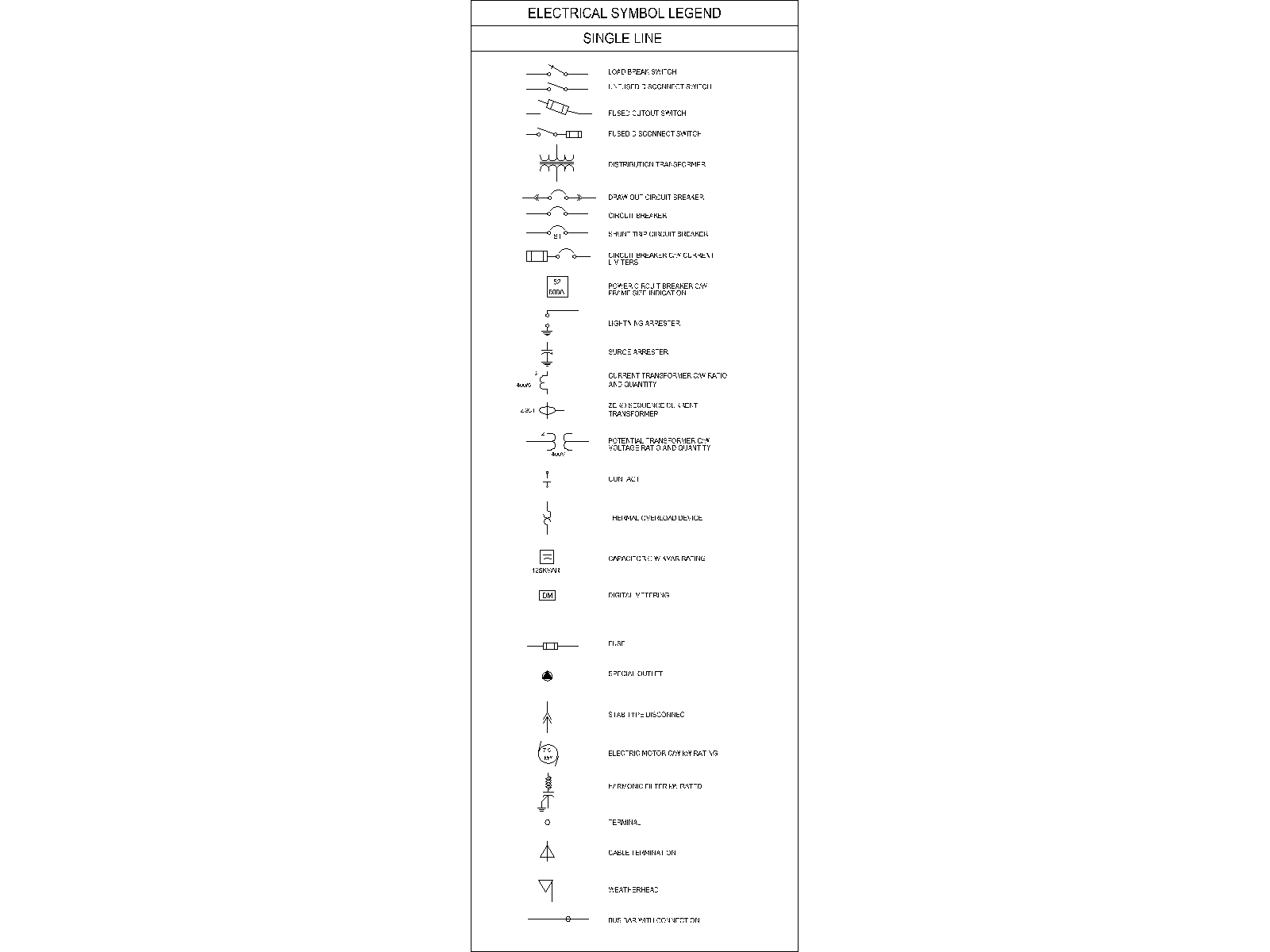

Si buscas símbolos de transformación para completar la leyenda de un plano eléctrico, este recurso DWG presenta una colección 2D de transformadores de distribución, corriente y tensión, junto con interruptores automáticos, dispositivos de protección y equipos de medida.
La lámina organiza cada símbolo con su denominación técnica en inglés. Puedes utilizarla como referencia gráfica al preparar esquemas eléctricos en AutoCAD®, sin tener que dibujar desde cero las representaciones de estos componentes.
Qué incluye este DWG de símbolos eléctricos de transformación y protección
- Transformadores eléctricos: transformador de distribución, transformador de corriente con indicación de relación de transformación y cantidad, transformador de corriente de secuencia cero y transformador de tensión con relación de transformación y cantidad.
- Interruptores automáticos: interruptor convencional, interruptor extraíble, interruptor con bobina de disparo por derivación, interruptor con limitadores de corriente e interruptor automático de potencia con anotaciones adicionales parcialmente legibles.
- Protección contra sobretensiones: descargador de sobretensiones de origen atmosférico y descargador de sobretensiones, representados como elementos diferenciados en la leyenda.
- Protección térmica y seccionamiento: dispositivo de protección contra sobrecarga térmica, fusible y seccionador identificado como de tipo estrella, cuya denominación requiere confirmación.
- Medida eléctrica y potencia reactiva: equipo de medida digital y condensador con referencia a su potencia reactiva nominal expresada en kVAr.
- Motores y filtrado: motor eléctrico con referencia a su potencia nominal en HP (caballos de potencia) y filtro de armónicos.
- Contactos y conexiones: contacto eléctrico, toma especial y terminal eléctrico, cada uno con su representación esquemática.
Cómo utilizar esta simbología en esquemas eléctricos
- Preparar la leyenda de un esquema de distribución eléctrica tomando como referencia el transformador de distribución y las diferentes configuraciones de interruptores automáticos. Así puedes representar los equipos previstos con símbolos diferenciados.
- Documentar circuitos de medida mediante los símbolos de transformadores de corriente, transformadores de tensión y equipos de medida digital. Las referencias a relaciones de transformación ayudan a reconocer dónde debe incorporarse esa información en el dibujo.
- Representar los dispositivos de protección previstos en un esquema eléctrico utilizando las referencias de descargadores de sobretensiones, fusibles y protección contra sobrecarga térmica, sin confundir sus funciones.
- Completar la leyenda de una instalación con motor eléctrico, condensador y filtro de armónicos. Sus denominaciones permiten distinguir los equipos y las referencias de potencia en HP y kVAr que correspondan a cada uno.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Leyenda de transformadores, interruptores automáticos y equipos de protección y medida
- Representación
- 2D
- Tamaño
- 46.16 KB
- Acceso
- Gratis
Descargar símbolos eléctricos DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Qué diferencia hay entre un interruptor automático extraíble y uno con bobina de disparo?
El interruptor extraíble está diseñado para retirarse de su alojamiento, mientras que el interruptor con bobina de disparo por derivación permite ordenar su apertura mediante una señal eléctrica. La leyenda incluye símbolos distintos para ambas configuraciones.
¿Qué significan RATIO, HP y kVAr en los símbolos eléctricos?
RATIO indica la relación de transformación de los transformadores de medida; HP expresa la potencia nominal del motor en caballos de potencia y kVAr la potencia reactiva nominal del condensador. Los valores numéricos de la lámina no se distinguen con suficiente claridad para utilizarlos como datos de proyecto.
¿Cómo puedo incorporar esta leyenda DWG a otro dibujo de AutoCAD?
Puedes incorporar el archivo DWG como referencia gráfica en otro dibujo. Antes, comprueba su contenido y sus unidades: la imagen no permite confirmar si los símbolos son bloques independientes, es decir, conjuntos de objetos que se pueden seleccionar como una sola pieza.
¿Qué diferencia hay entre LIGHTNING ARRESTER y SURGE ARRESTER?
LIGHTNING ARRESTER identifica un descargador de sobretensiones de origen atmosférico, mientras que SURGE ARRESTER se presenta como un descargador de sobretensiones sin especificar ese origen. La leyenda permite distinguir ambas denominaciones, pero no proporciona datos suficientes para comparar sus prestaciones.
