Este conjunto mecánico industrial en DWG representa un equipo de cuerpo cilíndrico horizontal con conexiones embridadas, conductos y carcasas auxiliares. Puedes utilizar sus dibujos como referencia para incorporar la disposición general del equipo a un plano técnico sin tener que reconstruir cada componente desde cero.
El recurso incluye representaciones en planta, alzado y vistas complementarias en 2D. Permite examinar cómo se distribuyen las conexiones, los apoyos y los elementos auxiliares. La función exacta de la máquina no está confirmada, por lo que conviene utilizarla como referencia gráfica y no atribuirle características de funcionamiento.
Qué incluye este plano DWG de equipo mecánico industrial
- Cuerpo principal: un elemento cilíndrico horizontal que constituye la parte central del conjunto, con varios registros o placas rectangulares visibles sobre su envolvente.
- Conexiones embridadas: dos conjuntos situados en los extremos del cuerpo principal, con uniones atornilladas. También aparece una conexión circular lateral con brida.
- Conductos superiores: un conducto curvo de gran diámetro y una conexión superior con brida circular elevada respecto al cuerpo principal.
- Carcasas auxiliares: varios cuerpos con tapas circulares atornilladas y una carcasa que presenta dos aberturas circulares.
- Tuberías y accesorios: varios tramos inferiores de pequeño diámetro, conductos rectos y curvos, y accesorios de conexión cuya función concreta no puede identificarse con seguridad.
- Apoyos inferiores: varios elementos de soporte situados bajo el cuerpo cilíndrico, que permiten reconocer la disposición general del equipo respecto a su base.
- Elementos complementarios: un componente vertical con cabeza circular o poligonal y otro conjunto mecánico superior parcialmente recortado, ambos sin identificación funcional confirmada.

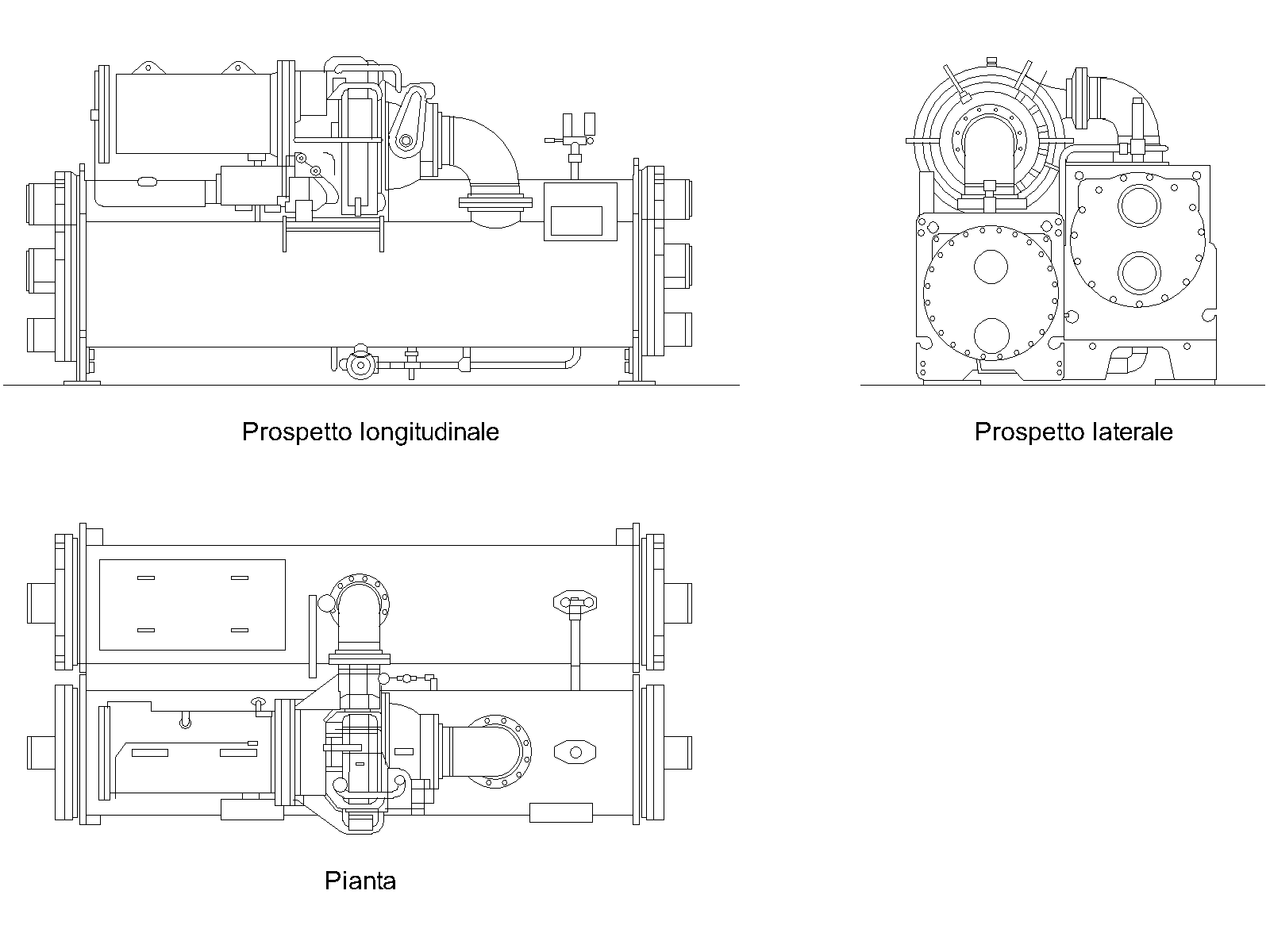

- Representaciones técnicas: dibujos en planta, alzado, vista frontal, lateral y superior, según la información confirmada de la ficha. La lámina también contiene las etiquetas originales en italiano «Prospetto longitudinale» y «Prospetto laterale», correspondientes a representaciones longitudinal y lateral.
Cómo aprovechar los dibujos del equipo en un plano mecánico
- Tomar como referencia la disposición general del equipo al preparar un plano de maquinaria: el cuerpo cilíndrico, los apoyos y las carcasas auxiliares permiten situar los componentes principales sin reconstruir toda su geometría visual.
- Representar la posición relativa de las conexiones mecánicas: las bridas de los extremos, la conexión lateral y el conducto superior ayudan a mostrar por dónde se unen los distintos elementos del conjunto. No deben utilizarse para determinar diámetros o dimensiones que no están documentados.
- Preparar documentación gráfica de un conjunto industrial mediante las representaciones 2D confirmadas, mostrando la relación entre el cuerpo principal, las tuberías inferiores y los elementos auxiliares.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- plano
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Equipo cilíndrico horizontal con bridas, conductos y carcasas auxiliares
- Representación
- 2D
- Vistas incluidas
- Planta, Alzado, Vista frontal, Vista lateral, Vista superior
- Tamaño
- 98.93 KB
- Acceso
- Gratis
Descargar conjunto mecánico industrial con cuerpo cilíndrico DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Este conjunto mecánico es un grupo electrógeno?
No se puede confirmar. El dibujo muestra un cuerpo cilíndrico horizontal, conexiones embridadas, conductos y carcasas auxiliares, pero no permite identificar con seguridad un motor y un alternador. Para determinar su función necesitas documentación técnica adicional.
¿Qué significan las etiquetas en italiano del plano?
«Prospetto longitudinale» significa «representación longitudinal» y «Prospetto laterale» significa «representación lateral». Ambas etiquetas identifican dibujos del mismo conjunto mecánico.
¿Puedo obtener las dimensiones de las bridas y tuberías?
La información confirmada no incluye cotas ni medidas legibles. Puedes reconocer la posición de las bridas y los conductos, pero no determinar sus diámetros o dimensiones reales sin comprobar la geometría y las unidades del archivo.
¿Cómo incorporo este conjunto mecánico a otro dibujo de AutoCAD®?
Puedes insertar el archivo DWG como bloque, es decir, como un conjunto de elementos que se maneja como una sola unidad. Antes de insertarlo, comprueba las unidades del archivo y del dibujo de destino para evitar cambios de tamaño inesperados.
