Descarga una lámina DWG de símbolos de mando eléctrico con contactos, interruptores de control, pulsadores, selectores y elementos de protección. El recurso sirve como referencia gráfica para preparar leyendas y documentar circuitos de mando sin tener que dibujar cada símbolo desde cero.nnLa colección incluye contactos normalmente abiertos y cerrados, cuatro funciones de temporización e interruptores accionados por nivel, caudal, presión, temperatura y vibración.
También aparecen finales de carrera, mecanismos de accionamiento manual y protecciones eléctricas. Los símbolos están organizados en filas con sus denominaciones técnicas en inglés.
Qué incluye esta lámina DWG de símbolos de mando eléctrico

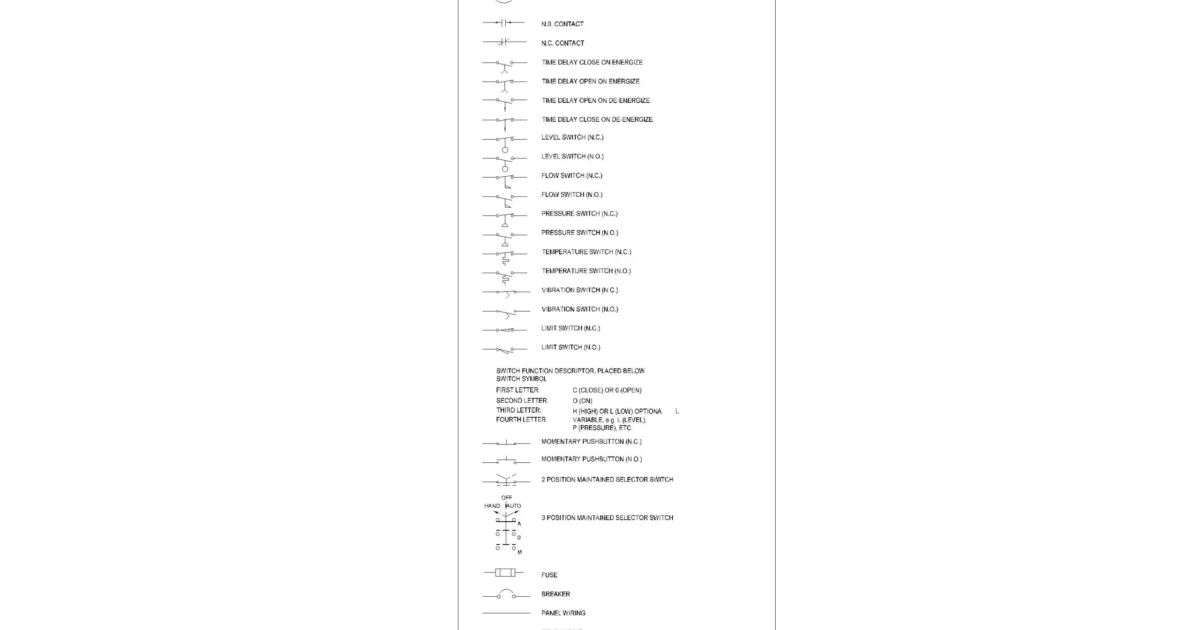

- Contactos eléctricos: un contacto normalmente abierto (NA) y otro normalmente cerrado (NC). Representan dos estados de contacto utilizados en circuitos de mando.
- Contactos temporizados: cuatro variantes diferenciadas: cierre temporizado al energizar, apertura temporizada al energizar, apertura temporizada al desenergizar y cierre temporizado al desenergizar.
- Interruptores de nivel y caudal: interruptores de nivel normalmente abiertos y cerrados, junto con interruptores de caudal en ambas configuraciones de contacto.
- Presostatos: dos símbolos de interruptores accionados por presión, uno normalmente abierto y otro normalmente cerrado.
- Interruptores de temperatura y vibración: representaciones normalmente abiertas y normalmente cerradas para cada una de estas dos magnitudes de control.
- Finales de carrera: dos variantes, normalmente abierta y normalmente cerrada, utilizadas para representar contactos accionados por posición o movimiento mecánico.
- Pulsadores momentáneos: pulsador normalmente abierto y pulsador normalmente cerrado, cuyos contactos recuperan su estado de reposo al dejar de accionarlos.
- Selectores mantenidos: selector de dos posiciones y selector de tres posiciones. Ambos representan mandos que conservan la posición seleccionada.
- Protecciones eléctricas: símbolo de fusible y símbolo de interruptor automático, identificados por sus denominaciones técnicas.
- Cableado de panel: referencia gráfica identificada como PANEL WIRING dentro de la colección.
- Etiquetas y referencias: los símbolos aparecen distribuidos en filas con sus nombres en inglés. La lámina incorpora notas sobre funciones de conmutación y abreviaturas, aunque parte del texto explicativo no puede leerse íntegramente.
Cómo utilizar esta simbología en esquemas de mando
- Preparar la leyenda de un circuito de control que utilice contactos normalmente abiertos, cerrados o temporizados. Las cuatro variantes de temporización permiten documentar si la apertura o el cierre se produce después de energizar o desenergizar el dispositivo.
- Representar dispositivos de detección y conmutación en esquemas de automatización. Los símbolos de nivel, caudal, presión, temperatura y vibración permiten asociar cada señal de control con el tipo de interruptor correspondiente.
- Documentar los elementos de accionamiento de una máquina o instalación. Los pulsadores momentáneos, los selectores mantenidos y los finales de carrera sirven como referencias gráficas para distinguir órdenes manuales y contactos accionados mecánicamente.
- Completar una leyenda eléctrica con referencias de protección y cableado de panel. Los símbolos de fusible e interruptor automático permiten identificar estos elementos sin confundirlos con los contactos de mando.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- esquema
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Leyenda de contactos temporizados, sensores de conmutación, pulsadores y selectores eléctricos
- Representación
- 2D
- Tamaño
- 39.93 KB
- Acceso
- Gratis
Descargar símbolos eléctricos DWG
Para completar tu dibujo
Preguntas frecuentes
¿Qué significan N.O. y N.C. en los símbolos eléctricos?
N.O. (Normally Open) significa normalmente abierto y N.C. (Normally Closed), normalmente cerrado. Indican el estado del contacto en su condición normal o de reposo, antes de accionarlo.
¿Qué diferencia hay entre los cuatro contactos temporizados?
La diferencia está en cuándo actúa el retardo y si el contacto abre o cierra. La lámina distingue apertura y cierre temporizados al energizar (ON ENERGIZE) y al desenergizar (ON DE-ENERGIZE).
¿Cómo puedo utilizar estos símbolos en otro dibujo de AutoCAD®?
Puedes utilizar el DWG como referencia e incorporar a tu esquema los símbolos que necesites. Antes, comprueba cómo están organizados los elementos en el archivo.
- Abre el archivo DWG en AutoCAD y localiza el símbolo que necesitas.
- Comprueba si el símbolo está formado por elementos independientes o agrupados antes de seleccionarlo.
- Copia la geometría correspondiente al símbolo y pégala en el dibujo de destino.
- Comprueba las unidades y verifica que el símbolo mantiene el tamaño y la representación esperados.
