Descarga el detalle DWG de alturas de instalación de mecanismos eléctricos para incorporar referencias de montaje a tus dibujos en AutoCAD®. Incluye tomas de corriente, telefonía y televisión, mandos de iluminación y pulsadores, con cotas verticales expresadas en centímetros.

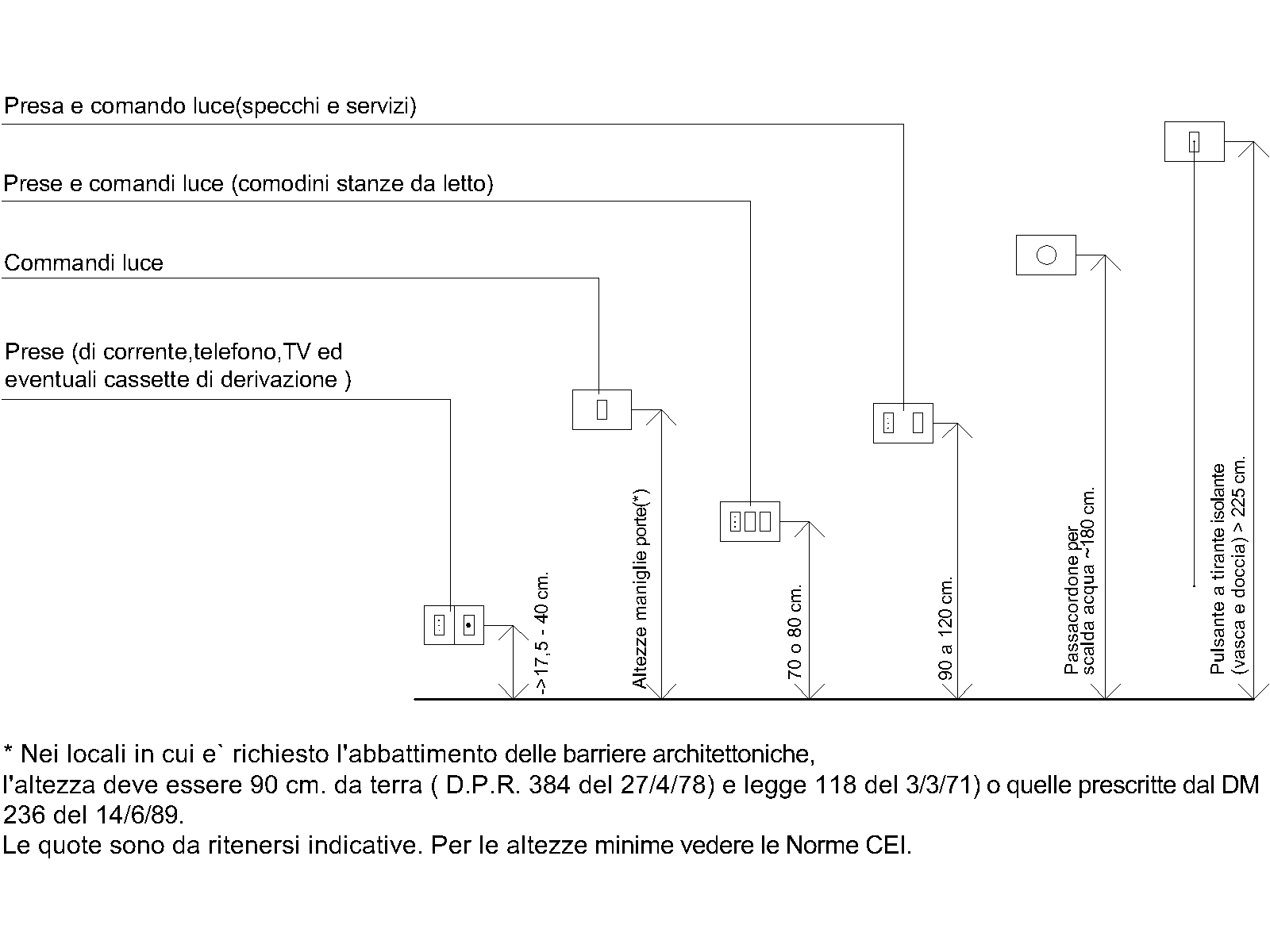

El dibujo muestra la posición de los mecanismos respecto a una línea de suelo y recoge referencias para puertas, mesillas de dormitorio, espejos, baños y duchas. Las medidas proceden de una lámina técnica italiana y son orientativas: no deben utilizarse como alturas reglamentarias en España sin comprobar la normativa aplicable.
Qué incluye este detalle DWG de alturas de mecanismos eléctricos
- Tomas de corriente y telecomunicaciones: referencias para enchufes, tomas de teléfono y televisión, y posibles cajas de derivación. La cota original aparece como >17,5-40 cm respecto al suelo y se conserva sin reinterpretar su notación.
- Mandos de iluminación: mecanismos de control de luz, incluido un conjunto de tres mandos y una referencia vinculada a la altura de las manillas de las puertas. El dibujo también indica alturas de 70 u 80 cm.
- Mecanismos en dormitorios: tomas y mandos de iluminación situados junto a mesillas de noche, con una referencia de montaje de 90 a 120 cm.
- Mecanismos junto a espejos y servicios: conjunto de toma y mando de iluminación identificado para estas ubicaciones, sin una altura individual inequívoca que permita asignarle otra medida.
- Pasacordón de descarga: referencia de montaje a 180 cm para el pasacordón del dispositivo de descarga de agua.
- Pulsador con tirante aislante: mecanismo identificado para bañera y ducha, acompañado de una indicación de altura superior a 225 cm.
- Cotas y referencias gráficas: línea horizontal de suelo, cotas verticales en centímetros y líneas de llamada que relacionan las medidas con los mecanismos representados.
- Notas técnicas originales: indicación de 90 cm para determinadas situaciones de accesibilidad según disposiciones italianas citadas en el dibujo, junto con una advertencia de que las cotas son orientativas y una referencia a las normas CEI.
Cómo aprovechar las cotas de este detalle en tus planos eléctricos
- Preparar un detalle de instalación de enchufes y tomas de telecomunicaciones, tomando como referencia la posición de los mecanismos respecto al suelo. Antes de incorporar las medidas a un proyecto, comprueba los requisitos aplicables.
- Documentar la ubicación de interruptores y otros mandos de iluminación junto a puertas y mesillas, utilizando las referencias gráficas para organizar las anotaciones de montaje.
- Representar mecanismos específicos de baños, como el pasacordón de descarga y el pulsador con tirante aislante, conservando las cotas que aparecen en el dibujo como información de la lámina original.
- Incorporar un detalle acotado a la documentación de una instalación eléctrica y adaptar sus indicaciones al proyecto, verificando por separado las alturas exigidas por la normativa española vigente.
