Descarga el detalle DWG de una instalación de luminaria exterior de jardín de clase II, con globo esférico, poste de acero y cimentación de hormigón. El dibujo en sección permite incorporar a tus planos de alumbrado la disposición de la farola, su base enterrada y la arqueta de derivación sin tener que dibujar cada elemento desde cero.

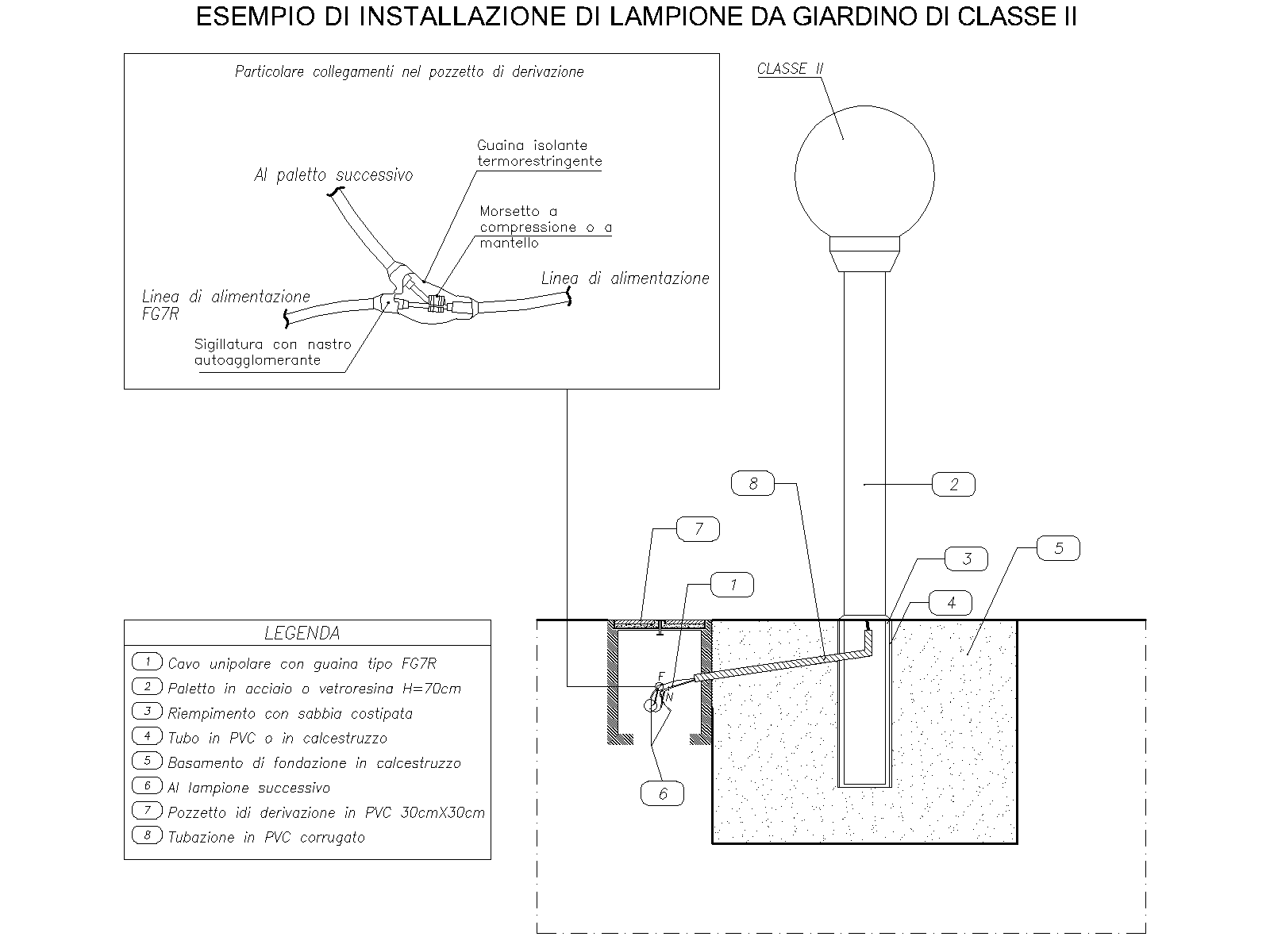

La lámina también muestra un detalle ampliado de las conexiones eléctricas, con cable de alimentación FG7R, borne de unión, funda termorretráctil y cinta autosoldable. Incluye una leyenda de ocho referencias en italiano, traducidas a continuación para facilitar su consulta.
Qué incluye este detalle DWG de instalación de farola de jardín
- Luminaria exterior: farola de jardín con difusor de forma esférica, soporte inferior escalonado y clasificación eléctrica de clase II indicada en el dibujo. La anotación no constituye una certificación del equipo.
- Poste de acero: soporte tubular vertical identificado en la referencia 2 de la leyenda. Aparece la anotación H = 70 cm, aunque debe comprobarse en el original antes de utilizarla como dimensión constructiva.
- Cimentación: base rectangular enterrada de hormigón que sostiene el poste, acompañada de un tubo identificado en la leyenda como de PVC o de hormigón.
- Arqueta de derivación: registro de PVC de 30 × 30 cm, situado junto a la cimentación. El entorno incorpora una zona de relleno de arena compactada.
- Canalización enterrada: tubería de PVC corrugado identificada en la referencia 8 y trazado eléctrico que continúa hacia la siguiente farola.
- Cableado de alimentación: cable unipolar con cubierta tipo FG7R, una línea de alimentación identificada con esa designación y otra referencia de línea de alimentación en el detalle ampliado.
- Empalmes eléctricos: representación de las conexiones dentro de la arqueta mediante un borne de compresión o de tipo manguito, según la anotación original.
- Aislamiento y sellado: funda aislante termorretráctil y cinta autosoldable indicadas alrededor de la conexión eléctrica.
- Detalle ampliado: representación específica de los conductores y sus uniones en el interior de la arqueta de derivación, separada del dibujo general de instalación.
- Leyenda técnica: ocho referencias numeradas que identifican el cable FG7R, poste de acero, arena compactada, tubo de PVC u hormigón, cimentación, continuidad hacia la siguiente farola, arqueta de PVC y canalización corrugada. Incluye líneas de llamada que relacionan cada número con el elemento dibujado.
- Representación gráfica: detalle 2D en sección con anotaciones originales en italiano sobre la luminaria, sus soportes y las conexiones enterradas.
Cómo aprovechar el detalle de farola y arqueta en planos de alumbrado exterior
- Dibujar una instalación de alumbrado de jardín mostrando la luminaria esférica, el poste de acero y su cimentación enterrada, con una referencia gráfica de cómo se relacionan estos elementos con el terreno.
- Preparar un detalle de alimentación de una farola con arqueta de derivación, representando el cable FG7R, el punto de empalme y los materiales de aislamiento señalados en la lámina.
- Documentar la continuidad de una línea de alumbrado hacia otra farola mediante la canalización enterrada y la indicación de conexión al siguiente punto de luz.
- Adaptar la leyenda y las referencias del dibujo a un proyecto de iluminación exterior, verificando previamente las dimensiones, las características eléctricas y la adecuación de los materiales y conexiones a la normativa aplicable.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- detalle
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Farola de jardín con globo esférico, poste de acero, cimentación y conexiones eléctricas en arqueta
- Representación
- 2D
- Vistas incluidas
- Sección
- Tamaño
- 77.26 KB
- Acceso
- Gratis
Descargar detalle de instalación de luminaria exterior DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Qué significa que la farola de jardín sea de clase II?
La clase II identifica equipos diseñados con doble aislamiento o aislamiento reforzado como medida de protección frente a descargas eléctricas. La lámina indica esta clasificación, pero no certifica que una luminaria concreta cumpla sus requisitos.
¿Qué dimensiones tiene la arqueta de derivación?
La referencia 7 de la leyenda indica una arqueta de PVC de 30 × 30 cm. Es una medida del ejemplo dibujado, no una dimensión obligatoria para cualquier instalación de alumbrado exterior.
¿Se pueden utilizar las conexiones eléctricas del detalle para instalar una farola real?
No deben utilizarse directamente como instrucciones de montaje. El dibujo muestra un borne de unión, funda termorretráctil y cinta autosoldable, pero no acredita que esa solución cumpla los requisitos de seguridad y protección frente a la humedad de una instalación concreta. Debe validarla un profesional cualificado.
¿Cómo compruebo las medidas del poste y la cimentación en AutoCAD®?
Puedes medir los elementos del detalle en sección y contrastar los resultados con las anotaciones de la lámina, sin asumir que el dibujo está a escala real.
- Abre el archivo DWG y localiza el poste y la base de hormigón.
- Comprueba las unidades del dibujo antes de interpretar las distancias.
- Utiliza DIST para medir entre dos puntos de referencia del elemento que quieras comprobar.
- Revisa el resultado y contrástalo con las anotaciones originales. La referencia H = 70 cm del poste necesita verificación adicional.
- Si las medidas no coinciden o faltan datos, consulta las especificaciones reales antes de modificar el detalle o incorporarlo a un proyecto.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
