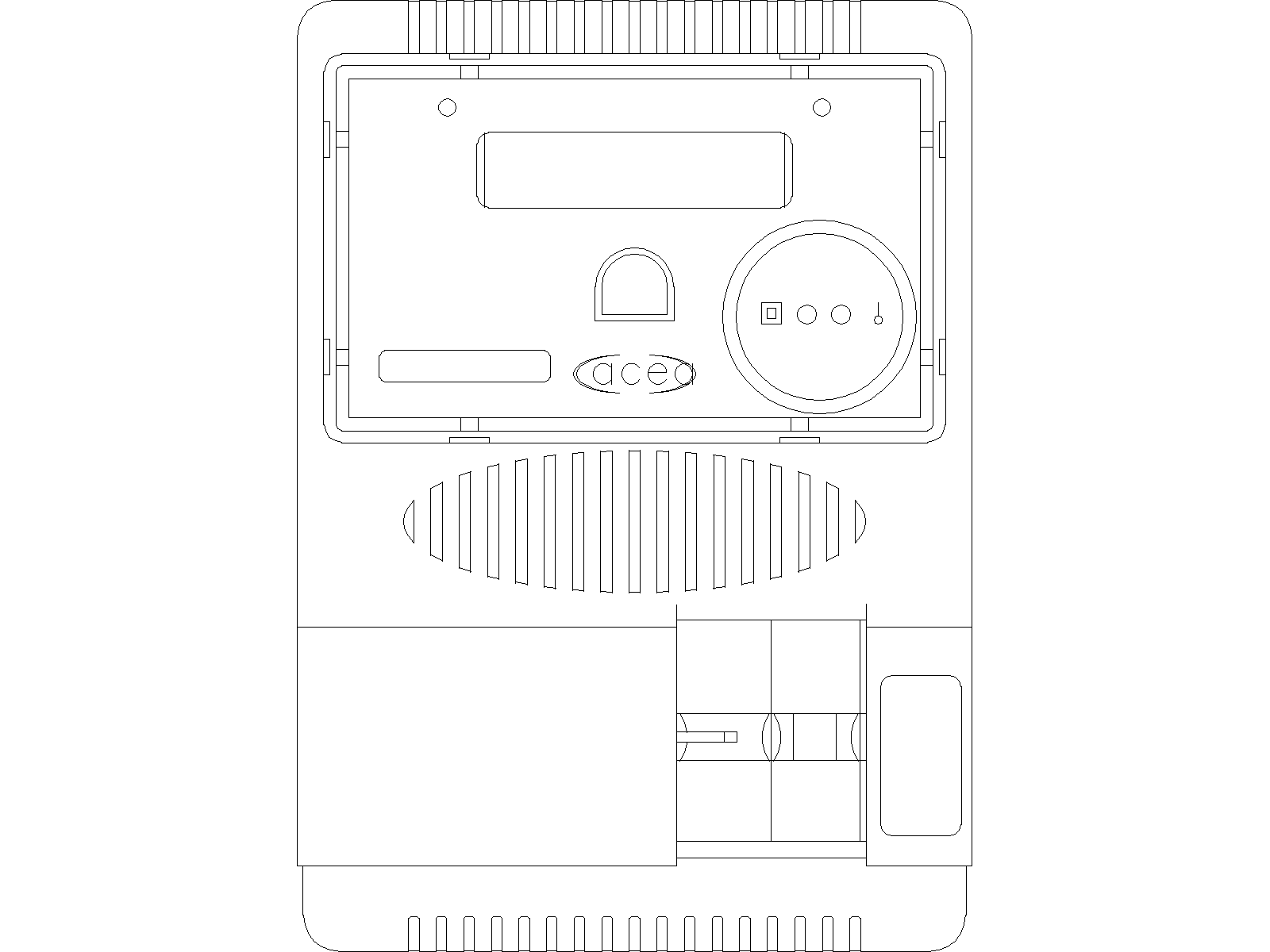

Descarga el dibujo DWG de un aparato de medición eléctrica con carcasa rectangular, panel frontal y compartimento inferior. El recurso permite incorporar la representación exterior de este equipo a un dibujo técnico en AutoCAD® sin tener que reproducir sus contornos desde cero.
El diseño muestra un panel superior con un elemento circular, espacios rectangulares y pequeños detalles interiores. Debajo aparecen una rejilla central de ranuras verticales y un compartimento dividido. La imagen no permite confirmar que se trate de un contador de consumo eléctrico ni determinar sus características de funcionamiento.
Qué incluye este dibujo DWG de un aparato de medición eléctrica
- Carcasa exterior: cuerpo rectangular de disposición vertical, con laterales rectos, esquinas redondeadas y contornos que delimitan la estructura del aparato.
- Panel frontal: zona superior delimitada por un marco rectangular doble, con dos espacios horizontales de diferente tamaño y esquinas redondeadas.
- Elemento circular: figura de gran tamaño situada en el panel, formada por contornos concéntricos y pequeñas marcas interiores. Su función exacta no está identificada.
- Elementos interiores: contorno arqueado con base horizontal, formas ovaladas y trazos curvos en la parte central e inferior del panel, además de dos pequeños orificios circulares en la zona superior.
- Rejilla central: agrupación de ranuras verticales de distintas longitudes, dispuestas dentro de una forma ovalada debajo del panel principal.
- Compartimento inferior: área rectangular con divisiones horizontales y verticales, pequeños contornos interiores y una pieza lateral alargada con extremos redondeados.
- Ranuras exteriores: conjuntos de trazos paralelos distribuidos en los bordes superior e inferior de la carcasa. Su función como aberturas de ventilación no está confirmada.
- Detalles técnicos: representación de los elementos exteriores sin cotas dimensionales ni etiquetas que permitan identificar el modelo, la tecnología o las características eléctricas del equipo.
Cómo aprovechar este dibujo de equipo eléctrico en AutoCAD
- Incorporar la representación exterior de un aparato de medición a un dibujo técnico, aprovechando el contorno de la carcasa y los detalles del panel frontal sin tener que dibujarlos de nuevo.
- Preparar una documentación gráfica de equipos eléctricos en la que sea necesario mostrar la disposición exterior del aparato, incluidos el panel superior, la rejilla central y el compartimento inferior.
- Utilizar el dibujo como referencia para distribuir visualmente equipos en una composición técnica, comprobando previamente las dimensiones reales del aparato porque el recurso no aporta medidas verificadas.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Aparato de medición eléctrica con indicador circular, rejillas y compartimento inferior
- Tamaño
- 67.01 KB
- Acceso
- Gratis
Descargar aparato eléctrico de medición con carcasa DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Este dibujo representa un contador de consumo eléctrico?
No se puede confirmar. El dibujo representa un aparato de medición eléctrica con panel frontal, elemento circular y compartimento inferior, pero no contiene etiquetas que permitan identificar su función exacta o el tipo de medición.
¿El aparato de medición eléctrica incluye medidas reales?
No aparecen cotas ni dimensiones verificadas. Si necesitas colocarlo en un plano de instalación, comprueba primero las medidas del equipo real y las unidades del dibujo antes de modificar su tamaño.
Consulta el manual detallado: Cómo cambiar las unidades en AutoCAD →
¿Puedo utilizar este DWG para representar un contador monofásico o trifásico?
Puedes utilizarlo como referencia gráfica de un aparato eléctrico, pero el dibujo no confirma si corresponde a un contador monofásico o trifásico. Antes de asignarle esa función en un proyecto, verifica que su representación coincida con el equipo previsto.
¿Cómo incorporo el dibujo del aparato eléctrico a otro archivo de AutoCAD?
Puedes abrir ambos dibujos y copiar la geometría del aparato al archivo de destino. Después comprueba su posición, dimensiones y unidades para evitar que aparezca desplazado o con un tamaño incorrecto.
