Descarga símbolos de enchufes e interruptores AutoCAD® en formato DWG para completar planos eléctricos con tomas de corriente, mecanismos de mando y puntos de conexión de techo, pared y suelo. La lámina reúne distintas representaciones 2D que evitan tener que dibujar cada símbolo desde cero.
Además de interruptores simples, conmutadores y tomas múltiples, encontrarás referencias para alumbrado, ventiladores, cajas de conexiones, telefonía y receptáculos especiales. Las denominaciones originales aparecen en inglés.
Qué incluyen los símbolos de enchufes, interruptores y conexiones

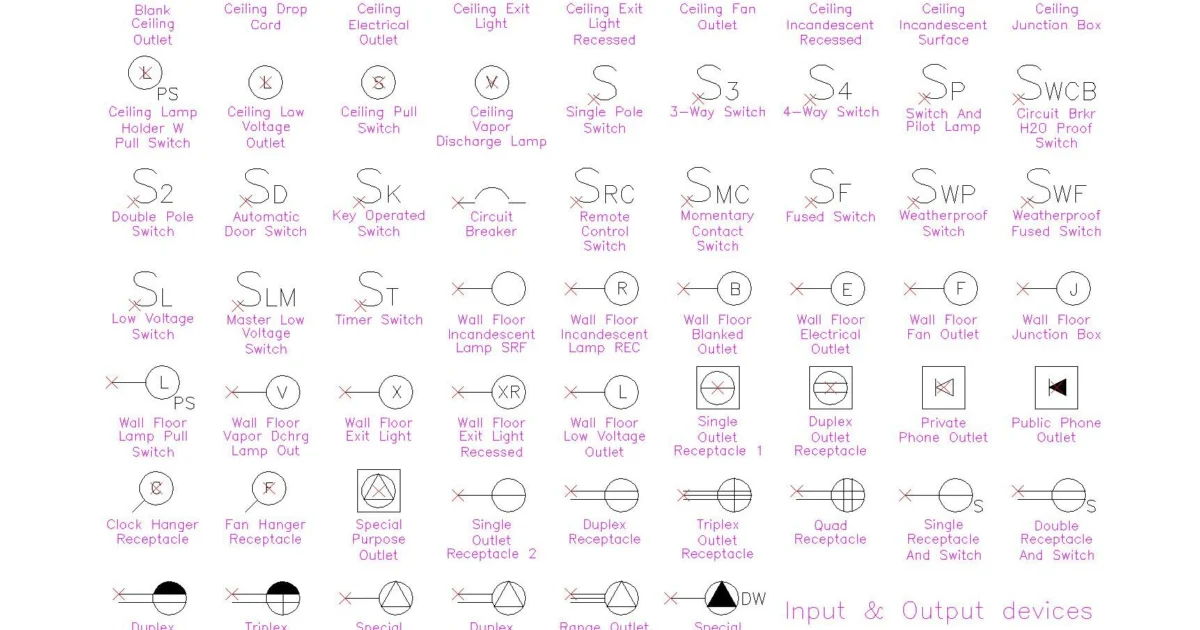

- Interruptores convencionales y conmutadores: interruptor simple (S), conmutador de tres vías (S3), conmutador de cuatro vías (S4), interruptor bipolar (S2) e interruptor con lámpara piloto (SP).
- Interruptores de accionamiento especial: interruptor automático de puerta (SD), accionado mediante llave (SK), de control remoto (SRC), de contacto momentáneo (SMC), temporizado (ST), de baja tensión (SL) y maestro de baja tensión (SLM).
- Interruptores de protección y condiciones especiales: interruptor automático de circuito, interruptor automático estanco al agua con referencia H2O (SWCB), interruptor con fusible (SF), resistente a la intemperie (SWP) y con fusible resistente a la intemperie (SWF).
- Tomas de corriente simples y múltiples: dos representaciones de toma simple, dos de toma doble, una toma triple y otra cuádruple. También aparecen tomas simples y dobles combinadas con interruptor.
- Tomas especiales y de telefonía: tomas para teléfono privado y público, receptáculo para reloj, receptáculo para ventilador y toma de uso especial.
- Salidas y conexiones de techo: salida sin mecanismo, salida con cable colgante, salida eléctrica, toma de baja tensión, caja de conexiones y salida para ventilador.
- Alumbrado de techo: luminaria de salida convencional y empotrada, luminaria incandescente empotrada y de superficie, lámpara de descarga de vapor, portalámparas con interruptor de tirador e interruptor de tirador independiente.
- Puntos eléctricos de pared o suelo: salida sin mecanismo, toma eléctrica, toma de baja tensión, caja de conexiones, salida para ventilador e interruptor de tirador para lámpara.
- Alumbrado de pared o suelo: lámpara incandescente de superficie (SRF), lámpara incandescente empotrada (REC), lámpara de descarga de vapor y luminarias de salida convencional y empotrada.
- Variantes inferiores parcialmente visibles: otras representaciones de tomas dobles y triples, toma especial, toma para cocina o equipo de cocción y símbolo con triángulo negro y referencia DW. Sus denominaciones completas no pueden confirmarse por el recorte de la lámina.
Cómo usar estos símbolos en un plano de instalación eléctrica
- Para completar un plano eléctrico de vivienda, puedes elegir entre tomas simples, dobles, triples o cuádruples y diferenciarlas de los mecanismos que combinan enchufe e interruptor.
- Al preparar una leyenda de mecanismos de mando, los símbolos S, S3, S4 y S2 permiten distinguir interruptores simples, conmutadores y mecanismos bipolares según lo especificado en el proyecto.
- Si el plano incluye circuitos con accionamiento especial, puedes localizar las referencias de interruptores temporizados, de llave, de contacto momentáneo o de control remoto sin confundir sus funciones.
- En instalaciones que requieren mecanismos con características específicas, las referencias de interruptores con fusible, estancos al agua y resistentes a la intemperie ayudan a seleccionar la denominación correspondiente. La idoneidad del dispositivo debe comprobarse en las especificaciones del proyecto.
- Para distribuir puntos de iluminación y ventilación, la leyenda separa las salidas de techo de las situadas en pared o suelo y distingue luminarias empotradas, de superficie, de descarga de vapor y salidas para ventiladores.
- Cuando necesitas documentar puntos de conexión auxiliares, las cajas de conexiones, tomas de baja tensión, receptáculos para reloj y ventilador y tomas telefónicas ofrecen referencias diferenciadas para la leyenda.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Símbolos de interruptores, enchufes y puntos eléctricos de techo, pared y suelo
- Representación
- 2D
- Tamaño
- 134,30 KB
- Acceso
- Gratis
Descargar símbolos eléctricos DWG
Si necesitas ampliar la simbología del plano, puedes consultar Símbolos de interruptores y conmutadores AutoCAD con tomas de corriente DWG. Allí encontrarás lámina de simbología eléctrica con numerosas combinaciones de interruptores, conmutadores, interruptores bipolares y tomas de corriente, incluidos mecanismos agrupados en distintas configuraciones. incorpora además un cuadro de elementos auxiliares con.
Si necesitas ampliar la simbología del plano, puedes consultar Símbolos eléctricos de interruptores, tomas y luminaria en DWG. Allí encontrarás conjunto de cinco referencias eléctricas diferenciadas mediante símbolos y etiquetas técnicas. incluye interruptores agrupados en una placa, un controlador de temperatura, una toma doble y una toma simple con interruptor.
Si quieres seguir completando el proyecto, puedes explorar más recursos de Símbolos eléctricos.
Preguntas frecuentes
¿Qué diferencia hay entre los símbolos S, S3, S4 y S2?
En esta leyenda, S identifica un interruptor simple, S3 un conmutador de tres vías, S4 uno de cuatro vías y S2 un interruptor bipolar. Elige el símbolo según la función del mecanismo prevista en el proyecto.
¿Qué símbolo corresponde a una toma doble, triple o cuádruple?
La lámina diferencia tomas dobles (Duplex), triples (Triplex) y cuádruples (Quad). También incluye dos representaciones de toma simple y mecanismos que combinan una toma con interruptor.
¿Qué diferencia hay entre los interruptores estancos, resistentes a la intemperie y con fusible?
La leyenda identifica por separado un interruptor automático estanco al agua (H2O), interruptores resistentes a la intemperie y variantes con fusible. Son referencias distintas; la imagen no especifica grados de protección ni características nominales.
¿Cómo copiar un símbolo eléctrico de este DWG a otro plano de AutoCAD?
Puedes trasladar el símbolo al dibujo de destino mediante las herramientas de copia de AutoCAD, comprobando antes si está definido como bloque o como geometría independiente.
- Abre el DWG y localiza el símbolo que necesitas.
- Selecciona el elemento y comprueba si es un bloque o un conjunto de entidades.
- Copia la selección y pégala en el dibujo de destino.
- Comprueba las unidades, el tamaño y la posición del símbolo antes de continuar.
