Descarga el detalle DWG de un electrodo de puesta a tierra formado por una pica vertical de acero galvanizado, un conductor de cobre desnudo y una arqueta registrable de hormigón. El dibujo en sección te permite incorporar a tus planos eléctricos la disposición de estos elementos enterrados sin tener que dibujarla desde cero.
La representación incluye la conexión entre el conductor y la pica, el terreno circundante y el pavimento superior. También conserva anotaciones técnicas originales en italiano con dimensiones de los componentes, algunas de las cuales requieren comprobación antes de utilizarlas en un proyecto.
Qué incluye este detalle DWG de electrodo de puesta a tierra
- Pica de puesta a tierra: electrodo vertical de acero galvanizado, con extremo inferior puntiagudo y una interrupción gráfica en su longitud. La anotación original indica 1500 × 50 × 5 × 50 mm, sin identificar individualmente cada dimensión.
- Conductor de cobre desnudo: trazado horizontal enterrado que continúa mediante un tramo vertical curvado hacia la pica. La etiqueta italiana indica Ø35mmq, correspondiente a una referencia de 35 mm² cuya notación original debe verificarse.
- Unión entre conductor y electrodo: conexión representada junto a la zona superior de la pica, con una pequeña pieza que podría corresponder a una abrazadera. No se especifica el sistema de fijación.
- Arqueta registrable: estructura de hormigón con tapa superior y paredes laterales que permite representar el acceso al punto de conexión. El dibujo la identifica como transitable por vehículos e indica unas dimensiones de 40 × 40 sin especificar la unidad.
- Terreno y pavimento: superficie superior con trama cuadriculada y terreno circundante representado mediante punteado, mostrando la disposición enterrada del electrodo.
- Anotaciones técnicas: tres líneas de llamada que identifican la arqueta, el conductor y la pica, con sus materiales y referencias dimensionales originales en italiano.

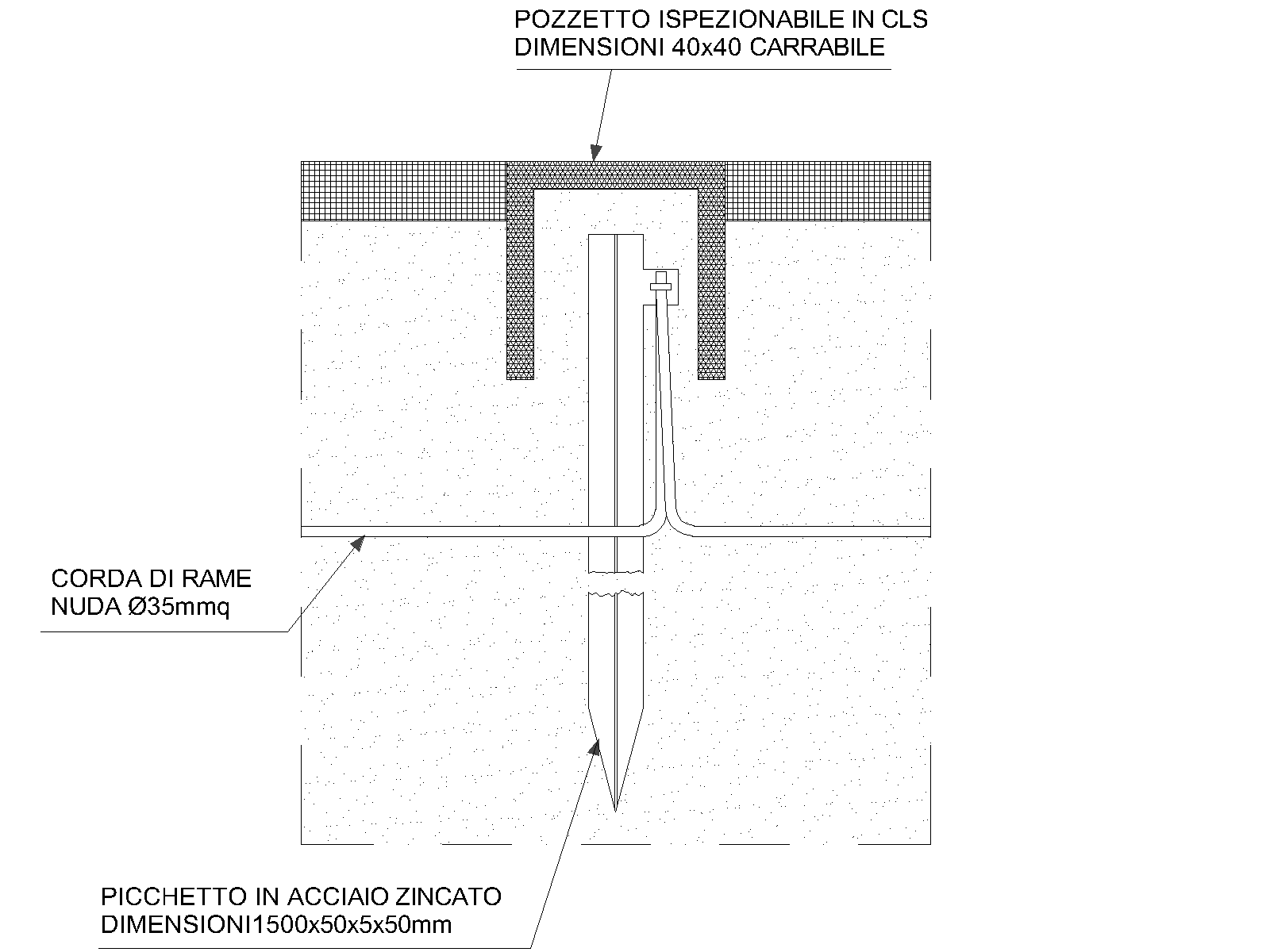

- Representación del detalle: dibujo 2D en sección que muestra la relación entre el electrodo, el conductor, la arqueta y el nivel del terreno.
Cómo utilizar este detalle de pica y arqueta en planos de puesta a tierra
- Representar una toma de tierra enterrada en un plano de instalaciones eléctricas, utilizando la sección para mostrar la posición de la pica respecto al terreno y a la arqueta de inspección.
- Documentar gráficamente la conexión entre un conductor de cobre desnudo y una pica de acero galvanizado, tomando como referencia el trazado horizontal y vertical del conductor y su punto de unión.
- Preparar detalles constructivos de arquetas de puesta a tierra, incorporando la tapa, las paredes de hormigón y la superficie pavimentada para mostrar cómo queda dispuesto el registro.
- Adaptar el detalle a la documentación de un proyecto eléctrico, comprobando previamente las dimensiones originales, las características de los materiales y los requisitos normativos aplicables.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- detalle
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Pica de acero galvanizado con conductor de cobre desnudo y arqueta registrable de hormigón
- Representación
- 2D
- Vistas incluidas
- Sección
- Tamaño
- 129.80 KB
- Acceso
- Gratis
Descargar detalle constructivo de electrodo de puesta DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿La pica de puesta a tierra del dibujo es de cobre?
No. La etiqueta original identifica una pica de acero galvanizado. El cobre desnudo corresponde al conductor que se conecta al electrodo, no al material de la pica.
¿Qué medidas tiene la arqueta de puesta a tierra?
El dibujo indica 40 × 40 para la arqueta registrable de hormigón, pero no especifica la unidad. No debe interpretarse automáticamente como centímetros sin comprobar el documento original.
¿Qué significa Ø35mmq en el conductor de cobre?
La abreviatura italiana mmq significa milímetros cuadrados y señala una sección de 35 mm². Sin embargo, el símbolo Ø suele indicar diámetro y su presencia junto a mmq hace que la anotación deba verificarse antes de utilizarla como especificación técnica.
¿Cómo compruebo las dimensiones del detalle en AutoCAD®?
Puedes medir la geometría del DWG y contrastarla con las anotaciones originales, pero primero debes comprobar las unidades del dibujo.
- Abre el DWG y localiza la pica, el conductor y la arqueta.
- Comprueba las unidades del archivo antes de interpretar cualquier distancia.
- Utiliza el comando DIST para medir entre dos puntos de referencia de un elemento.
- Compara el resultado con las anotaciones del detalle y comprueba si las unidades son coherentes.
- Si la medida no coincide o la anotación no especifica la unidad, no cambies la escala ni utilices ese valor para ejecutar la instalación sin verificarlo.
