Esta simbología de luminarias de techo y pared reúne siete símbolos de iluminación en un archivo DWG para incorporar a tus planos de instalaciones eléctricas. Incluye lámparas de araña, focos, luminarias colgantes, iluminación indirecta y diferentes tipos de apliques de pared.
La leyenda relaciona cada símbolo con su denominación técnica, lo que facilita reconocer las luminarias y preparar una leyenda de iluminación sin tener que dibujar cada representación desde cero. También permite distinguir los focos de techo de los de pared y reconocer la simbología de iluminación indirecta.
Qué incluye el DWG de símbolos de luminarias
- Lámpara de araña: símbolo formado por tres conjuntos circulares parcialmente superpuestos, identificado en la leyenda como lámpara de araña.
- Foco de iluminación: representación circular con líneas horizontales y verticales de referencia, correspondiente a un foco.
- Luminaria colgante: símbolo de dos círculos concéntricos con trazos diagonales que identifica una lámpara suspendida.
- Iluminación indirecta: representación mediante una línea horizontal gruesa, diferenciada de los símbolos de luminarias individuales.
- Aplique de pared: símbolo compuesto por un soporte lineal y un cuerpo semicircular, identificado como luminaria mural.
- Foco de pared: representación con soporte corto y cuerpo semicircular, distinta del foco de iluminación general.
- Luz de encuadre en pared: símbolo formado por una barra horizontal alargada y un soporte inferior, identificado como luminaria de encuadre.

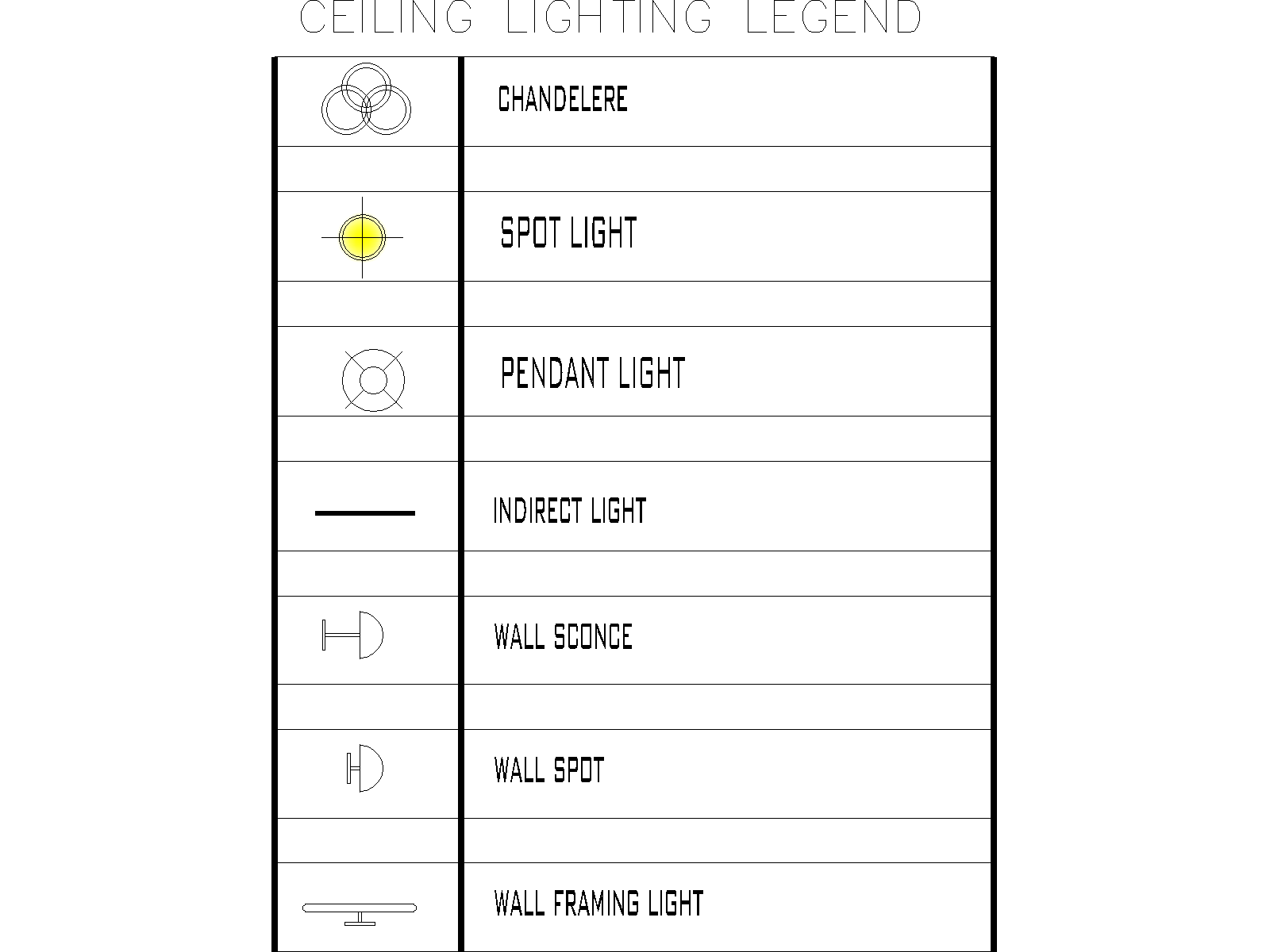

- Leyenda de iluminación: tabla de dos columnas que relaciona los siete símbolos con sus denominaciones técnicas originales en inglés.
Usos de los símbolos de iluminación en planos eléctricos
- Preparar la leyenda de un plano de iluminación: utiliza la correspondencia entre los siete dibujos y sus nombres para explicar qué representa cada símbolo empleado en el proyecto.
- Representar distintos tipos de luminarias de techo: los símbolos de lámpara de araña, foco y luminaria colgante permiten distinguir estos elementos en la documentación de iluminación interior.
- Completar la simbología de iluminación mural: los símbolos de aplique, foco de pared y luz de encuadre permiten identificar cada tipo sin confundirlos con los dispositivos de techo.
- Señalar la iluminación indirecta: su símbolo lineal permite diferenciar este tipo de iluminación de las luminarias representadas mediante círculos o semicírculos.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Leyenda de lámparas de araña, focos, luminarias colgantes y apliques de pared
- Representación
- 2D
- Tamaño
- 67.04 KB
- Acceso
- Gratis
Descargar simbología de luminarias de techo DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Los siete símbolos de luminarias son bloques independientes?
La imagen confirma siete símbolos diferentes, pero no permite saber si están guardados como bloques independientes. Abre el DWG y selecciona uno para comprobar si es un bloque, es decir, un conjunto de elementos tratado como un solo objeto, o geometría separada.
¿Cómo puedo utilizar solo un símbolo de luminaria en mi plano?
Puedes copiar el símbolo que necesites desde la leyenda al dibujo de tu instalación, siempre que su geometría se pueda seleccionar por separado.
- Abre el archivo DWG de la leyenda y el plano donde quieres colocar la luminaria.
- Selecciona la geometría del símbolo que necesitas, evitando las líneas y etiquetas de la tabla.
- Copia la selección y pégala en el plano de destino.
- Coloca el símbolo en la posición deseada y comprueba que conserva su geometría y tamaño.
¿Qué diferencia hay entre WALL SCONCE y WALL FRAMING LIGHT?
WALL SCONCE significa aplique de pared, mientras que WALL FRAMING LIGHT identifica una luz de encuadre en pared. En la leyenda, el primero tiene un cuerpo semicircular y el segundo se representa mediante una barra horizontal alargada con soporte inferior.
¿Puedo cambiar los nombres de las luminarias del inglés al español?
Sí, si las etiquetas del DWG son objetos de texto editables. Si están dibujadas como líneas, tendrás que sustituirlas por textos nuevos. Comprueba cómo están creadas antes de modificarlas y conserva la correspondencia entre cada símbolo y su nombre.
