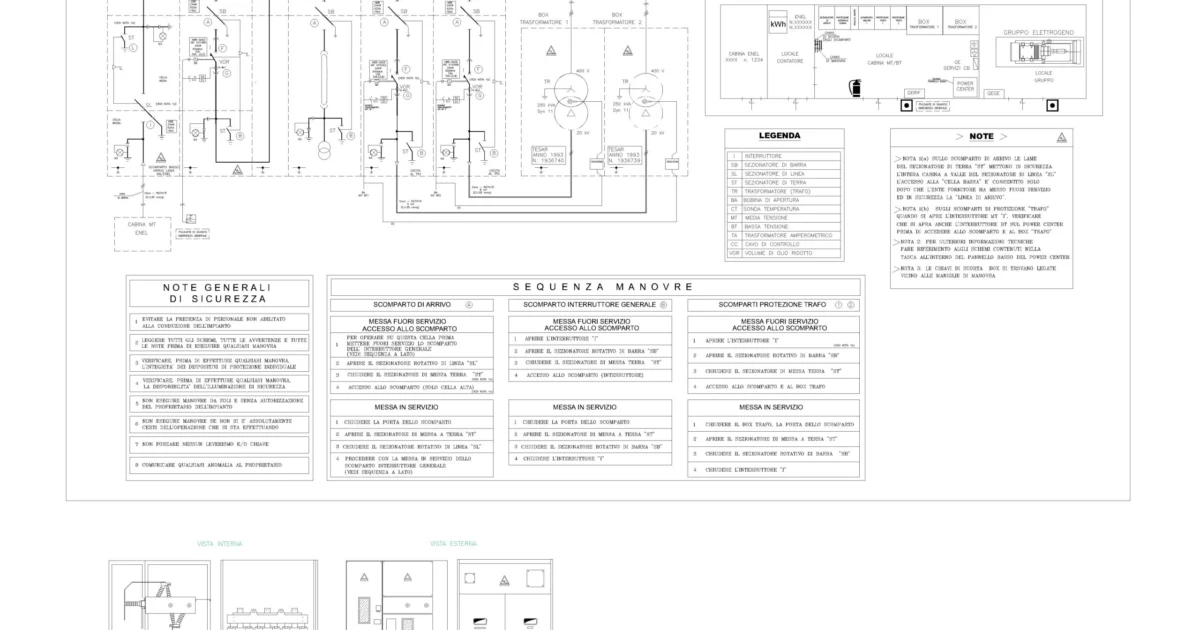

Descarga el esquema eléctrico de cabina de transformación y distribución en formato DWG para incorporar a tus dibujos técnicos una lámina con circuitos, transformadores, aparatos de maniobra y protecciones.
El recurso reúne conexiones eléctricas, símbolos de puesta a tierra, un equipo de medición identificado mediante kWh y una leyenda de componentes.
También incluye notas de seguridad y tablas en italiano sobre la puesta en servicio y fuera de servicio de distintos compartimentos eléctricos. Estas instrucciones forman parte del dibujo original y no deben utilizarse para realizar maniobras reales sin documentación técnica validada y personal autorizado.
Qué incluye este esquema DWG de cabina eléctrica
- Circuitos de distribución: esquema principal con líneas de conexión, derivaciones eléctricas y varios compartimentos delimitados mediante recuadros discontinuos.
- Transformadores eléctricos: dos conjuntos gráficos identificados mediante símbolos de devanados circulares, asociados a los circuitos representados. No se dispone de datos confirmados de potencia ni tensión nominal.
- Aparatos de maniobra: interruptores y elementos de seccionamiento distribuidos por los circuitos, junto con referencias al compartimento de llegada y al interruptor general.
- Protecciones eléctricas: componentes de protección asociados a los circuitos y un compartimento identificado específicamente para la protección del transformador.
- Puesta a tierra: varios símbolos de conexión a tierra incorporados en distintos puntos de los esquemas eléctricos.
- Medición de energía: representación de un equipo identificado mediante la abreviatura kWh, correspondiente al kilovatio-hora, dentro del esquema complementario de conexiones.
- Leyenda y notas técnicas: tabla de identificación de componentes y recuadro de anotaciones originales en italiano, acompañados de un esquema complementario de equipos y conexiones.
- Compartimentos de la cabina: referencias al compartimento de llegada, al del interruptor general y al de protección del transformador, cada uno identificado en la documentación de maniobras.
- Secuencias de maniobra: tabla con apartados de puesta fuera de servicio, puesta en servicio y acceso a compartimentos. Incluye dos secuencias para cada uno de los tres compartimentos identificados, aunque los pasos detallados no se han podido transcribir de forma completa.
- Indicaciones de seguridad: recuadro de notas generales de seguridad con instrucciones numeradas en italiano. Su contenido no acredita que los procedimientos sean aplicables a instalaciones españolas.
- Dibujos complementarios: dos representaciones parcialmente visibles en la zona inferior, identificadas en el original como vista interna y vista externa del equipamiento de la cabina.
Cómo aprovechar este esquema de cabina de transformación en AutoCAD®
- Preparar documentación gráfica de una cabina eléctrica utilizando los circuitos de distribución, símbolos de transformadores y conexiones representadas. El esquema sirve como referencia de dibujo, pero sus características técnicas deben comprobarse antes de adaptarlo a un proyecto.
- Organizar la representación de los compartimentos de llegada, interruptor general y protección del transformador, aprovechando los recuadros y las referencias gráficas para documentar los equipos de maniobra y protección.
- Completar una lámina de instalaciones eléctricas con símbolos de puesta a tierra, medición de energía y una leyenda de componentes, adaptando las denominaciones originales en italiano al español cuando sea necesario.
- Utilizar la distribución de las tablas de seguridad y secuencias de maniobra como referencia para preparar documentación técnica propia. Los procedimientos originales no deben reproducirse como instrucciones operativas sin verificación específica de la instalación, sus equipos y la normativa aplicable.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- esquema
- Familia
- Instalaciones Eléctricas
- Categoría
- Símbolos eléctricos
- Contenido
- Esquema de cabina eléctrica con transformadores, celdas de maniobra y secuencia de operaciones
- Tamaño
- 162.03 KB
- Acceso
- Gratis
Descargar esquema eléctrico de cabina de transformación DWG
¿Necesitas más símbolos para tu plano?
Preguntas frecuentes
¿Qué compartimentos eléctricos aparecen en el esquema de la cabina?
El dibujo identifica tres compartimentos: llegada, interruptor general y protección del transformador. Cada uno tiene su apartado en la tabla de secuencias de maniobra.
¿El esquema indica la potencia y la tensión de los transformadores?
No se han podido confirmar esos valores. Se distinguen dos conjuntos de símbolos de transformadores, pero las características eléctricas no son suficientemente legibles. No debes asignarles una potencia o tensión sin comprobar la documentación original.
¿Puedo seguir las secuencias de maniobra de esta cabina eléctrica?
No deben utilizarse como instrucciones operativas. Las secuencias están redactadas en italiano, algunos pasos no son legibles y no se ha comprobado su adecuación a una instalación concreta. Las maniobras eléctricas requieren procedimientos validados y personal autorizado.
¿Cómo puedo incorporar este esquema DWG a otro dibujo de AutoCAD?
Puedes insertar el archivo DWG en el dibujo de destino como bloque, es decir, como un conjunto de elementos que puedes seleccionar y colocar como una unidad. Comprueba las unidades y la escala de inserción antes de utilizarlo. Después verifica que los símbolos, las conexiones y los textos se muestran correctamente.
