Bloques AutoCAD de Esquema de Calefacción para Vivienda de Dos Plantas

Descarga gratis bloques AutoCAD de esquema de calefacción para vivienda de dos plantas. Incluye sistema bi-tubular, retornos invertidos y caldera estanca en formato DWG.

Esquema de Calefacción para Vivienda de Dos Plantas

Descarga Gratuita de Bloques AutoCAD de Esquema de Calefacción para Vivienda de Dos Plantas en formato DWG

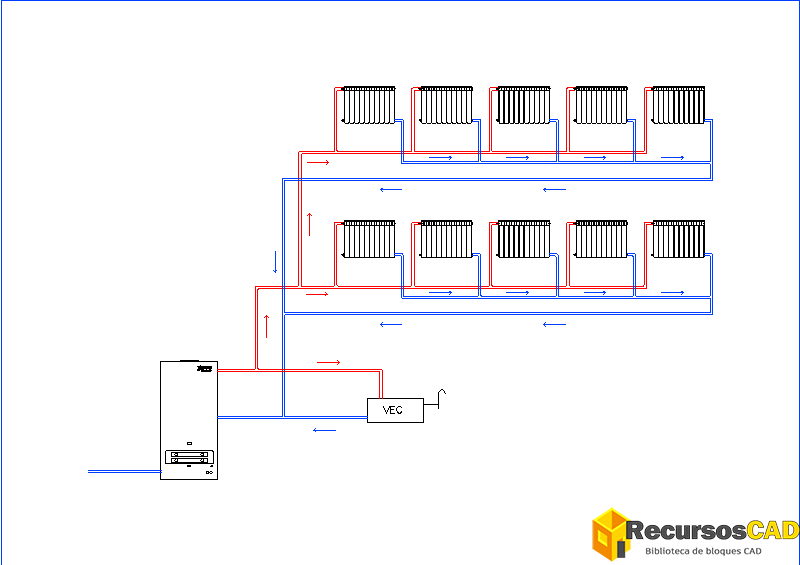

En el mundo de la calefacción, contar con un buen esquema de calefacción es fundamental para garantizar un sistema eficiente y funcional. Por ello, ofrecemos la oportunidad de descargar bloques AutoCAD de esquema de calefacción para una vivienda de dos plantas con cinco emisores por planta. Este esquema incluye un sistema bi-tubular, retornos invertidos, circulación forzada y una caldera estanca, todo en formato DWG gratuito.

Detalles del Esquema

El archivo que ofrecemos contiene:

  • Distribución clara de los emisores, permitiendo una fácil identificación y conexión.
  • Retornos invertidos, que optimizan el flujo del agua caliente y mejoran la eficiencia del sistema.
  • Un sistema bi-tubular, que proporciona un mejor control de la temperatura en cada planta.

Ventajas de Usar Este Esquema

  1. Facilidad de Instalación: Este esquema está diseñado para que los instaladores puedan realizar su trabajo de forma más eficiente, minimizando errores.
  2. Compatibilidad: Los bloques están optimizados para ser utilizados en diferentes proyectos de calefacción, lo que facilita su integración en sistemas existentes.
  3. Ahorro de Tiempo: Al utilizar un esquema de calefacción DWG ya elaborado, los profesionales pueden concentrarse en otros aspectos del diseño.

Aplicaciones del Bloque

Este bloque es ideal para proyectos de calefacción central, ya que proporciona una visión completa de la instalación. Además, puede ser utilizado en combinación con otros sistemas, como esquema de aerotermia DWG o esquemas de instalación de calefacción.

.
