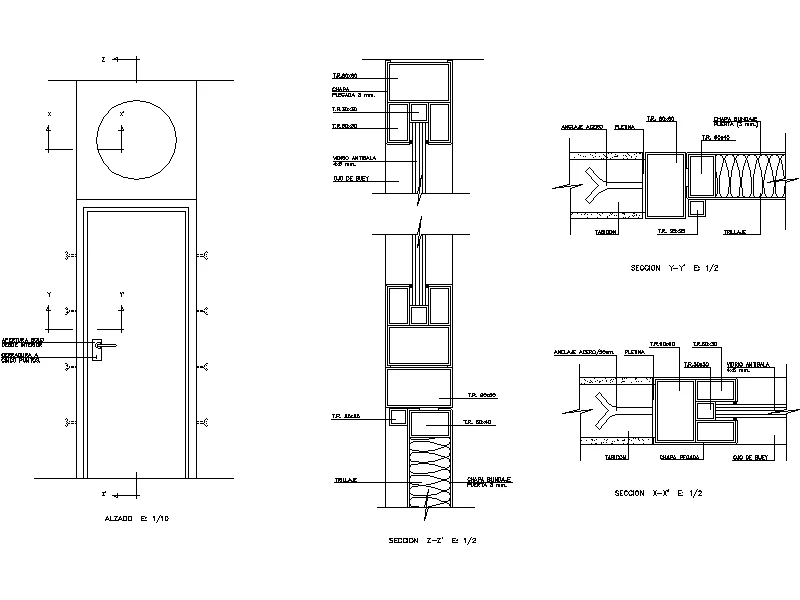

Este detalle constructivo de puerta en formato DWG muestra una puerta de una hoja con óculo circular superior, marco perimetral y puntos de fijación laterales. Puedes utilizarlo como referencia para representar el encuentro entre la carpintería y los elementos constructivos que la rodean, sin tener que dibujar todos los detalles desde cero.
El recurso incluye un alzado de la puerta y tres secciones ampliadas donde se representan los perfiles del marco, las piezas de unión y las zonas de contacto con los elementos contiguos. El dibujo general indica una escala de 1:10 y los detalles constructivos, de 1:2.
Qué incluye este detalle constructivo de puerta DWG
- Puerta de una hoja: panel rectangular con manilla lateral y placa rectangular de accionamiento.
- Óculo superior: abertura circular situada sobre la hoja de la puerta. No se especifica si lleva acristalamiento.
- Marco perimetral: conjunto de perfiles que rodean la puerta, con cavidades, solapes y piezas encajadas representadas en los detalles.
- Fijaciones laterales: varios puntos de sujeción dibujados junto al marco y piezas de unión en los encuentros constructivos. No se identifica el sistema exacto de anclaje.
- Encuentros de carpintería: un detalle vertical y dos detalles laterales que muestran la relación entre perfiles, uniones y elementos constructivos adyacentes.
- Rellenos y elementos contiguos: zonas delimitadas con trama ondulada y otras tramas constructivas, sin identificación confirmada de sus materiales.
- Representaciones y escalas: alzado general rotulado a escala 1:10 y tres secciones identificadas como Z-Z’, Y-Y’ y X-X’, rotuladas a escala 1:2.
Cómo aprovechar los detalles de esta puerta en tus planos
- Representar una puerta de una hoja con óculo circular en un plano de carpintería, utilizando como referencia su contorno, la posición de la manilla y el marco perimetral.
- Desarrollar el detalle de fijación del marco de una puerta, tomando como referencia los puntos de sujeción laterales y los encuentros representados, sin asumir que correspondan a un sistema de anclaje concreto.
- Dibujar encuentros entre perfiles de carpintería y elementos constructivos contiguos, apoyándote en las secciones ampliadas para representar cavidades, solapes y piezas de unión.
- Preparar documentación gráfica de carpintería con un dibujo general y detalles de mayor escala, manteniendo identificadas las secciones Z-Z', Y-Y' y X-X'.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- detalle
- Familia
- Detalles Constructivos
- Categoría
- Detalles de Carpintería
- Contenido
- Puerta de una hoja con óculo circular superior, perfiles de marco y detalles de fijación
- Vistas incluidas
- Alzado, Sección
- Tamaño
- 55.30 KB
- Acceso
- Gratis
Descargar detalle constructivo de puerta con óculo DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿El detalle incluye el sistema de anclaje de la puerta?
El dibujo muestra puntos de fijación laterales del marco y piezas de unión con los elementos constructivos contiguos. Sin embargo, no permite confirmar el tipo exacto de anclaje, por lo que debes comprobarlo antes de utilizarlo como solución constructiva.
¿Qué representan las secciones X-X', Y-Y' y Z-Z'?
Son tres detalles ampliados de los encuentros de carpintería. Permiten observar los perfiles del marco, sus cavidades, solapes y piezas de unión. Están rotulados a escala 1:2, mientras que el alzado general indica 1:10.
¿Cómo compruebo las medidas del detalle antes de utilizarlo?
Comprueba una dimensión conocida y las unidades del dibujo antes de adaptar el detalle a tu proyecto. Las escalas 1:10 y 1:2 indicadas en la lámina no confirman por sí solas el tamaño real de la geometría del archivo.
- Abre el DWG en AutoCAD® y localiza una dimensión cuya medida real conozcas.
- Comprueba las unidades configuradas en el dibujo.
- Mide la distancia entre los dos puntos que delimitan esa dimensión.
- Compara el resultado con la medida conocida antes de modificar el tamaño de cualquier elemento.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Puedo modificar los perfiles o el óculo circular de la puerta?
Depende de cómo esté organizada la geometría del DWG. Si sus elementos son editables, podrás adaptar los perfiles o el hueco circular a tu diseño. Comprueba primero si están agrupados en un bloque, es decir, un conjunto de objetos que AutoCAD trata como una unidad, y conserva una copia del original antes de modificarlo.
