Esta puerta abatible de una hoja en DWG permite representar un acceso con giro hacia la izquierda del dibujo, sin tener que trazar desde cero la hoja, los herrajes y su recorrido de apertura en AutoCAD®.

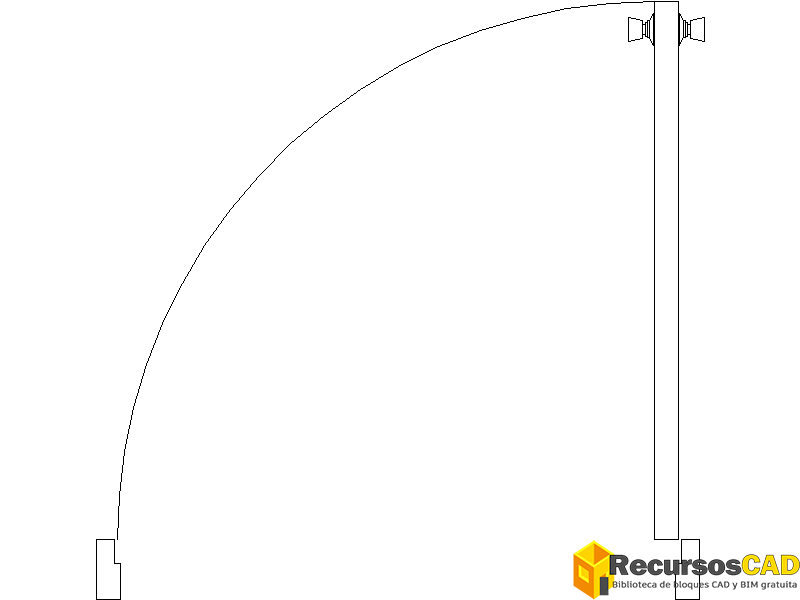

El dibujo en planta muestra una hoja rectangular abierta perpendicularmente al hueco, con dos herrajes enfrentados de forma acampanada, similares a pomos. Un arco indica el movimiento de apertura, mientras que los elementos rectangulares inferiores delimitan ambos extremos del paso.
Qué incluye este DWG de puerta abatible de una hoja
- Hoja abatible: una única hoja rectangular alargada, con el espesor representado mediante dos líneas paralelas y sin divisiones interiores.
- Herrajes de accionamiento: dos piezas enfrentadas, una a cada lado de la hoja y próximas al extremo libre. Sus contornos ensanchados recuerdan a pomos y están unidos a la hoja mediante pequeños elementos de conexión.
- Arco de apertura: recorrido curvo situado a la izquierda del dibujo, equivalente aproximadamente a un cuarto de circunferencia. Indica el espacio que ocupa la hoja durante su movimiento.
- Articulación lateral: zona de giro próxima al extremo inferior derecho de la representación, desde donde se desarrolla la apertura abatible.
- Delimitación del hueco: dos elementos rectangulares separados que representan gráficamente los extremos laterales del paso.
- Representación en planta: geometría de la puerta con sus herrajes y recorrido de apertura, sin cotas ni medidas que permitan confirmar su anchura real.
Cómo representar accesos con apertura hacia la izquierda
- Incorporar una puerta de una sola hoja a un plano de distribución arquitectónica. La representación permite dibujar un acceso abatible con el recorrido de giro hacia la izquierda sin reconstruir toda su geometría.
- Comprobar la disposición de la puerta respecto a los tabiques y elementos próximos. El arco de apertura ayuda a visualizar el espacio necesario para el movimiento de la hoja y detectar posibles interferencias gráficas.
- Representar accesos que requieran mostrar los herrajes de accionamiento a ambos lados de la hoja. Los dos elementos enfrentados aportan más detalle que una puerta dibujada únicamente con su hoja y arco de giro.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta abatible de una hoja con pomos enfrentados y arco de apertura hacia la izquierda
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 10.58 KB
- Acceso
- Gratis
Descargar puerta abatible de una hoja DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Qué anchura tiene esta puerta abatible de una hoja?
La imagen no incluye cotas que permitan confirmar su anchura. Abre el DWG, comprueba las unidades del dibujo y mide la distancia entre los extremos del hueco antes de utilizarlo en tu proyecto.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Cómo insertar esta puerta DWG en otro plano de AutoCAD?
Puedes insertar el archivo DWG como un bloque, es decir, un conjunto de elementos que se maneja como una sola unidad. Comprueba su tamaño y sitúa la zona de articulación en el extremo del hueco correspondiente.
¿Se puede invertir el sentido de apertura de esta puerta?
Sí, puedes modificar la geometría mediante una simetría para representar el arco de apertura al otro lado. Comprueba después que la posición de la articulación, los herrajes y el recorrido de giro correspondan al acceso que necesitas dibujar.
¿Los dos herrajes representados son pomos?
Su forma acampanada es compatible con una representación de pomos, pero el dibujo no permite confirmar el modelo ni el mecanismo exacto. Utilízalos como referencia gráfica, no como especificación de un herraje concreto.
