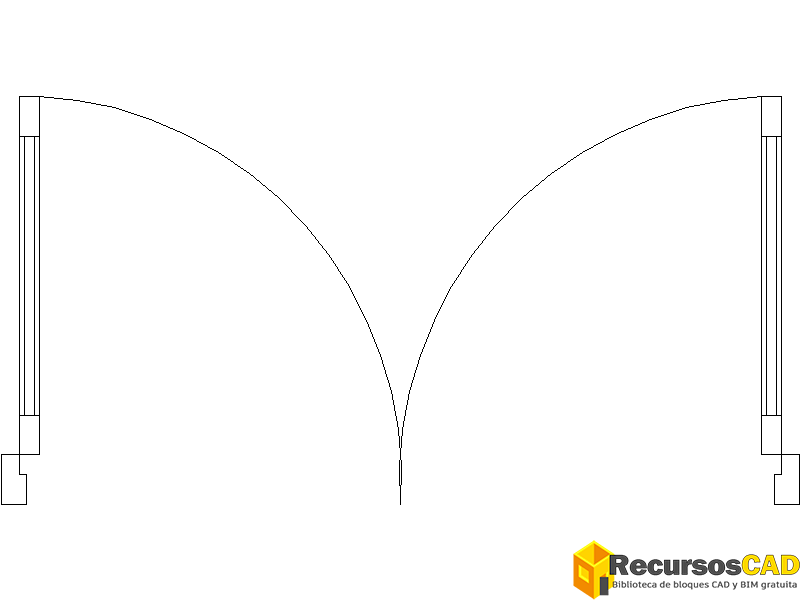

Esta puerta abatible de dos hojas simétricas en DWG permite representar un acceso doble en tus planos de AutoCAD® sin tener que dibujar desde cero las hojas y sus recorridos de apertura. El dibujo en planta muestra ambas hojas abiertas hacia lados opuestos, con un arco de giro para cada una.
Las hojas tienen forma rectangular alargada y presentan líneas interiores paralelas y remates en sus extremos. Los dos arcos convergen en el centro del hueco, mientras que los elementos rectangulares escalonados de los laterales delimitan los encuentros de la puerta con el cerramiento.
Qué incluye este DWG de puerta abatible de dos hojas
- Hojas abatibles: dos hojas rectangulares de geometría simétrica, situadas a ambos lados del eje central y representadas abiertas hacia extremos opuestos del hueco.
- Recorridos de apertura: dos arcos curvos, uno por cada hoja, que muestran el movimiento de giro desde los laterales hasta la zona central de encuentro.
- Articulaciones laterales: dos zonas de giro situadas en los extremos exteriores del hueco, correspondientes al movimiento independiente de cada hoja.
- Geometría interior: líneas longitudinales paralelas en ambas hojas y remates rectangulares en sus extremos. El dibujo no permite identificar con seguridad su composición constructiva ni la presencia de acristalamiento.
- Encuentros laterales: dos elementos rectangulares escalonados, uno a cada lado del hueco, que completan la representación de los extremos de la puerta.
- Representación en planta: composición simétrica con hojas, recorridos de giro y encuentro central. No aparecen cotas ni medidas que permitan confirmar la anchura del conjunto.
Cómo utilizar esta puerta doble en tus planos de arquitectura
- Representar accesos de dos hojas abatibles en planos de distribución. La geometría simétrica permite incorporar ambas hojas y sus recorridos de apertura sin dibujarlos individualmente desde cero.
- Estudiar el espacio necesario para abrir una puerta doble. Los dos arcos de giro ayudan a visualizar la zona ocupada por cada hoja y a comprobar gráficamente posibles interferencias con tabiques o elementos próximos.
- Definir la posición de una puerta doble dentro de un hueco arquitectónico. Los elementos laterales escalonados y la convergencia central de los recorridos sirven como referencias para colocar el dibujo respecto a los extremos del paso.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta abatible de dos hojas simétricas con apertura hacia ambos lados y arcos de giro centrales
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 28.58 KB
- Acceso
- Gratis
Descargar puerta abatible de dos hojas DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Qué anchura tiene esta puerta abatible de dos hojas?
El dibujo no incluye cotas que permitan confirmar la anchura total ni la de cada hoja. Abre el DWG, comprueba las unidades y mide la distancia entre los extremos del hueco antes de incorporarlo a tu proyecto.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Cómo insertar esta puerta doble en otro plano de AutoCAD?
Puedes insertar el DWG como un bloque, es decir, un conjunto de elementos que se maneja como una sola unidad. Sitúa la puerta entre los extremos del hueco y comprueba que ambas hojas y sus arcos de apertura queden correctamente orientados.
¿Se puede adaptar la puerta doble a un hueco de otra anchura?
Sí, puedes ajustar el tamaño de la representación en AutoCAD. Comprueba primero las unidades y las dimensiones originales; después verifica que las dos hojas mantengan las proporciones necesarias y que sus arcos de giro correspondan al hueco.
Consulta el manual detallado: Cómo escalar un bloque en AutoCAD paso a paso →
¿Las líneas interiores de las hojas representan cristales?
No se puede confirmar. Las líneas paralelas podrían representar distintos componentes de las hojas, pero el dibujo no identifica materiales ni acristalamiento. No las utilices como especificación constructiva sin comprobar el proyecto.
