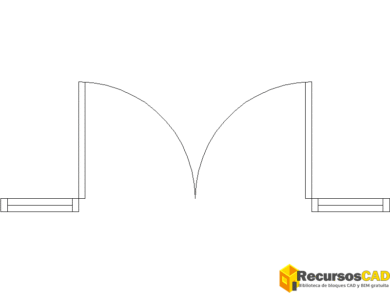

Si buscas puertas abatibles doble hoja para incorporar a un plano de AutoCAD®, aquí tienes un recurso DWG con una puerta de dos hojas simétricas y apertura central. Su representación en planta permite situar una puerta doble en un hueco sin tener que dibujar desde cero las hojas y sus recorridos de apertura.

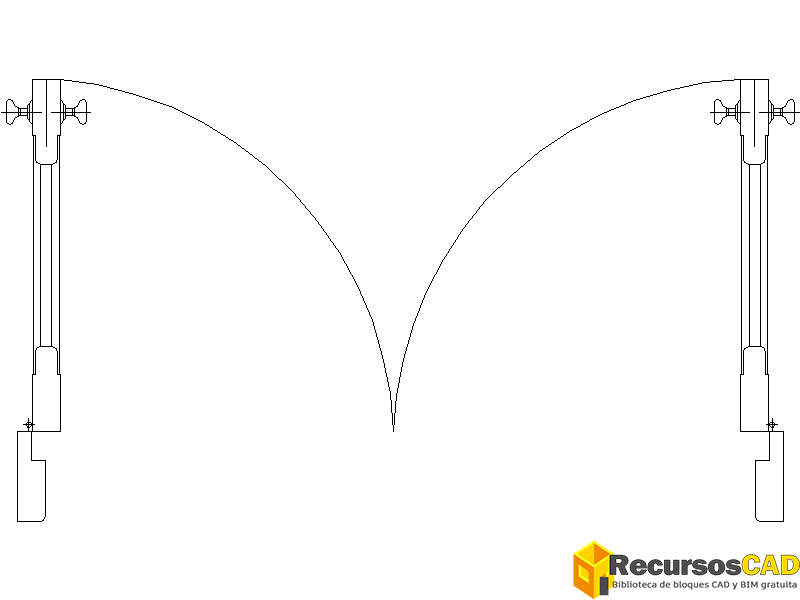

El dibujo incluye las articulaciones en los extremos laterales, dos arcos que indican el giro de cada hoja y los encuentros con el cerramiento. También aparecen pequeños elementos de herraje cuya función concreta no está especificada.
Qué incluye este bloque CAD de puerta doble abatible
- Conjunto de puerta: una puerta doble formada por dos hojas abatibles enfrentadas y dispuestas simétricamente respecto al centro del hueco.
- Hojas y articulaciones: dos hojas independientes con puntos de giro situados en extremos laterales opuestos.
- Apertura central: dos arcos de giro que representan el recorrido de las hojas y convergen hacia la zona central.
- Herrajes: pequeños componentes representados junto a los extremos superiores de ambas hojas, sin identificación de su mecanismo específico.
- Encuentros con el cerramiento: perfiles laterales escalonados que muestran la relación de la puerta con los dos extremos del hueco.
Cómo aprovechar esta puerta de dos hojas en tus planos
- Representar una puerta doble en la distribución arquitectónica de un edificio. Las dos hojas simétricas permiten mostrar la configuración del hueco sin dibujar cada elemento por separado.
- Estudiar el espacio necesario para la apertura. Los arcos de giro ayudan a visualizar el recorrido de cada hoja y comprobar gráficamente su relación con paredes y elementos próximos.
- Completar el dibujo de un hueco de paso con apertura central. Los encuentros laterales y las articulaciones sirven como referencia para colocar el conjunto respecto al cerramiento, después de comprobar las dimensiones del proyecto.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Tipo de recurso
- bloque
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta de dos hojas abatibles simétricas con apertura central y herrajes
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 32.55 KB
- Acceso
- Gratis
Descargar puerta doble abatible DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Cómo insertar esta puerta doble en un plano de AutoCAD?
Puedes incorporar el DWG a tu dibujo como un bloque, es decir, un conjunto de elementos que puedes colocar y mover como una sola pieza. Antes de insertarlo, comprueba las unidades del archivo y del proyecto para evitar diferencias de tamaño.
¿Cómo comprobar si la puerta tiene el ancho adecuado para mi hueco?
El dibujo no muestra cotas, por lo que debes medir la distancia entre los extremos laterales de la puerta en AutoCAD. Comprueba las unidades y compara el resultado con el ancho previsto en tu proyecto.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿La puerta permite representar la apertura de las dos hojas?
Sí. La representación en planta incluye dos arcos de giro, uno por cada hoja abatible, con articulaciones situadas en extremos opuestos. Estos arcos ayudan a visualizar el espacio ocupado durante la apertura, aunque debes comprobar las dimensiones reales del hueco.
¿Puedo cambiar el tamaño de la puerta para adaptarla a mi plano?
Puedes ajustar la escala de la geometría en AutoCAD, pero primero debes comprobar sus unidades y dimensiones. Si necesitas adaptar el ancho sin alterar otras proporciones, puede ser necesario editar la geometría en lugar de escalar todo el conjunto.
Consulta el manual detallado: Cómo escalar un bloque en AutoCAD paso a paso →
