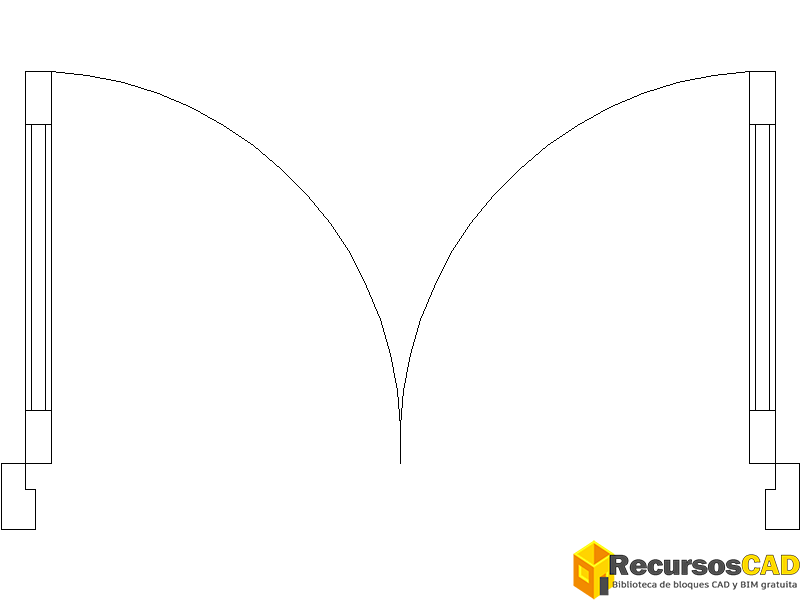

Si buscas una puerta abatible 2 hojas para incorporarla a un plano de AutoCAD®, este recurso DWG representa una puerta doble en planta, con apertura simétrica y encuentro central.nnEl dibujo muestra las dos hojas articuladas en extremos opuestos del hueco, sus perfiles rectangulares y los arcos que indican el recorrido de apertura.
Puedes aprovechar esta representación para dibujar accesos de doble hoja sin tener que trazar desde cero toda la geometría.
Qué incluye este dibujo DWG de puerta abatible doble
- Dos hojas abatibles: hojas rectangulares enfrentadas, dispuestas simétricamente respecto al eje central del hueco.
- Arcos de apertura: dos trazados curvos enfrentados que representan el barrido de giro de cada hoja.
- Articulaciones laterales: puntos de giro situados en los extremos opuestos de la abertura.
- Marco y encuentro central: elementos laterales del hueco y disposición de ambas hojas hacia una misma línea de encuentro.
Cómo aprovechar esta puerta doble en tus planos de AutoCAD
- Dibujar accesos de doble hoja en planos de distribución arquitectónica, utilizando la representación en planta para indicar la posición de la puerta dentro del hueco.
- Representar el espacio de apertura de cada hoja mediante sus arcos de giro, lo que ayuda a revisar gráficamente posibles interferencias con otros elementos del plano.
- Completar planos de puertas y carpintería con una solución de apertura simétrica, mostrando las articulaciones laterales y el encuentro central entre ambas hojas.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta doble abatible con hojas simétricas y arcos de giro enfrentados
- Representación
- 2D
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 28.82 KB
- Acceso
- Gratis
Descargar puerta abatible de dos hojas DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Cómo puedo insertar esta puerta DWG en otro plano de AutoCAD?
Puedes insertar el archivo DWG como bloque en tu dibujo. Comprueba las unidades, el tamaño y la orientación al colocarlo. No se ha confirmado que el archivo ya contenga un bloque definido.
¿Cómo compruebo si la puerta doble cabe en el hueco?
Mide la anchura de la puerta en el dibujo y compárala con la del hueco. La imagen no incluye cotas, por lo que debes comprobar las unidades antes de ajustar su tamaño.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Las dos hojas de esta puerta son de cristal?
No se puede confirmar. El dibujo representa dos hojas abatibles con apertura simétrica, pero no incluye indicaciones que permitan identificar el acristalamiento ni el material del marco.
