Si buscas una puerta abatible doble hoja para incorporarla a tus planos de AutoCAD®, este recurso DWG representa una puerta de dos hojas simétricas con apertura central. Puedes utilizar su geometría como referencia para dibujar un hueco de paso sin tener que trazar desde cero las hojas y sus arcos de giro.

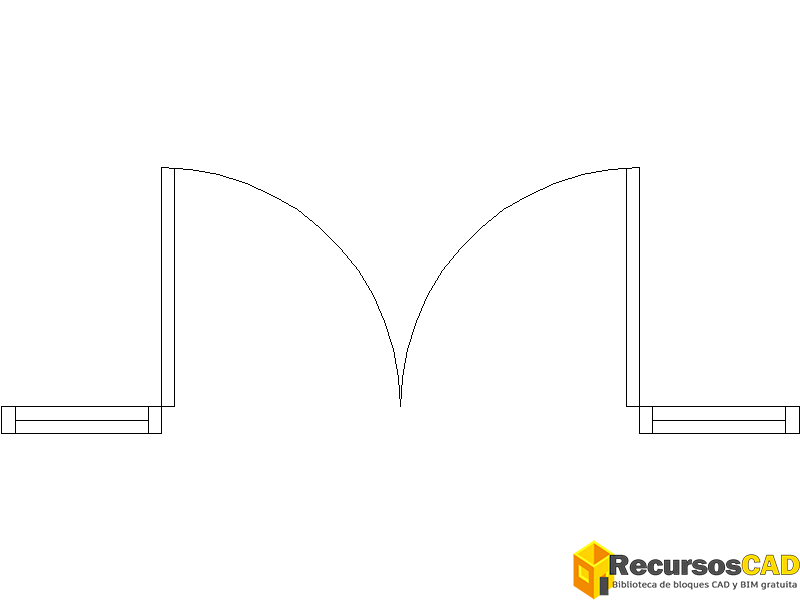

La representación en planta muestra los puntos de articulación en lados opuestos y dos encuentros laterales rectangulares con divisiones interiores. Estos elementos permiten situar la puerta respecto al cerramiento y visualizar el espacio necesario para su apertura.
Qué incluye este bloque CAD de puerta abatible de dos hojas
- Conjunto de puerta: una puerta doble formada por dos hojas abatibles enfrentadas, con disposición simétrica y apertura central.
- Hojas abatibles: dos perfiles rectos y estrechos, articulados en extremos laterales opuestos del hueco.
- Arcos de apertura: dos recorridos curvos de aproximadamente un cuarto de circunferencia que muestran el giro de cada hoja y convergen hacia el centro.
- Articulaciones laterales: dos extremos de giro situados a ambos lados del conjunto, sin detalles suficientes para identificar los herrajes concretos.
- Encuentros con el cerramiento: dos elementos rectangulares horizontales, uno en cada extremo del hueco, con divisiones interiores representadas mediante líneas paralelas.
Cómo utilizar esta puerta doble en la distribución de espacios
- Dibujar un acceso de dos hojas en un plano arquitectónico. La disposición simétrica permite representar una puerta con apertura central sin construir por separado toda su geometría.
- Comprobar el espacio de giro junto a paredes, tabiques o mobiliario. Los dos arcos de apertura ayudan a visualizar el recorrido de las hojas y detectar posibles interferencias en la distribución.
- Situar una puerta doble respecto a los extremos de un hueco. Los encuentros rectangulares laterales sirven de referencia gráfica para ajustar su posición, una vez comprobadas las dimensiones y unidades del dibujo.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta de dos hojas simétricas con apertura central y encuentros laterales rectangulares
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 28.26 KB
- Acceso
- Gratis
Descargar puerta doble abatible DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Cómo insertar esta puerta de doble hoja en AutoCAD?
Puedes incorporar el archivo DWG a tu plano como un bloque, es decir, un conjunto de elementos que se pueden seleccionar y colocar como una sola pieza. Comprueba las unidades de ambos dibujos y sitúa la puerta en el hueco correspondiente.
¿Cómo saber si esta puerta doble cabe en el hueco del plano?
Debes medir el ancho total del conjunto porque el dibujo no incluye cotas. Comprueba las unidades y mide la distancia entre los extremos exteriores de los encuentros laterales para compararla con el hueco disponible.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Qué representan los dos arcos curvos de la puerta?
Representan el recorrido de apertura de las dos hojas abatibles, que giran desde extremos laterales opuestos hacia la zona central. Te ayudan a comprobar gráficamente si las hojas podrían interferir con paredes o mobiliario, siempre que las dimensiones del dibujo sean correctas.
¿Se puede adaptar el ancho de esta puerta doble a otra medida?
Puedes modificar su geometría en AutoCAD, pero primero comprueba las unidades y el ancho actual. Si necesitas cambiar solo la anchura y conservar las proporciones de otros elementos, tendrás que editar la geometría en lugar de aplicar una escala uniforme a todo el conjunto.
