Esta puerta de una hoja abatible en DWG permite incorporar a tus planos de AutoCAD® un acceso con tiradores y recorrido de apertura, sin tener que dibujar toda su geometría desde cero.

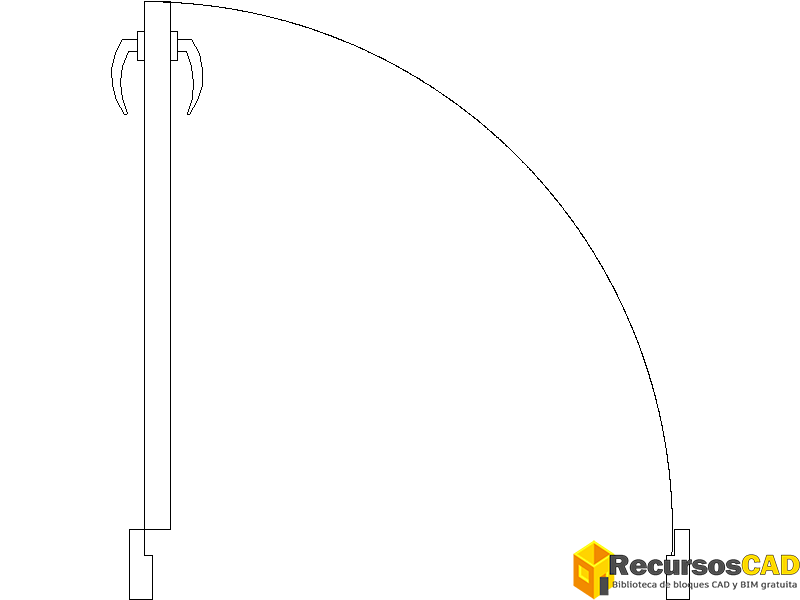

El dibujo 2D en planta representa una hoja rectangular con dos tiradores curvos enfrentados, situados cerca del extremo libre. Un arco muestra su movimiento de giro lateral, mientras que los elementos rectangulares inferiores delimitan el hueco.
Es una representación útil para mostrar tanto la posición de la puerta como el espacio que necesita al abrirse.
Qué incluye este bloque CAD de puerta abatible con tiradores
- Hoja abatible: una única hoja rectangular alargada, con el espesor representado mediante líneas paralelas y posición abierta respecto al hueco.
- Tiradores curvos: dos tiradores enfrentados, uno a cada lado de la hoja y próximos a su extremo libre, acompañados de pequeñas piezas rectangulares de unión.
- Recorrido de apertura: un arco de aproximadamente un cuarto de circunferencia que representa el desplazamiento de la hoja mediante giro lateral.
- Articulación lateral: zona de giro situada junto al extremo inferior izquierdo del conjunto, desde donde se representa el movimiento de apertura.
- Delimitación del hueco: dos contornos rectangulares separados que señalan los extremos laterales del paso.
- Representación arquitectónica: dibujo 2D en planta, sin acristalamiento representado ni cotas que permitan confirmar las dimensiones reales.
Dónde utilizar esta puerta con tiradores en tus planos
- Dibujar accesos de una sola hoja en planos de distribución arquitectónica. La geometría permite representar la puerta abatible, sus tiradores y la posición de apertura sin construir cada elemento desde cero.
- Comprobar gráficamente el espacio de giro disponible junto a tabiques y otros elementos del plano. El arco de apertura ayuda a visualizar si el recorrido dibujado invade una zona que necesitas mantener despejada.
- Representar una puerta con tiradores a ambos lados de la hoja cuando el plano necesita mostrar ese detalle, evitando sustituirla por un símbolo genérico sin herrajes.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta abatible de una hoja con tiradores curvos a ambos lados y arco de apertura
- Representación
- 2D
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 13.48 KB
- Acceso
- Gratis
Descargar puerta abatible de una hoja DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Qué medidas tiene esta puerta de una hoja?
La imagen no incluye cotas que permitan confirmar su anchura. Para conocer las dimensiones reales, abre el DWG, comprueba las unidades y mide la distancia entre los extremos del hueco antes de utilizarla en tu plano.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Cómo insertar esta puerta DWG en un plano de AutoCAD?
Puedes incorporar el archivo DWG a otro dibujo como un bloque, es decir, un conjunto de elementos que se maneja como una sola unidad. Comprueba su tamaño y coloca la articulación lateral en el extremo del hueco correspondiente.
¿Se puede cambiar el sentido de apertura de la puerta?
Sí, puedes modificar la representación mediante una simetría de su geometría. Asegúrate de que la hoja, los dos tiradores y el arco de apertura queden correctamente orientados respecto al hueco.
¿Esta puerta sirve para representar una entrada principal?
Puedes utilizar su representación en el plano de un acceso principal si la configuración corresponde a tu proyecto. Sin embargo, el dibujo no confirma que sea una puerta exterior ni especifica materiales, dimensiones o características de seguridad.
