Detalle de escalera de un tramo DWG con barandilla y anclajes

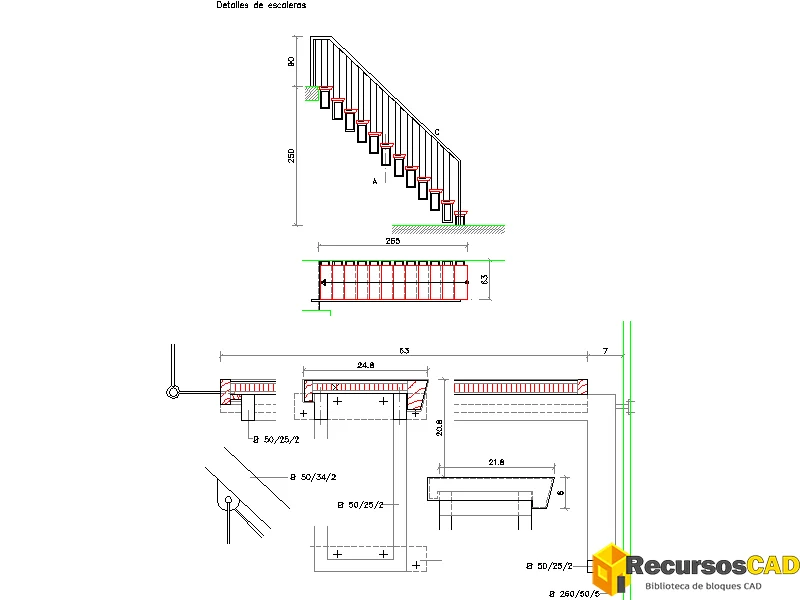

Descarga este detalle de escalera de un tramo DWG con peldaños regulares, barandilla de montantes verticales y varios encuentros constructivos ampliados. La lámina reúne alzado, sección y detalle constructivo, con cotas generales y parciales, perfiles y puntos de fijación que ayudan a completar la representación técnica sin tener que redibujar cada elemento desde cero.

Qué incluye este detalle de escalera

• Un tramo recto con peldaños regulares
• Barandilla con montantes verticales repetidos
• Cotas generales y parciales visibles
• Perfiles indicados en varios encuentros
• Detalles ampliados de fijaciones y anclajes
• Alzado, sección y detalle constructivo

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el dibujo con `INSERT` y coloca la escalera de un tramo en la zona del plano donde necesites trabajar el alzado, la sección o el detalle constructivo. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Comprueba la escala y las unidades del dibujo antes de continuar para que las cotas y los encuentros de fijación mantengan coherencia con tu proyecto.
3. Ajusta la posición con `MOVE` procurando conservar juntos los peldaños, la barandilla y los detalles ampliados que necesites utilizar.

Cómo editar el detalle de escalera en AutoCAD

1. Usa `MOVE` para recolocar el conjunto o alguno de los detalles ampliados sin alterar su geometría.
2. Aplica `ROTATE` si necesitas cambiar la orientación de la escalera o de un encuentro constructivo dentro del plano.
3. Si debes modificar el tamaño global, utiliza `SCALE` sabiendo que cambiará proporcionalmente todo el conjunto y no una sola dimensión.
4. Si necesitas editar elementos individuales, puedes aplicar `EXPLODE`; al hacerlo, el elemento dejará de funcionar como bloque.

Aplicaciones en planos y detalles constructivos

• Completar la representación de una escalera recta en planos de arquitectura.
• Consultar encuentros de fijación y perfiles incluidos en los detalles ampliados.
• Apoyar la definición de barandilla, peldaños y cotas en alzados y secciones.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 43.07 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 43.07 KB

Compartido por Admin

27 descargas Reportar recurso
