Detalle de escalera recta con peldaños y apoyos estructurales DWG

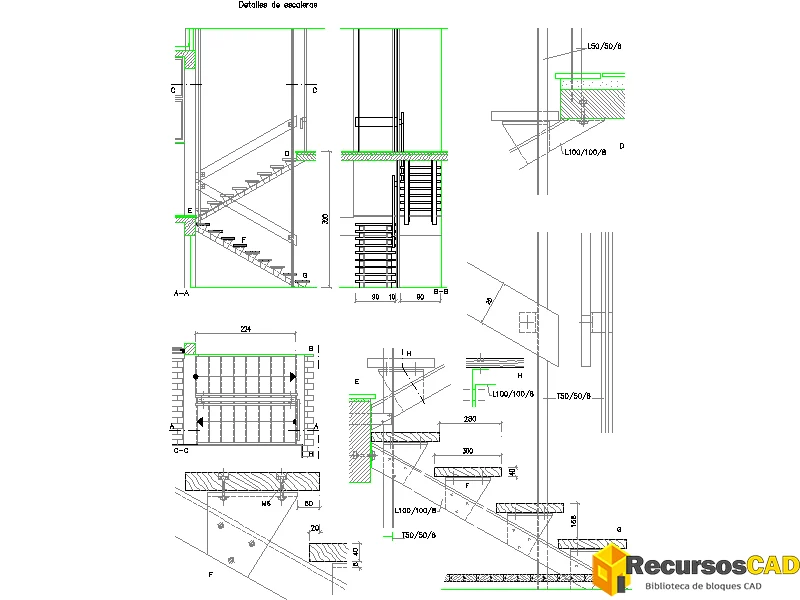

Descarga este detalle de escalera recta con peldaños y detalles de apoyos estructurales, formado por un tramo principal acompañado de varios encuentros ampliados. El dibujo reúne planta, alzado, sección y detalle constructivo, con cotas, perfiles y uniones vinculadas a los extremos y a la estructura inclinada.

Puedes utilizarlo para desarrollar la escalera y consultar de forma conjunta cómo se relacionan sus apoyos con el resto del conjunto.

Qué incluye este detalle de escalera

• Tramo recto con sucesión regular de peldaños
• Elementos inclinados asociados a la estructura
• Cotas distribuidas en el conjunto
• Varios apoyos representados en encuentros ampliados
• Perfiles vinculados a extremos y uniones
• Planta, alzado, sección y detalle constructivo

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el dibujo con `INSERT` y sitúa el tramo principal en la zona del proyecto donde deba integrarse la escalera.
2. Comprueba las unidades y la escala antes de continuar para mantener coherentes los peldaños, las cotas y los encuentros representados.
3. Usa `MOVE` para colocar la planta, el alzado, la sección o los detalles constructivos donde necesites trabajar cada representación.

Cómo editar el detalle de escalera en AutoCAD

1. Recoloca con `MOVE` los encuentros ampliados de apoyo o perfil que necesites reorganizar alrededor del tramo principal.
2. Aplica `ROTATE` si un detalle de unión o apoyo necesita otra orientación dentro de la composición del plano.
3. Si debes modificar el tamaño global del conjunto, utiliza `SCALE`; este comando cambia proporcionalmente toda la geometría y no una única dimensión.

Aplicaciones en planos y detalles

• Desarrollar una escalera recta cuando el proyecto requiera definir un único tramo principal.
• Consultar encuentros de apoyo al preparar detalles constructivos relacionados con los extremos de la escalera.
• Relacionar perfiles y uniones con la geometría general al completar la documentación técnica.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 90.67 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 90.67 KB

Compartido por Admin

26 descargas Reportar recurso
