Detalle de escalera recta con barandillas modulares y apoyos DWG

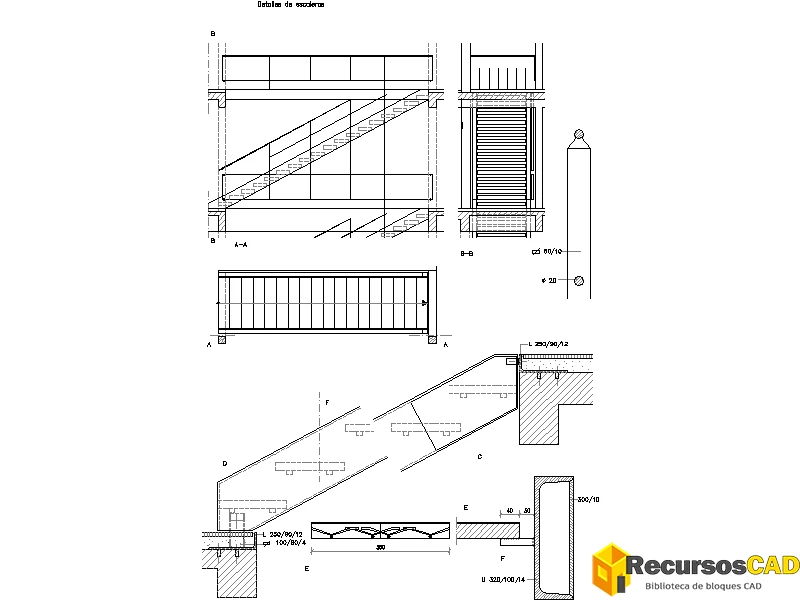

Descarga este detalle de escalera recta de un tramo con barandillas modulares y detalles de apoyo, acompañado de varias ampliaciones constructivas. El dibujo muestra peldaños regulares, cotas, perfiles y encuentros situados en los extremos y bajo el tramo inclinado.

La planta, el alzado y los detalles constructivos permiten trabajar la geometría principal y revisar de forma separada los puntos de apoyo y anclaje más relevantes.

Elementos representados en el dibujo

• Un tramo recto con peldaños regulares
• Barandillas divididas en paños rectangulares
• Cotas asociadas a la geometría principal
• Varios perfiles vinculados a los apoyos
• Encuentros ampliados en extremos y zona inferior
• Planta, alzado y detalle constructivo

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el dibujo con `INSERT` y coloca el tramo principal en la zona donde deba integrarse la escalera dentro del proyecto.
2. Comprueba las unidades y la escala antes de continuar para mantener coherencia entre peldaños, cotas, perfiles y apoyos.
3. Usa `MOVE` para situar la planta, el alzado o los detalles constructivos según la parte del dibujo que necesites incorporar.

Cómo editar el detalle de escalera en AutoCAD

1. Recoloca con `MOVE` los encuentros ampliados si necesitas separar los detalles de apoyo del dibujo principal.
2. Aplica `ROTATE` cuando un perfil o encuentro constructivo deba orientarse de otra forma dentro de la composición.
3. Si necesitas cambiar el tamaño global del conjunto, utiliza `SCALE`; el comando modifica proporcionalmente toda la geometría y no una única dimensión.

Dónde puede utilizarse este detalle

• Desarrollar una escalera recta cuando el proyecto requiera un único tramo principal.
• Consultar los encuentros inferiores y de extremo al resolver apoyos dentro del plano.
• Relacionar la barandilla modular con la geometría de la escalera durante la definición del conjunto.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 50.1 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 50.1 KB

Compartido por Admin

29 descargas Reportar recurso
