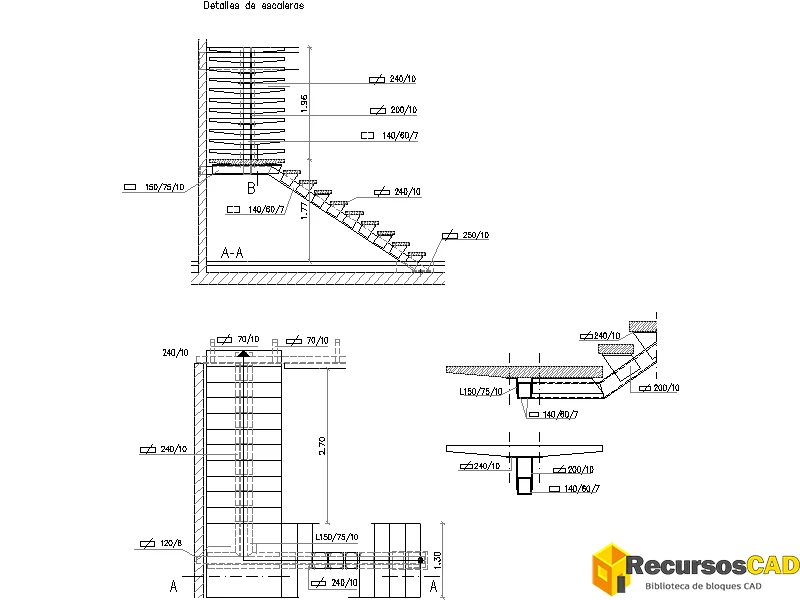

Descarga este detalle de escalera de dos tramos con descansillos DWG, resuelto mediante dos recorridos perpendiculares unidos en una zona de giro. El dibujo incorpora peldaños, cotas y varios perfiles vinculados a la estructura, además de encuentros ampliados de apoyo y conexión.
La combinación de planta, alzado, sección y detalle constructivo permite trabajar tanto la geometría general como las uniones más específicas del conjunto.
Elementos incluidos en el detalle
- Dos tramos dispuestos perpendicularmente
- Zona de giro con descansillo
- Peldaños representados en ambos tramos
- Cotas asociadas a la geometría de la escalera
- Varios perfiles vinculados a la estructura
- Encuentros ampliados de apoyos y uniones
Cómo insertar el detalle de escalera DWG en AutoCAD®
- Inserta el dibujo con `INSERT` y sitúa la zona de giro donde deban encontrarse los dos tramos dentro de tu proyecto.
- Comprueba las unidades y la escala antes de continuar para mantener coherentes los peldaños, las cotas y los perfiles representados.
- Usa `MOVE` para colocar la planta, el alzado, la sección o los detalles constructivos en la zona del plano donde necesites trabajar cada representación.
Cómo editar la escalera de dos tramos en AutoCAD
- Utiliza `MOVE` para recolocar los encuentros ampliados de apoyo o conexión sin alterar la disposición perpendicular de los dos tramos.
- Aplica `ROTATE` cuando necesites orientar un perfil o detalle constructivo de acuerdo con la composición de tu plano.
- Si debes modificar el tamaño global del conjunto, utiliza `SCALE`; este comando cambia proporcionalmente toda la geometría y no una única dimensión.
Aplicaciones en planos de escaleras
- Desarrollar escaleras que cambian de dirección mediante dos tramos en ángulo recto.
- Resolver la coordinación entre el descansillo y los recorridos antes y después del giro.
- Consultar apoyos, perfiles y conexiones al preparar detalles constructivos del proyecto.
Descargar escalera DWG
Completa tu proyecto con más detalles de escaleras DWG

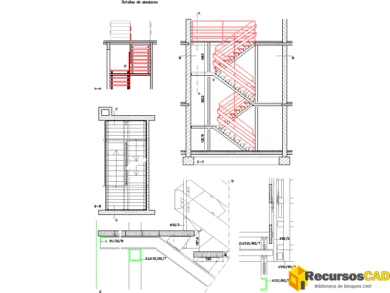

Si necesitas ampliar la simbología del plano, puedes consultar Detalle de escalera de tres tramos con peldanos DWG y descansillos. Allí encontrarás detalle técnico de una escalera desarrollada en tres tramos inclinados sucesivos conectados mediante descansillos. se representan peldaños y barandillas a lo largo del recorrido, junto con varios detalles independientes de.

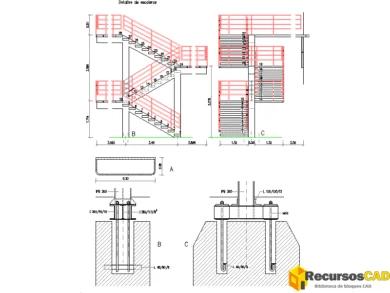

Si necesitas ampliar la simbología del plano, puedes consultar Escalera con descansillos DWG de varios tramos y detalles de unión. Allí encontrarás detalle acotado de una escalera formada por varios tramos enlazados mediante descansillos. la lámina muestra peldaños, barandillas continuas y varios encuentros constructivos ampliados asociados a apoyos y uniones.
Si quieres seguir completando el proyecto, puedes explorar más recursos de Detalle de Escaleras.
