Escalera recta con desembarco y barandilla superior DWG

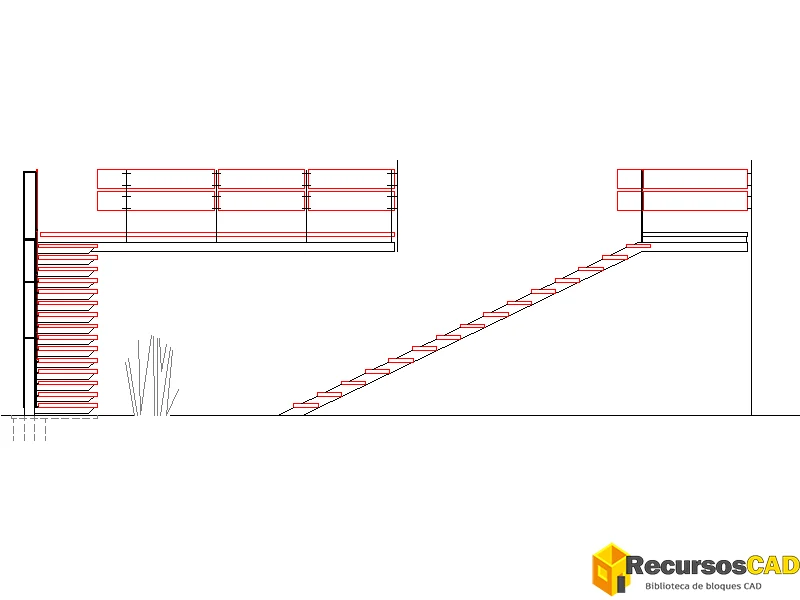

Descarga este detalle de escalera recta en DWG con desembarco superior, peldaños continuos y barandilla organizada en varios paños. El conjunto aparece en alzado, vista frontal y vista lateral, e incluye la estructura inclinada situada bajo los peldaños.

Puedes incorporarlo como base de trabajo para completar la representación de una escalera AutoCAD® y desarrollar el encuentro con la plataforma superior sin redibujar toda la geometría.

Elementos representados en la escalera

• Tramo recto con peldaños continuos
• Desembarco superior prolongado horizontalmente
• Estructura inclinada bajo los peldaños
• Barandilla superior dividida en varios paños
• Alzado, vista frontal y vista lateral

Cómo insertar la escalera recta DWG en AutoCAD

1. Inserta el dibujo con `INSERT` y coloca el tramo de escalera de forma que el desembarco superior coincida con la zona de llegada prevista en tu plano. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Comprueba las unidades y la escala antes de continuar para mantener proporcionados los peldaños, la estructura inclinada y la plataforma superior.
3. Ajusta la posición con `MOVE` utilizando la vista que mejor encaje con la representación que estés desarrollando.

Cómo editar la escalera recta en AutoCAD

1. Usa `MOVE` para recolocar el conjunto conservando la relación entre el tramo inclinado y el desembarco superior.
2. Aplica `ROTATE` si necesitas cambiar la orientación general de la representación dentro del plano.
3. Si debes variar el tamaño del conjunto, utiliza `SCALE`; este comando modifica proporcionalmente toda la geometría y no una única dimensión.

Dónde puede ayudarte este dibujo

• Completar la representación de una escalera recta con llegada a un nivel superior.
• Consultar la relación entre el tramo inclinado y la plataforma de desembarco.
• Incorporar la barandilla superior y su división en paños dentro del desarrollo del plano.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 36.92 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 36.92 KB
