Puerta interior con fijo superior y detalles DWG

Descarga este bloque de puerta interior con fijo superior y detalles para AutoCAD

Este detalle de puerta interior con fijo superior en DWG te permite incorporar a tu documentación un dibujo de carpintería sin tener que representar desde cero la hoja, el marco y sus encuentros constructivos. Incluye una puerta de una hoja con manilla lateral, un fijo rectangular superior y un travesaño horizontal que separa ambos elementos.

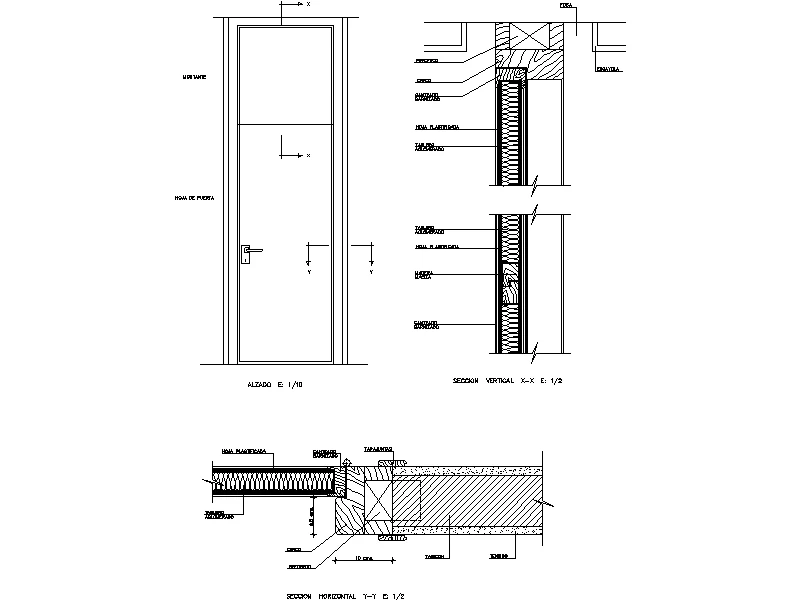

El recurso muestra un alzado a escala 1:10 y dos secciones constructivas a escala 1:2. Estas representaciones ayudan a entender cómo se dispone el cerco respecto al cerramiento y cómo se resuelven gráficamente sus encuentros superior y lateral.

Qué incluye este bloque CAD de puerta interior con fijo superior

  • Hoja de puerta: una hoja rectangular con manilla lateral y placa, identificada en el dibujo como «Hoja de puerta».
  • Fijo superior: compartimento rectangular situado encima de la hoja, separado mediante un travesaño horizontal. El dibujo no permite confirmar si incorpora vidrio o un panel opaco.
  • Cerco perimetral: conjunto de perfiles que delimita la puerta y el fijo superior, con representación de sus uniones al cerramiento.
  • Encuentro superior: detalle constructivo de la unión entre el cerco y la parte superior del cerramiento, con componentes y rayados diferenciados.
  • Encuentro lateral: detalle de la unión del marco con las distintas capas del cerramiento, incluyendo elementos de fijación representados gráficamente.
  • Alzado general: representación de la puerta completa con indicación de escala 1:10.
  • Secciones constructivas: sección vertical X-X y sección horizontal Y-Y, ambas rotuladas a escala 1:2, para mostrar los encuentros de la carpintería.
  • Anotaciones técnicas: líneas de llamada, referencias X-X e Y-Y, cotas parciales y rayados que ayudan a localizar los componentes constructivos.

Cómo aprovechar el detalle de la puerta en tus planos de carpintería

  • Incorporar una puerta interior con fijo superior a un plano de carpintería. El alzado permite representar la disposición de la hoja, el travesaño, el compartimento superior y la manilla sin dibujar toda la composición desde cero.
  • Documentar el encuentro del marco con el cerramiento. Las secciones X-X e Y-Y proporcionan una referencia gráfica de las uniones superior y lateral, útil al preparar detalles constructivos.
  • Preparar una lámina de detalles de puertas interiores. Puedes utilizar las representaciones rotuladas a escalas 1:10 y 1:2 como referencia, comprobando las unidades y las dimensiones del dibujo antes de incorporarlas a tu proyecto.

Información técnica

Formato
DWG (comprimido en ZIP)
Tipo de recurso
detalle
Contenido
Puerta interior de una hoja con fijo superior, marco y detalles de encuentro
Representación
2D
Vistas incluidas
Alzado, Sección, Vista frontal
Tamaño
54.67 KB
Acceso
Gratis

Descargar detalle constructivo de puerta interior DWG

Archivo listo para descargar DWG (comprimido en ZIP) · 54.67 KB · Descarga gratuita

Preguntas frecuentes

¿El fijo superior de la puerta lleva cristal?

El dibujo muestra un fijo rectangular encima de la hoja, pero no permite confirmar si es acristalado u opaco. Comprueba su composición antes de especificar el material en tu proyecto.

¿Cómo incorporo este detalle de puerta a otro dibujo de AutoCAD®?

Puedes copiar los elementos que necesites al dibujo de destino. Antes de colocarlos, comprueba las unidades para evitar diferencias de tamaño.

  1. Abre el archivo DWG de la puerta y el dibujo donde quieres incorporarla.
  2. Comprueba las unidades de ambos dibujos.
  3. Selecciona los elementos que necesitas y cópialos.
  4. Pégalos en el dibujo de destino y colócalos en la posición correspondiente.
  5. Comprueba una dimensión conocida antes de continuar.
¿Qué hago si la puerta aparece demasiado grande o pequeña?

Comprueba primero las unidades del archivo y del dibujo de destino. Si coinciden, mide una dimensión conocida antes de modificar el tamaño; las escalas 1:10 y 1:2 de los rótulos no indican por sí solas las unidades del DWG.

¿Qué significan las referencias X-X e Y-Y del detalle?

Son referencias que identifican dos secciones constructivas: X-X corresponde a la sección vertical e Y-Y a la horizontal. Ambas están rotuladas a escala 1:2 y muestran los encuentros de la carpintería con el cerramiento.
