Detalle constructivo de puerta interior de una hoja DWG

Descarga este bloque de detalle constructivo de puerta interior de una hoja para AutoCAD, detalle constructivo de una puerta interior de una hoja lisa con manilla lateral, cerco, precerco y tapajuntas

Descarga este detalle constructivo de puerta interior de una hoja en DWG si necesitas la carpintería y su encuentro con el tabicón ya dibujados, sin trazar cerco, precerco y tapajuntas desde cero. Es una puerta lisa de una hoja con manilla lateral, con las uniones resueltas en sección.

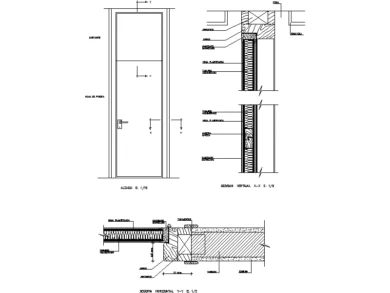

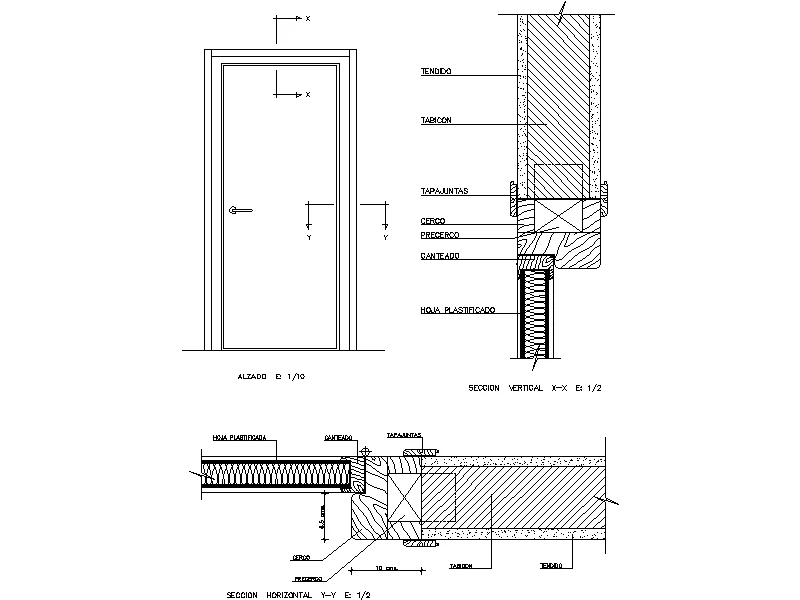

La lámina combina un alzado y dos secciones del encuentro entre la puerta y un tabicón revestido con tendido. Las etiquetas identifican la hoja plastificada, el canteado, el cerco, el precerco y los tapajuntas, así que sirve para consultar de qué partes se compone la unión y cómo se representa en 2D.

Qué incluye este bloque CAD de puerta interior de una hoja plastificada

  • Hoja y manilla: una puerta de una hoja lisa, rotulada como hoja plastificada, con el canteado identificado en la sección vertical y una manilla horizontal lateral. No hay paneles decorativos, cuarterones ni acristalamiento.
  • Carpintería de encuadre: cerco perimetral de puerta, precerco representado en los encuentros y tapajuntas en varios remates. Incluye además elementos gráficos de unión y fijación de los perfiles, de lectura menos precisa.
  • Cerramiento y acabado: tabicón con tendido de revestimiento, dibujado en dos encuentros: el superior, entre cerco y cerramiento, y el lateral, donde coinciden precerco, cerco, tapajuntas y tabicón.
  • Representaciones y escalas: alzado general a escala 1:10, sección vertical X-X a 1:2 y sección horizontal Y-Y a 1:2, con vistas de alzado, sección y vista frontal en 2D.
  • Anotaciones técnicas: rayados diferenciados para hoja, perfiles y cerramiento, líneas de llamada a cada componente, referencias X-X e Y-Y y cotas parciales de los encuentros, entre ellas una cota horizontal de 10 mm en el detalle inferior cuyos extremos conviene comprobar en el dibujo.

Para qué sirve este detalle de puerta con cerco, precerco y tabicón

  • Entender cómo se une la carpintería al tabicón en el lateral de la puerta: la sección horizontal Y-Y muestra el orden de precerco, cerco, tapajuntas y tendido con sus rayados y líneas de llamada.
  • Revisar el remate superior de la puerta: la sección vertical X-X permite ver el encuentro entre cerco y cerramiento, junto con el canteado de la hoja, antes de trasladar la solución a tu propio plano.
  • Tomar como referencia gráfica una puerta lisa de una hoja con manilla lateral: el alzado a 1:10 ofrece la figura general de la hoja, que puedes relacionar con las secciones a 1:2 de la misma lámina.

Información técnica

Formato
DWG (comprimido en ZIP)
Tipo de recurso
detalle
Contenido
Puerta interior de hoja plastificada con cerco, precerco y encuentros con tabicón
Representación
2D
Vistas incluidas
Alzado, Sección, Vista frontal
Tamaño
90.49 KB
Acceso
Gratis

Descargar detalle constructivo de puerta interior DWG

Archivo listo para descargar DWG (comprimido en ZIP) · 90.49 KB · Descarga gratuita

Preguntas frecuentes

¿Qué diferencia hay entre el cerco y el precerco en este detalle?

En la lámina vienen rotulados como dos elementos distintos: el cerco es el elemento perimetral de la puerta y el precerco aparece en los encuentros con el tabicón. Para ver cómo se relacionan, consulta la sección horizontal Y-Y y sigue las líneas de llamada de cada etiqueta. La lámina no confirma el material de ninguno de los dos.

¿Puedo saber el sentido de apertura de la puerta a partir de este detalle?

No, las representaciones disponibles no permiten determinarlo con seguridad. El alzado muestra la hoja lisa con la manilla en un lateral, pero ese dato por sí solo no define hacia qué lado abre. Si lo necesitas, defínelo en tu propio plano.

¿Cómo compruebo la cota de 10 mm del detalle inferior?

La cota de 10 mm aparece en el detalle horizontal inferior, pero la correspondencia exacta de sus extremos no está confirmada, así que conviene verificarla antes de usarla como medida de referencia. Medir la distancia entre los puntos que acota te permite comprobar a qué elementos se refiere.

  1. Abre el DWG y haz zoom sobre el detalle horizontal inferior donde figura la cota.
  2. Mide la distancia entre los dos puntos que acota la cota.
  3. Comprueba qué elementos de la carpintería o del tabicón quedan en esos extremos antes de aplicarla a tu plano.
¿Qué hago si las medidas no coinciden con la escala indicada al abrir el archivo?

Antes de cambiar el tamaño de nada, comprueba las unidades del dibujo, porque una unidad distinta a la esperada es la causa más habitual de que las medidas no cuadren. El archivo indica escalas 1:10 en el alzado y 1:2 en las secciones, y cada representación tiene su propia escala.

  1. Revisa las unidades de dibujo configuradas en AutoCAD.
  2. Mide una cota conocida del detalle y compárala con el valor rotulado.
  3. Si hace falta, escala la vista concreta que vas a reutilizar en lugar de toda la lámina.
