Detalle de escalera con descansillos con peldanos DWG y anclajes

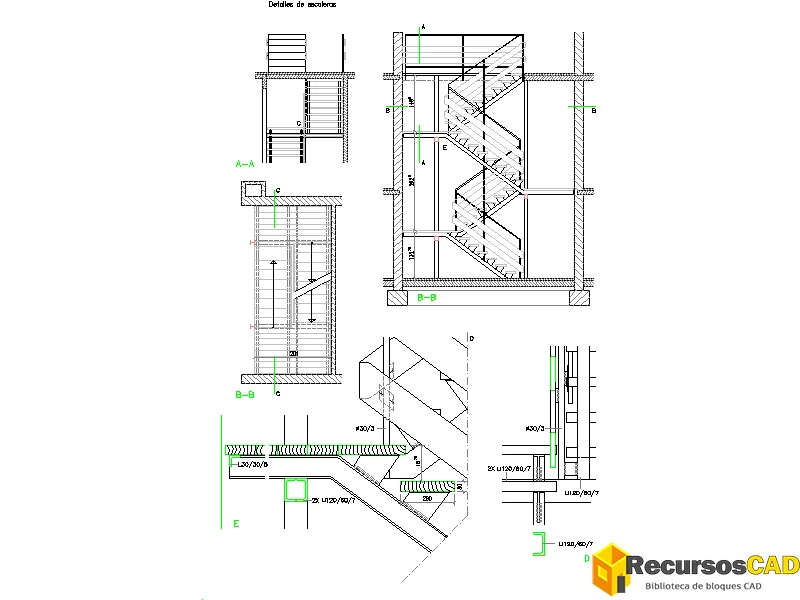

Descarga este detalle de escalera con descansillos con peldanos DWG, desarrollado en varios tramos y acompañado de encuentros constructivos ampliados. El dibujo reúne planta, alzado, sección y detalle constructivo, con barandillas, cotas, apoyos y elementos de fijación que permiten trabajar tanto la geometría general de la escalera como los puntos donde se resuelven sus uniones principales.

Elementos incluidos en el detalle

• Varios tramos conectados mediante descansillos
• Peldaños y barandillas representados en el conjunto
• Cotas distribuidas en las representaciones técnicas
• Apoyos y elementos de fijación ampliados
• Varios perfiles incluidos en los encuentros
• Planta, alzado, sección y detalle constructivo

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el dibujo con `INSERT` y coloca el conjunto tomando como referencia el tramo o descansillo que deba relacionarse con tu proyecto.
2. Comprueba las unidades y la escala antes de continuar para mantener coherencia entre peldaños, cotas y encuentros constructivos.
3. Usa `MOVE` para situar la planta, el alzado, la sección o los detalles constructivos en la zona del plano donde necesites trabajar cada representación.

Cómo editar el detalle de escalera en AutoCAD

1. Recoloca con `MOVE` los encuentros de apoyo o fijación que necesites organizar sin alterar la disposición principal de los tramos.
2. Aplica `ROTATE` cuando un perfil o detalle constructivo necesite otra orientación dentro de la composición del plano.
3. Si necesitas modificar el tamaño global del conjunto, utiliza `SCALE`; este comando cambia proporcionalmente toda la geometría y no una única dimensión.

Aplicaciones en planos de escaleras

• Desarrollar escaleras que conectan niveles mediante varios tramos y descansillos.
• Consultar apoyos y fijaciones al preparar encuentros constructivos específicos.
• Relacionar la geometría general con los perfiles y detalles ampliados del conjunto.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 78.45 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 78.45 KB

Compartido por Admin

18 descargas Reportar recurso
