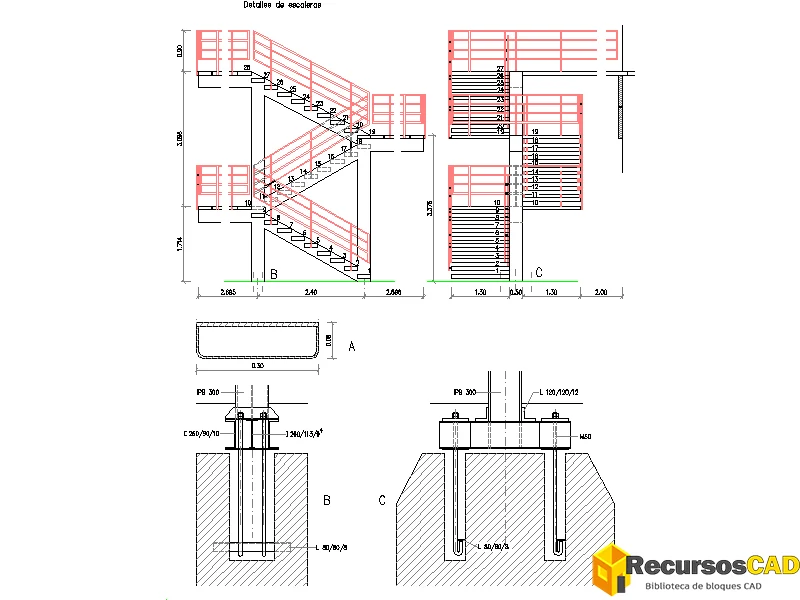

Detalle de escalera con varios tramos, descansillos y anclajes DWG

Descarga este detalle de escalera con varios tramos sucesivos unidos mediante descansillos, barandillas y peldaños numerados en distintas zonas. El dibujo incorpora cotas generales y parciales, además de dos detalles ampliados de fijación inferior vinculados a apoyos verticales, una base útil para completar planos técnicos sin tener que reconstruir desde cero los encuentros principales de la escalera.

Elementos incluidos en el detalle

• Varios tramos conectados mediante descansillos
• Barandillas a lo largo de tramos y descansillos
• Peldaños numerados individualmente en varias zonas
• Cotas generales y parciales distribuidas en el dibujo
• Dos detalles ampliados de fijación inferior
• Apoyos verticales vinculados a los anclajes

Cómo insertar la escalera de varios tramos DWG en AutoCAD®

1. Inserta el DWG con `INSERT` y sitúa el conjunto dejando espacio suficiente para los distintos tramos, descansillos y detalles de anclaje asociados.
2. Comprueba las unidades y la escala antes de integrarlo en el proyecto para mantener coherencia entre los peldaños numerados, las cotas y el resto del plano.
3. Ajusta la posición con `MOVE` tomando como referencia los descansillos o los apoyos verticales que necesites relacionar con la geometría de destino.

Cómo editar la escalera de varios tramos en AutoCAD

1. Usa `MOVE` para recolocar los detalles ampliados de fijación sin modificar la disposición general de los tramos y descansillos.
2. Aplica `ROTATE` cuando necesites orientar un detalle de anclaje o apoyo vertical dentro de la composición del plano.
3. Si necesitas cambiar el tamaño global del conjunto, utiliza `SCALE`; el comando modifica proporcionalmente toda la geometría y no una única dimensión.

Aplicaciones en planos de escaleras

• Completar el desarrollo de escaleras formadas por varios tramos sucesivos.
• Consultar la relación entre descansillos, peldaños y barandillas dentro del conjunto.
• Apoyarse en los detalles ampliados para desarrollar encuentros de fijación y apoyos verticales.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 63.89 KB · Descarga gratuita
