Detalle de escalera de un tramo con peldanos DWG con apoyos y perfiles

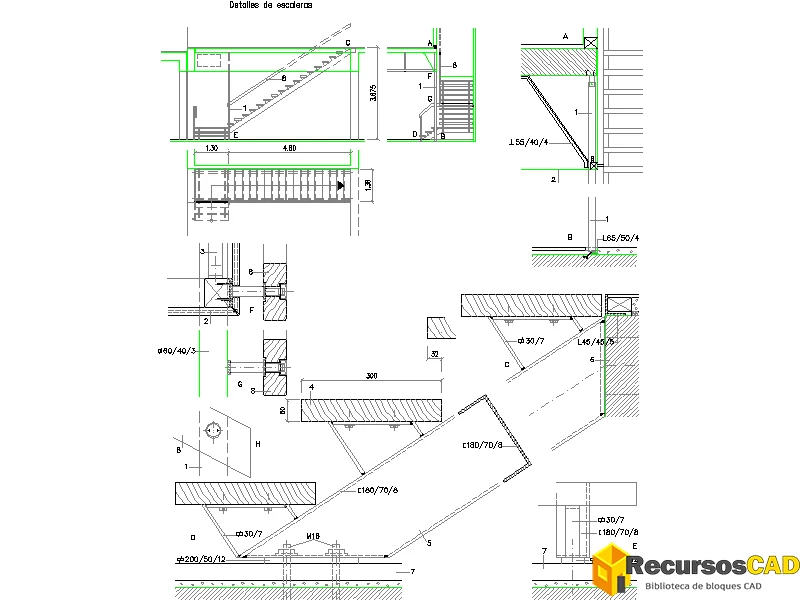

Descarga este detalle de escalera de un tramo con peldanos DWG, centrado en una escalera recta acompañada de numerosos encuentros constructivos ampliados. El dibujo combina la geometría principal del tramo con cotas, apoyos, fijaciones y varios perfiles señalados alrededor del conjunto, por lo que resulta útil para desarrollar la escalera y consultar cómo se resuelven sus puntos de apoyo y unión.

Elementos incluidos en el detalle

• Escalera recta formada por un único tramo
• Peldaños distribuidos a lo largo del recorrido
• Cotas asociadas a la geometría principal
• Varios apoyos y puntos de fijación
• Perfiles señalados en diferentes encuentros
• Numerosos detalles constructivos ampliados

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el DWG con `INSERT` y coloca el tramo recto en la zona del plano donde deba integrarse la escalera. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Comprueba las unidades y la escala antes de continuar para mantener coherencia entre los peldaños, las cotas y los encuentros constructivos.
3. Usa `MOVE` para situar los detalles ampliados de apoyos, fijaciones o perfiles cerca de la zona del plano donde vayas a consultarlos.

Cómo editar el detalle de escalera en AutoCAD

1. Recoloca con `MOVE` los encuentros ampliados que necesites separar o agrupar alrededor de la escalera principal.
2. Aplica `ROTATE` cuando un detalle de apoyo, fijación o perfil necesite otra orientación dentro de la composición del plano.
3. Si necesitas modificar el tamaño global del conjunto, utiliza `SCALE`; este comando cambia proporcionalmente toda la geometría y no una única dimensión.

Aplicaciones en planos de escaleras

• Desarrollar una escalera recta cuando el proyecto requiera definir un único tramo.
• Consultar apoyos y fijaciones al preparar encuentros constructivos relacionados con la escalera.
• Utilizar los perfiles representados como referencia al completar detalles técnicos del conjunto.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 78.95 KB · Descarga gratuita
