Detalle de escalera de dos tramos con descansillo DWG

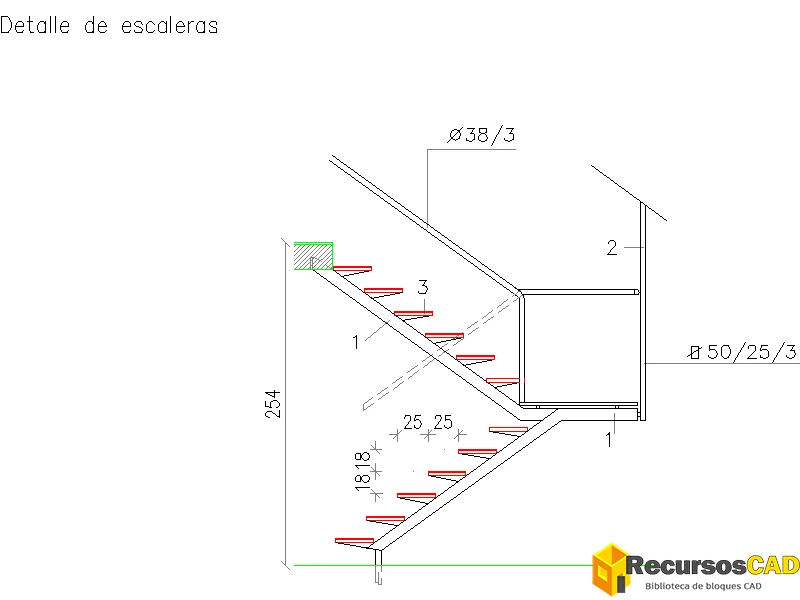

Descarga este recurso de detalles de escaleras DWG con una escalera de dos tramos inclinados unidos por un descansillo intermedio. El dibujo muestra los peldaños, elementos de protección, cotas y llamadas a perfiles o secciones.

Puedes incorporarlo a tus planos para trabajar a partir de una representación ya desarrollada en alzado, sección y detalle constructivo, evitando tener que dibujar de nuevo toda la geometría de la escalera.

Qué incluye este detalle de escalera

• Escalera formada por dos tramos inclinados
• Descansillo intermedio entre ambos tramos
• Peldaños representados individualmente
• Varias cotas asociadas a la geometría y altura
• Barandilla o pasamanos representados
• Llamadas a perfiles o secciones

Cómo insertar el detalle de escalera DWG en AutoCAD®

1. Inserta el DWG con `INSERT` y selecciona un punto de colocación que te permita integrar los dos tramos y el descansillo dentro del plano de destino. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
2. Revisa que la escala del dibujo sea adecuada para tu proyecto antes de continuar, especialmente para mantener coherentes las cotas y la geometría de los peldaños.
3. Coloca el detalle en su posición definitiva con `MOVE` y comprueba que el alzado, la sección o el detalle constructivo elegido encajen con el resto del plano.

Cómo editar el detalle de escalera en AutoCAD

1. Usa `MOVE` para recolocar el conjunto sin modificar la relación entre los dos tramos y el descansillo.
2. Si necesitas cambiar la orientación del detalle, aplica `ROTATE` tomando como referencia la disposición general de la escalera.
3. Si debes modificar el tamaño global, utiliza `SCALE` teniendo en cuenta que cambia proporcionalmente todo el conjunto, no una única dimensión.
4. Si necesitas intervenir sobre elementos individuales, puedes usar `EXPLODE`; después de hacerlo, el elemento dejará de funcionar como un bloque.

Dónde puedes utilizar este detalle

• Completar planos de escaleras en proyectos arquitectónicos.
• Consultar la relación entre los dos tramos y el descansillo intermedio.
• Apoyar la representación de alzados, secciones y detalles constructivos de escaleras.

Descargar escalera DWG

✓ Archivo listo para descargar DWG (comprimido en ZIP) · 23.71 KB · Descarga gratuita

Descargar bloque DWGGratis · DWG · 23.71 KB
