Bloque de puerta de vaivén de 80 cm para AutoCAD®, con la hoja y los recorridos de giro necesarios para entender su apertura en ambos sentidos. Dentro de una colección de puertas AutoCAD, este dibujo resulta práctico para incorporar rápidamente una solución de paso bidireccional sin tener que reconstruir desde cero la simbología de apertura y su relación con el hueco.

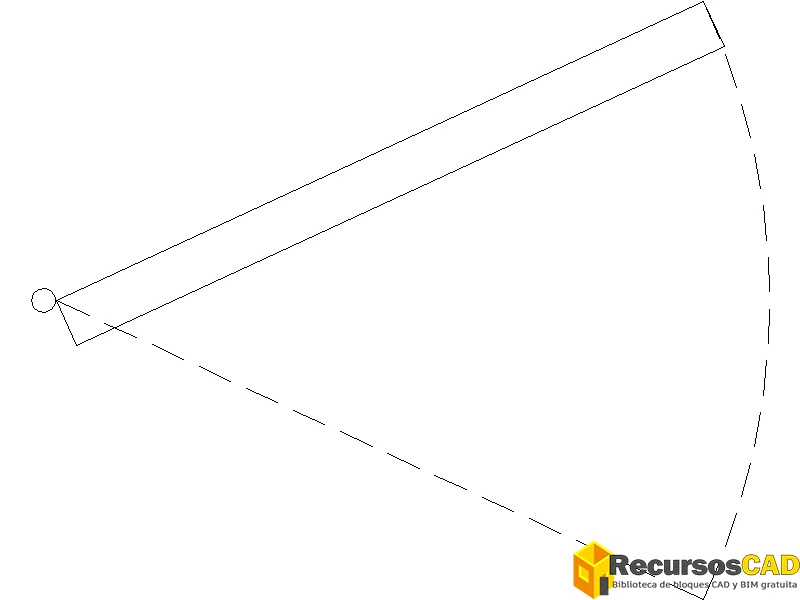

Qué muestra el dibujo
- Puerta de vaivén de 80 cm
- Apertura en ambos sentidos
- Recorridos de giro identificables
- Simbología clara dentro del hueco
Cómo insertar la puerta de vaivén en AutoCAD
- Abre el dibujo donde vas a trabajar y sitúate en la zona del hueco en la que quieras incorporar la puerta de vaivén de 80 cm.
- Añade el recurso mediante INSERT o el procedimiento de importación que corresponda, procurando conservar juntos la hoja de la puerta y los arcos que indican su apertura.
- Escoge un punto de inserción que te permita encajar la puerta con precisión en el hueco y relacionarla correctamente con la geometría arquitectónica que ya tengas dibujada.
- Antes de seguir trabajando, revisa que la posición, orientación y recorridos de giro sean coherentes. Comprueba también unidades y escala, y ajústalas solo cuando el proyecto lo requiera.
Cómo editar la puerta de vaivén en AutoCAD
- Corrige la colocación con MOVE y cambia su orientación con ROTATE cuando necesites adaptar la puerta al sentido del hueco o a la disposición general del dibujo.
- Si debes modificar su tamaño, verifica primero las referencias dimensionales del proyecto y aplica SCALE únicamente cuando la adaptación sea necesaria para mantener la coherencia del conjunto.
- Consulta PROPERTIES para revisar los objetos y recurre a LAYER cuando quieras organizar la puerta y su simbología dentro de la estructura gráfica que utilices en el proyecto.
- Cuando necesites intervenir sobre geometrías concretas, aplica EXPLODE solo si es imprescindible y ajusta después hojas, líneas o arcos con comandos como TRIM, MOVE o ROTATE.
Dónde puede encajar esta puerta
- Incorporar un paso bidireccional en documentación arquitectónica
- Representar recorridos de apertura de forma gráfica
- Completar huecos que requieran una puerta de vaivén
Descargar puerta DWG
