Esta puerta abatible de dos hojas en DWG permite representar un acceso de doble hoja en un plano arquitectónico sin tener que dibujar desde cero su geometría y los recorridos de apertura.

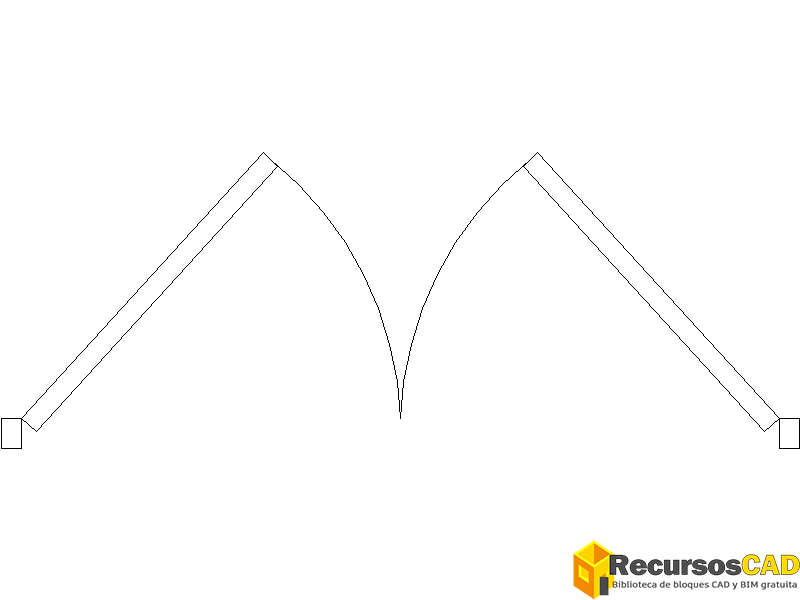

El dibujo 2D en planta muestra dos hojas simétricas, abiertas en diagonal y articuladas en los extremos laterales del hueco. Los arcos de giro indican cómo se desplaza cada hoja hacia el mismo lado y dónde se encuentran ambas al cerrarse.
Qué incluye este dibujo DWG de puerta doble abatible
- Dos hojas simétricas: una hoja izquierda y otra derecha, representadas en posición abierta y dispuestas a ambos lados del eje central del hueco.
- Articulaciones laterales: dos puntos de giro situados en los extremos exteriores, acompañados de pequeños elementos rectangulares.
- Recorridos de apertura: dos arcos curvos que muestran el movimiento abatible de cada hoja hacia el mismo lado del hueco.
- Encuentro central: los extremos de los arcos indican la posición en la que se encuentran las dos hojas cuando la puerta está cerrada.
- Representación 2D: dibujo en planta con la geometría de apertura, sin cotas ni dimensiones indicadas.
Cómo utilizar esta puerta doble en tus planos de arquitectura
- Incorporar una puerta de dos hojas a la distribución de un edificio, representando un acceso abatible con apertura simétrica sin dibujar cada hoja desde cero.
- Mostrar el sentido de apertura en un plano de planta. Los dos arcos permiten visualizar el espacio que recorren las hojas y su relación con los elementos próximos al hueco.
- Representar el funcionamiento de un acceso de doble hoja, indicando las articulaciones laterales y el encuentro central de cierre.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta abatible de dos hojas simétricas con giro hacia el mismo lado
- Representación
- 2D
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 28.68 KB
- Acceso
- Gratis
Descargar puerta abatible de dos hojas DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Cómo insertar esta puerta DWG en otro dibujo de AutoCAD®?
Puedes insertar el archivo DWG en tu plano como un bloque. Comprueba las unidades, el tamaño y la posición antes de colocarlo en el hueco previsto.
¿Qué medidas tiene esta puerta abatible de dos hojas?
La representación no muestra cotas, por lo que no se puede confirmar su anchura. Abre el DWG, comprueba las unidades y mide la distancia entre los extremos del hueco antes de ajustar el tamaño.
Consulta el manual detallado: Cómo medir distancia en AutoCAD entre dos puntos →
¿Se puede cambiar el sentido de apertura de esta puerta?
Sí, puedes modificar la geometría del dibujo para representar otra dirección de apertura. Comprueba que las hojas y sus arcos de giro coincidan con el movimiento que necesitas mostrar en el plano.
