Si buscas una puerta doble abatible para incorporarla a un plano arquitectónico, este recurso DWG representa dos hojas situadas en extremos opuestos de un mismo hueco. Su dibujo en planta muestra los recorridos de apertura en sentidos contrarios, con dos arcos que forman una S.
Esta representación 2D te permite incorporar la disposición de ambas hojas y sus giros a un proyecto de AutoCAD® sin tener que dibujar cada elemento desde cero.
Qué incluye este dibujo DWG de puerta doble abatible

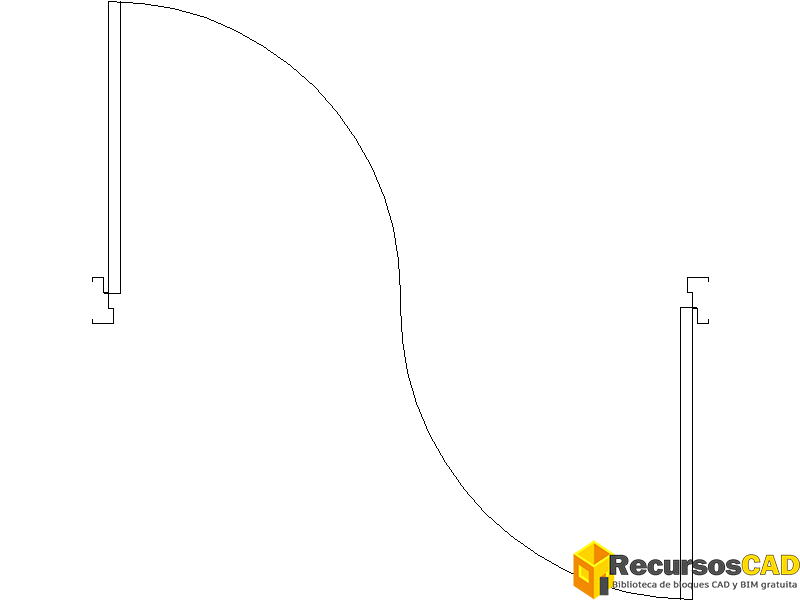

- Dos hojas abatibles: una hoja situada en el extremo izquierdo del hueco y otra en el derecho, ambas representadas mediante trazos rectangulares alargados.
- Arcos de apertura: dos trayectorias curvas que indican giros en sentidos opuestos y forman una S en la zona central del dibujo.
- Puntos de giro: referencias gráficas asociadas a cada hoja que permiten reconocer desde dónde se representa su movimiento.
- Encuentros laterales: pequeños trazos angulares junto a los extremos interiores de las hojas que completan la representación arquitectónica.
Cómo utilizar esta puerta de dos hojas en planos arquitectónicos
- Incorporar una puerta de dos hojas a un plano de distribución en planta, aprovechando la disposición de ambos elementos para representar el acceso sin dibujarlos individualmente.
- Indicar gráficamente el sentido de apertura de cada hoja mediante los dos arcos de giro, facilitando la lectura del espacio recorrido por las puertas dentro del plano.
- Representar una configuración de hojas situadas en extremos opuestos de un hueco, conservando sus encuentros laterales y la geometría característica de apertura en S.
Información técnica
- Formato
- DWG (comprimido en ZIP)
- Familia
- Puertas
- Categoría
- Puerta Planta
- Contenido
- Puerta de dos hojas con giros opuestos y arcos de apertura en S
- Representación
- 2D
- Vistas incluidas
- Planta, Vista superior
- Tamaño
- 30.25 KB
- Acceso
- Gratis
Descargar puerta doble abatible DWG
¿Necesitas más detalles de carpintería?
Preguntas frecuentes
¿Esta puerta doble abatible es de vaivén?
El dibujo muestra dos hojas con giros en sentidos opuestos, pero no permite confirmar que tengan bisagras de doble acción. Los arcos representan sus recorridos de apertura, no el mecanismo de la puerta.
¿Cómo puedo incorporar esta puerta DWG a mi plano de AutoCAD?
Puedes insertar el archivo DWG en tu dibujo y colocarlo en el hueco correspondiente. Antes de ajustar su tamaño, comprueba las unidades y verifica que sus dimensiones coincidan con las del proyecto.
¿La puerta tiene medidas definidas para ajustar el hueco?
La imagen no muestra cotas ni dimensiones verificadas. Para conocer el ancho representado, mide la distancia entre los extremos del hueco en AutoCAD y comprueba las unidades antes de modificar el tamaño.
