Bloques CAD Barandillas y Rejas DWG para AutoCAD – Detalles Arquitectónicos Gratis

Descarga dibujos de AutoCAD gratis

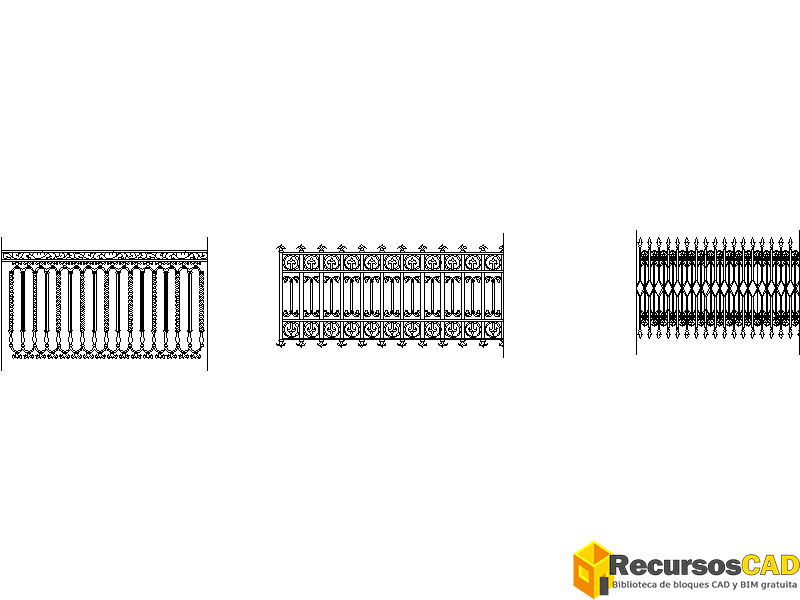

barandillas vallas autocad dwg dwg autocad bloque cad

Barandillas y vallas autocad dwg es un recurso CAD técnico diseñado para representar barandillas y rejas metálicas en proyectos arquitectónicos mediante archivos DWG listos para usar en AutoCAD. Este tipo de bloque CAD es fundamental en el desarrollo de planos de alzado, detalles constructivos y diseño de fachadas, ya que permite incorporar elementos de seguridad y estética con medidas reales. Está especialmente dirigido a arquitectos, delineantes, ingenieros civiles y diseñadores que trabajan en proyectos residenciales, comerciales o de obra pública. Su utilidad principal radica en ahorrar tiempo de dibujo, mantener coherencia gráfica y mejorar la precisión en la representación de elementos metálicos como rejas de hierro forjado o barandillas modernas. Bloque DWG listo para importar en AutoCAD de Autodesk.

Índice

    Especificaciones técnicas

    FormatoDWG (ZIP)
    Versión AutoCADAutoCAD 2004+
    VistasAlzado
    Escala1:1
    Tamaño~138 KB

    Características del bloque DWG de barandillas y rejas en AutoCAD

    • Incluye barandillas y rejas en vista de alzado con dimensiones reales, normalmente con alturas estándar entre 90 cm y 110 cm según normativa de seguridad en edificación.
    • El archivo está en formato DWG optimizado y es compatible con versiones de AutoCAD desde 2010 hasta 2024, lo que permite su uso en diferentes entornos profesionales sin problemas.
    • El diseño del bloque incorpora detalles de hierro forjado, perfiles metálicos y patrones decorativos que aportan realismo a planos arquitectónicos y constructivos.
    • Los elementos están organizados en capas diferenciadas, facilitando su edición mediante el comando LAYER y permitiendo controlar visibilidad, colores y grosores de línea.
    • El bloque está dibujado en escala 1:1, lo que permite integrarlo directamente en proyectos sin necesidad de reajustes adicionales en la mayoría de los casos.
    • Geometría optimizada con líneas y polilíneas limpias que reducen el peso del archivo DWG, evitando ralentizaciones en planos complejos o proyectos grandes.
    • El contenido sigue criterios de representación técnica alineados con estándares internacionales como los definidos en normas ISO, asegurando consistencia gráfica en documentación profesional.

    Cómo insertar barandillas DWG en AutoCAD

    1. Utiliza el comando INSERT para cargar el archivo de barandillas autocad dwg desde tu biblioteca y colócalo en el punto exacto del plano donde lo necesites.
    2. Aplica el comando SCALE para ajustar la longitud o proporción del bloque según la escala del proyecto o las dimensiones reales requeridas.
    3. Gestiona la visibilidad de elementos mediante el comando LAYER, activando o desactivando partes del bloque según el nivel de detalle necesario.
    4. Si necesitas modificar el diseño, utiliza EXPLODE para descomponer el bloque y editar cada línea o elemento de forma independiente.
    5. Accede al panel PROPERTIES para cambiar características del bloque como color, tipo de línea o grosor. Puedes ampliar información en documentación oficial de Autodesk.

    Usos profesionales de barandillas y rejas en AutoCAD

    • En proyectos de arquitectura residencial, se utilizan para representar barandillas en balcones, terrazas y escaleras, aportando detalle técnico en planos de alzado.
    • En diseño de edificios comerciales, permiten definir elementos de seguridad y estética en fachadas, accesos y zonas comunes.
    • En ingeniería civil, se emplean en planos de infraestructuras como pasarelas peatonales, puentes o rampas con requerimientos de seguridad.
    • En proyectos de rehabilitación, ayudan a documentar rejas existentes o proponer nuevos diseños respetando el estilo original del edificio.
    • En interiorismo, se utilizan para diseñar barandillas decorativas en escaleras interiores, aportando valor estético y coherencia al conjunto.

    Descarga tu bloque AutoCAD

    Descargar Bloque DWG

    🖥️ Abre este DWG gratis con estas alternativas a AutoCAD

    🗜️ ¿Problemas con el ZIP? Estos compresores son gratuitos

    🗂️ Otros recursos CAD relacionados

    Recursos CAD adicionales en formato DWG compatibles con AutoCAD que pueden interesarte:

    Preguntas frecuentes

    Altura estándar: entre 90 y 110 cm. Eso es lo que vas a encontrar en un buen barandillas autocad dwg. En la práctica, muchas veces también se dibujan montantes cada 10-12 cm si son rejas de seguridad. Lo que suele ocurrir es que algunos bloques simplifican demasiado y pierden proporción. Desde nuestra experiencia, cuando trabajas en alzado, esas diferencias se notan bastante. Hay que tener en cuenta que si vas a imprimir a 1:50, conviene que el nivel de detalle esté bien equilibrado.
    Sí, y esto es clave en el día a día. Un archivo de barandillas autocad dwg normalmente se guarda en versión 2010. Eso permite abrirlo sin problemas en AutoCAD 2016, 2018, 2020, 2022 o 2024. En proyectos reales, también funcionan en programas como ZWCAD o BricsCAD. Lo que suele ocurrir es que si el archivo pesa poco y está limpio, va fluido. Si no, con un PURGE y AUDIT lo dejas listo en segundos.
    Aquí hay varias formas, depende del nivel de control que necesites. Un barandillas autocad dwg se puede editar directamente con BEDIT si quieres mantenerlo como bloque. Si necesitas libertad total, EXPLODE y trabajas cada línea. En la práctica, luego ajustas con STRETCH o SCALE según dimensiones reales. También es clave usar PROPERTIES para cambiar grosores o tipos de línea. Y organiza todo por LAYER, porque cuando el plano crece, eso te salva tiempo.
    Esto aparece en casi cualquier proyecto. Un barandillas autocad dwg es básico en viviendas, sobre todo en balcones y escaleras. En proyectos reales de edificios plurifamiliares, se usa constantemente en alzados. También en obra pública, como pasarelas o rampas accesibles. Desde nuestra experiencia, en rehabilitación de fachadas es donde más detalle se pide. No es solo un elemento decorativo, también define seguridad y normativa.
    Cuando trabajas con barandillas autocad dwg, lo habitual es que incluyan varios diseños: metálicos, hierro forjado o soluciones más modernas. Dentro de bloques CAD barandillas DWG, suelen venir en alzado con distintos patrones repetitivos. Lo que suele ocurrir es que están organizados por capas para facilitar edición. En proyectos reales, eso te permite adaptar rápido sin redibujar. Además, muchas librerías ya vienen optimizadas para no sobrecargar el archivo general.

    El recurso barandillas autocad dwg es una solución práctica y profesional para integrar elementos constructivos esenciales en tus planos arquitectónicos. Su precisión, compatibilidad y facilidad de uso lo convierten en una herramienta imprescindible para cualquier proyecto de arquitectura o ingeniería. Además, al ser un bloque gratuito, permite ampliar tu librería CAD sin coste y con calidad profesional. Incorporar este tipo de detalles mejora notablemente la presentación y comprensión del proyecto. Te recomendamos explorar más bloques CAD de la misma categoría para enriquecer tus diseños y optimizar tu flujo de trabajo en AutoCAD. Consulta la normativa del CTE para asegurarte de que tus proyectos cumplen con la normativa aplicable.
