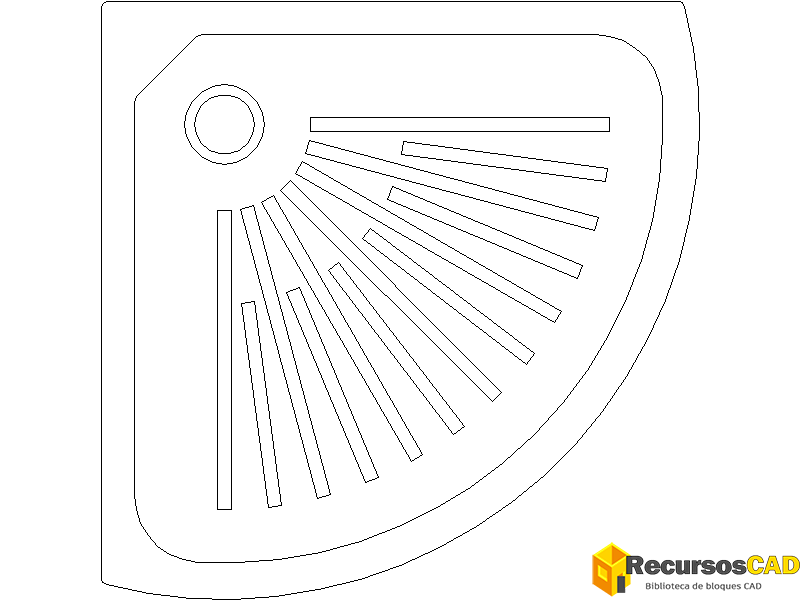

Descargar plato de ducha autocad dwg gratis es un bloque DWG que representa un elemento sanitario en vista superior con desagüe y pendientes de evacuación claramente definidas, pensado para integrarse directamente en planos de baño. Este tipo de recurso facilita la representación técnica de zonas húmedas, algo clave en proyectos de arquitectura e interiorismo donde cada detalle influye en la ejecución final. En la práctica, descargar plato de ducha autocad dwg gratis permite trabajar de forma más eficiente al evitar dibujar manualmente geometrías repetitivas.
Además, descargar plato de ducha autocad dwg gratis ayuda a mantener coherencia gráfica en el conjunto del plano, algo muy importante en documentación técnica. Por eso, descargar plato de ducha autocad dwg gratis es un recurso habitual en proyectos reales de vivienda y espacios sanitarios. Archivo compatible con el software AutoCAD de Autodesk y versiones anteriores.
Especificaciones técnicas
| Formato | DWG (ZIP) |
| Versión AutoCAD | AutoCAD 2004+ |
| Vistas | Planta, Vista superior |
| Escala | 1:1 |
| Tamaño | ~12 KB |
Características del bloque descargar plato de ducha autocad dwg gratis
- El bloque plato ducha autocad 2d dwg está diseñado en vista superior con representación clara de pendientes hacia el desagüe, facilitando su uso en planos técnicos de baño, perfecto para descargar plato de ducha autocad dwg gratis.
- Cuenta con dimensiones estándar aproximadas entre 80×80 y 100×100 cm, lo que permite su integración directa en proyectos sin necesidad de redimensionar, útil para descargar plato de ducha autocad dwg gratis en tus planos.
- El nivel de detalle es medio, suficiente para representar correctamente el elemento sin sobrecargar el archivo en proyectos grandes de AutoCAD, compatible con flujos de trabajo de descargar plato de ducha autocad dwg gratis.
- Permite una edición sencilla mediante comandos básicos, manteniendo la calidad del trazo y la coherencia del bloque en el plano general.
- Se puede organizar mediante capas, lo que facilita la gestión del archivo y la visibilidad de elementos sanitarios en el proyecto.
- El diseño incluye líneas de evacuación inclinadas que representan el comportamiento real del agua en un plato de ducha.
- Es compatible con distintos estilos de representación, tanto en planos técnicos como en presentaciones de interiorismo.
Cómo usar este bloque en AutoCAD correctamente
- Abre AutoCAD y utiliza el comando INSERT para insertar el bloque DWG del plato de ducha en tu plano. Consulta nuestra guía completa sobre cómo insertar bloques en AutoCAD.
- Aplica SCALE para ajustar el tamaño del bloque según la escala general del proyecto en el que estés trabajando. Consulta nuestra manual de escalas en arquitectura.
- Organiza el bloque mediante LAYER para mantener ordenados los elementos sanitarios dentro del archivo.
- Si necesitas modificar detalles, usa EXPLODE para editar las líneas de forma individual y adaptarlas a tu diseño.
- Revisa la posición final y asegúrate de que el plato ducha baño autocad plano 2d gratis encaja correctamente en el espacio del baño.
Aplicaciones reales en proyectos de baño
- Se utiliza en planos de viviendas para representar correctamente zonas de ducha dentro del diseño del baño.
- Es ideal en proyectos de interiorismo donde se requiere mostrar detalles de equipamiento sanitario con precisión.
- Permite mejorar la documentación técnica en reformas de baño donde es clave definir pendientes y desagües.
- Se emplea en proyectos de hoteles o espacios comerciales donde se diseñan múltiples baños con coherencia gráfica.
- El bloque plato ducha autocad 2d dwg es útil en planos técnicos donde se necesita representar soluciones reales de evacuación de agua.
DETALLES DE ARCHIVO CAD
- nombre: platos-de-ducha-esquineros-dwg-vista-superior-autocad
- tamaño: ~12 KB
- formato: .dwg (comprimido en .zip)
- familia: Duchas
- descripción: descargar plato de ducha autocad dwg gratis es un bloque DWG que representa un elemento sanitario en vista superior con desagüe y pendientes de evacuación claramente definidas, pen…
- categorías: Duchas Duchas en Planta
Descargar gratis
